Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 декабря 2013 г. N 2364-ст

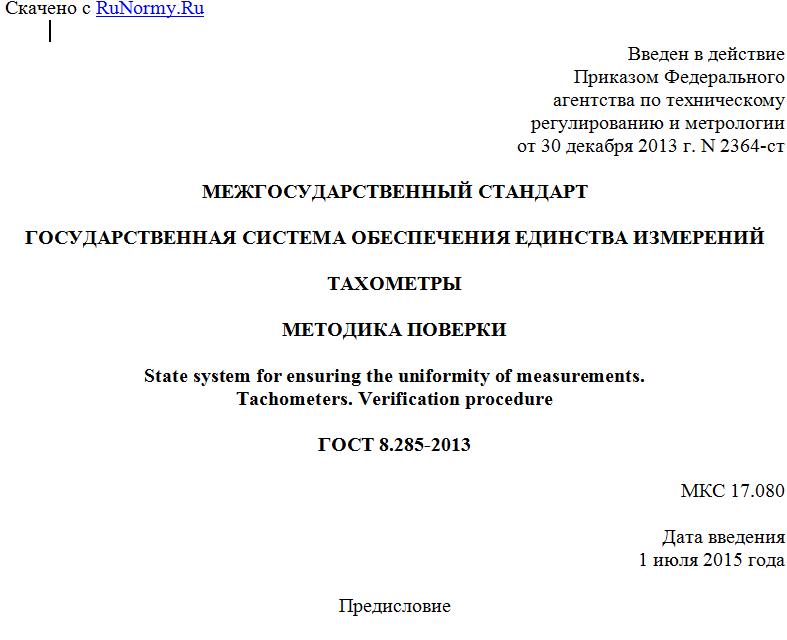

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ТАХОМЕТРЫ
МЕТОДИКА ПОВЕРКИ
State system for ensuring the uniformity of measurements.
Tachometers. Verification procedure
ГОСТ 8.285-2013
МКС 17.080
Дата введения
1 июля 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева").
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 декабря 2013 г. N 63-П).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2013 г. N 2364-ст межгосударственный стандарт ГОСТ 8.285-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 г.
5. Настоящий стандарт подготовлен на основе применения ГОСТ Р 8.719-2010.
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на тахометры, выпускаемые по ГОСТ 21339, и устанавливает методы и средства их первичной и периодической поверок.
Стандарт распространяется на тахометры с диапазоном измерения частоты вращения не выше 100000 об/мин и пределом допускаемой основной относительной погрешности до 0,01%.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 12.3.019-80 Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности
ГОСТ 21339-82 Тахометры. Общие технические условия
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущей год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Операции и средства поверки
3.1. При проведении поверки должны быть выполнены операции и применены средства поверки, указанные в таблице 1.
Таблица 1
Операции и средства поверки
Наименование операции Номера пунктов стандарта Средства поверки и их метрологические характеристики Обязательность проведения поверки: при выпуске из производства, в эксплуатации, после ремонта и хранения
Внешний осмотр 5.1 - Да
Опробование 5.2 Установка поверочная тахометрическая (УПТ) Да
Определение метрологических характеристик 5.3 Установка поверочная тахометрическая (УПТ) и частотомер Ч3-64 Да
Примечания. 1. УПТ - электромеханическая система с одним или несколькими выходными валами, частота вращения которых является входной величиной для поверяемого тахометра. 2. УПТ УТ05-60 (диапазон измерений от 10 до 60000 об/мин, допускаемая относительная погрешность 0,05%) допускается к применению для поверки тахометров с диапазоном не выше 60000 об/мин и пределом допускаемой основной относительной погрешности не менее 0,1%.
3.2. Допускается применять другие вновь разработанные или находящиеся в применении средства поверки, прошедшие поверку в органах государственной метрологической службы и юридических лиц, аккредитованных на право проведения поверки, удовлетворяющие по точности требованиям настоящего стандарта.
4. Условия поверки и подготовка к ней
4.1. При проведении поверки должны быть соблюдены следующие условия:
- температура окружающего воздуха (20 +/- 5) °C;
- атмосферное давление (100 +/- 4) кПа;
- относительная влажность воздуха (65 +/- 15)%;
- питание средств поверки от сети переменного тока напряжением
(220 +/- 22) В, частотой (50 +/- 0,5) Гц.
4.2. При проведении поверки тахометров должны быть соблюдены требования безопасности по ГОСТ 12.3.019 и ГОСТ 12.2.007.0.
При этом должны быть соблюдены требования безопасности, изложенные в технических описаниях на средства поверки и другое оборудование, применяемое при поверке.
4.3. Перед проведением поверки необходимо выполнить следующие подготовительные работы:
- включить средства поверки и другое необходимое оборудование за 15 мин до начала поверки;
- поверяемые тахометры должны быть выдержаны при температуре (20 +/- 5) °C не менее 24 ч, если они находились в других условиях;
- средства поверки должны быть подготовлены к работе в соответствии с нормативной и технической документацией на них.
При поверке необходимо соблюдать требования, установленные эксплуатационной документацией на тахометры конкретного типа.
5. Проведение поверки
5.1. Внешний осмотр
При внешнем осмотре устанавливают соответствие тахометров требованиям ГОСТ 21339 в части комплектности, опломбирования, маркировки.
Тахометры не должны иметь механических повреждений и дефектов защитных покрытий, приводящих к ухудшению технических и метрологических характеристик. Для тахометров со стрелочной индикацией показаний расположение стрелки должно быть на нулевом делении шкалы, а у тахометров с безнулевой шкалой - на специальном штрихе, нанесенном на шкале.
При обнаружении отклонений от требований подпункта 5.1 тахометры к поверке не допускают.
5.2. Опробование
5.2.1. При опробовании тахометров необходимо:
- убедиться в свободном вращении (без заеданий) входного валика тахометра или первичного преобразователя при вращении его вручную (в случае наличия входного валика);
- с помощью УПТ провести измерения не менее чем на двух значениях частоты вращения и убедиться в работоспособности индикаторной системы тахометра.
5.3. Определение метрологических характеристик
5.3.1. Определение основной погрешности
Основную погрешность тахометра определяют не менее чем на пяти отметках, равномерно распределенных по диапазону, включая их максимальные и минимальные значения.
У тахометров, имеющих несколько поддиапазонов, работа на которых производится за счет введения передаточного коэффициента, основную погрешность определяют не менее чем на пяти отметках только в одном поддиапазоне, а на каждом из последующих поддиапазонов - не менее чем на двух отметках, включая максимальные значения. Измерения на указанных отметках выполняют не менее двух раз.
Основную относительную или приведенную погрешности определяют методом непосредственного сличения показаний поверяемого тахометра с частотой вращения, воспроизводимой установкой поверочной тахометрической. Для тахометров со стрелочной индикацией и/или аналоговым выходом основная
