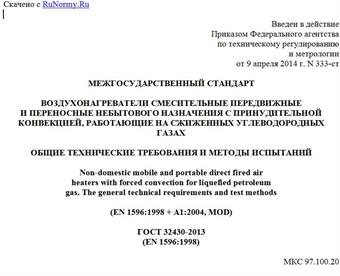

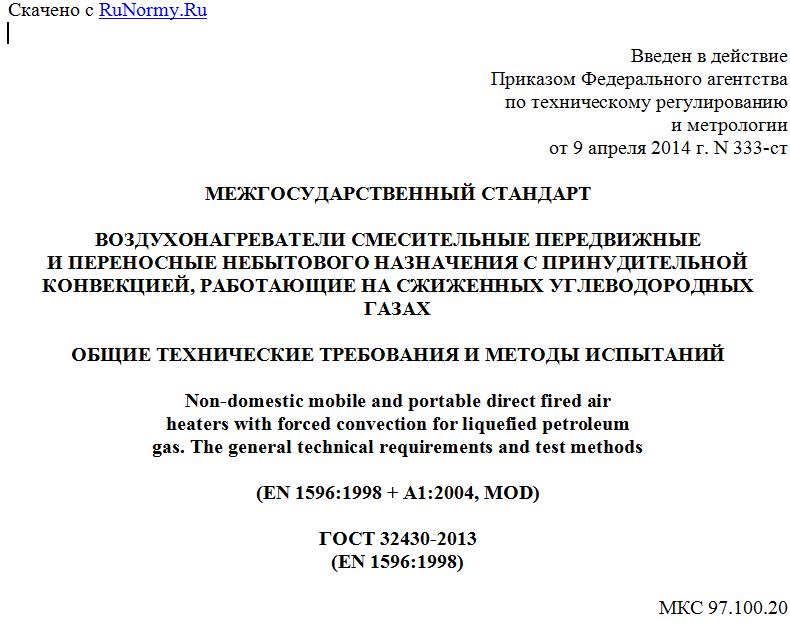

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 9 апреля 2014 г. N 333-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВОЗДУХОНАГРЕВАТЕЛИ СМЕСИТЕЛЬНЫЕ ПЕРЕДВИЖНЫЕ
И ПЕРЕНОСНЫЕ НЕБЫТОВОГО НАЗНАЧЕНИЯ С ПРИНУДИТЕЛЬНОЙ
КОНВЕКЦИЕЙ, РАБОТАЮЩИЕ НА СЖИЖЕННЫХ УГЛЕВОДОРОДНЫХ ГАЗАХ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Non-domestic mobile and portable direct fired air
heaters with forced convection for liquefied petroleum
gas. The general technical requirements and test methods
(EN 1596:1998 + A1:2004, MOD)
ГОСТ 32430-2013
(EN 1596:1998)
МКС 97.100.20
Дата введения
1 января 2015 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) и Обществом с ограниченной ответственностью "Сертификационно-испытательный центр электротехнических изделий и газового оборудования" (ООО "СИЦ ЭТИГАЗ") на основе собственного аутентичного перевода на русский язык европейского регионального стандарта, указанного в пункте 4
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 14 ноября 2013 г. N 44)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Министерство экономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Настоящий стандарт модифицирован по отношению к европейскому региональному стандарту EN 1596:1998 + A1:2004 Specification for dedicated liquefied petroleum gas appliances - Mobile and portable non-domestic forced convection direct fired air heaters (Воздухоподогреватели, работающие на сжиженном газе, передвижные и переносные без теплообменников с принудительной конвекцией небытового назначения. Технические условия) путем изменения отдельных фраз (слов, значений показателей, ссылок), которые выделены в тексте курсивом.
Наименование настоящего стандарта изменено относительно наименования указанного регионального стандарта.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - модифицированная (MOD)
5 Приказом Федерального агентства по техническому регулированию и метрологии от 9 апреля 2014 г. N 333-ст межгосударственный стандарт ГОСТ 32430-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт устанавливает требования к конструкции, безопасности, методам испытаний и маркировке передвижных и переносных смесительных воздухонагревателей небытового назначения с принудительной конвекцией и номинальной тепловой мощностью не более 180 кВт, предназначенных для сжигания газов третьего семейства (далее - аппараты).
Настоящий стандарт распространяется на следующие передвижные и переносные аппараты типа A3 небытового назначения, оснащенные встроенными горелками и не предназначенные для использования в жилых помещениях:
- аппараты низкого давления, предназначенные для работы на бутане и/или пропане с давлением до 5,0 кПа включительно;
- аппараты среднего давления, предназначенные для работы на бутане и/или пропане с давлением более 5,0 кПа и до 200 кПа включительно.
Предполагается, что подача газа в аппараты, на которые распространяются требования настоящего стандарта, осуществляется от газового баллона с помощью регулятора давления.
Эти аппараты не оснащены устройством управления.
Существуют соответствующие неспециальные требования к тепловому процессу, которые имеют важнейшее значение для аппаратов, на которые распространяются требования настоящего стандарта:
- все тепло, образующееся в процессе горения газового топлива, должно использоваться для обогрева помещения;
- в процессе горения должны обеспечиваться соответствующие требования безопасности и полное сгорание газового топлива.
Настоящий стандарт не распространяется на аппараты, предназначенные для стационарной установки или оборудованные горелками, в которые подается жидкая фаза сжиженного газа.
Настоящий стандарт не распространяется на баллоны для сжиженных углеводородных газов или устанавливаемые на них регуляторы давления.
Методы испытаний, приведенные в настоящем стандарте, применяют при испытаниях типовых образцов.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 32028-2012 Клапаны автоматические отсечные для газовых горелок и аппаратов. Общие технические требования и методы испытаний
ГОСТ 32029-2012 Термостаты (терморегуляторы) механические для газовых приборов. Общие технические требования и методы испытаний
ГОСТ 32032-2013 Краны для газовых аппаратов. Общие технические требования и методы испытаний
ГОСТ МЭК 60335-1-2008 Бытовые и аналогичные электрические приборы. Безопасность. Часть 1. Общие требования
ГОСТ МЭК 730-2-1-95 Автоматические электрические управляющие устройства бытового и аналогичного назначения. Дополнительные требования к электрическим управляющим устройствам для бытовых электроприборов и методы испытаний
ГОСТ IEC 60730-2-9-2011 (МЭК 60730-2-9:2008) Автоматические электрические управляющие устройства бытового и аналогичного назначения. Часть 2-9. Частные требования к термочувствительным управляющим устройствам
ГОСТ IEC 60034-5-2011 Машины электрические вращающиеся. Часть 5. Классификация степеней защиты, обеспечиваемых оболочками вращающихся электрических машин (Код IP)
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочного стандарта в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Аппарат и его составные части
3.1.1 воздухонагреватель непосредственного нагрева (воздухонагреватель смесительный): Аппарат, в котором продукты сгорания смешиваются с нагреваемым воздухом, подаваемым в помещение.
3.1.2 аппарат для отопления помещений: Аппарат с максимальной температурой нагнетаемого воздуха, не превышающей температуру окружающей среды более чем на 80 °C.
3.1.3 коммерческий сушильный аппарат: Аппарат с максимальной температурой нагнетаемого воздуха, превышающей температуру окружающей среды более чем на 80 °C. Эти аппараты не предназначены для отопления помещений.
3.1.4 передвижной (мобильный) отопительный аппарат: Автономный отопительный аппарат, подключаемый к системе газоснабжения с помощью гибкого шланга и сконструированный таким образом, чтобы его можно было передвигать без отключения от системы газоснабжения.
3.1.5 передвижной (транспортабельный) отопительный аппарат: Автономный отопительный аппарат, подключаемый к системе газоснабжения с помощью гибкого трубопровода и сконструированный таким образом, чтобы его можно было перемещать с помощью специальных устройств.
3.1.6 переносной (портативный) отопительный аппарат: Автономный отопительный аппарат, подключаемый к системе газоснабжения с помощью гибкого шланга и сконструированный таким образом, чтобы его можно было легко переносить.
3.1.7 аппарат с ручным управлением: Аппарат, в котором зажигание и все действия по его управлению во время эксплуатации выполняет пользователь.
3.1.8 соединение для подключения газа: Часть аппарата, предназначенная для подключения к системе газоснабжения.
3.1.9 низкотемпературная пайка: Пайка, при которой применяется припой с температурой плавления ниже 450 °C.
3.1.10 механические средства для достижения герметичности: Средства, обеспечивающие герметичность сборочного узла, состоящего из нескольких (обычно металлических) деталей без использования жидкостей, паст, лент и т.д., например:
- коническое соединение;
- соединение с использованием О-образных уплотнительных колец;
- соединение с использованием плоских уплотнительных прокладок;
- шпунтовое соединение;
- соединение с коническим наконечником;
- плоский уплотнительный узел с прокладочным кольцом.
3.1.11 газовый тракт: Часть аппарата между соединением для подключения к системе газоснабжения и горелкой(ами), которая содержит или передает газ.
3.1.12 дроссель: Устройство с калиброванным отверстием, установленное в газовом тракте, чтобы создать перепад давления и тем самым снизить до заданного
