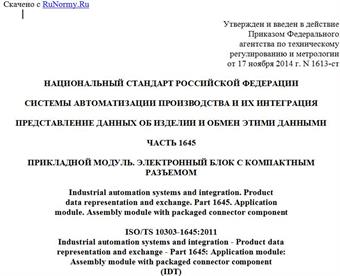

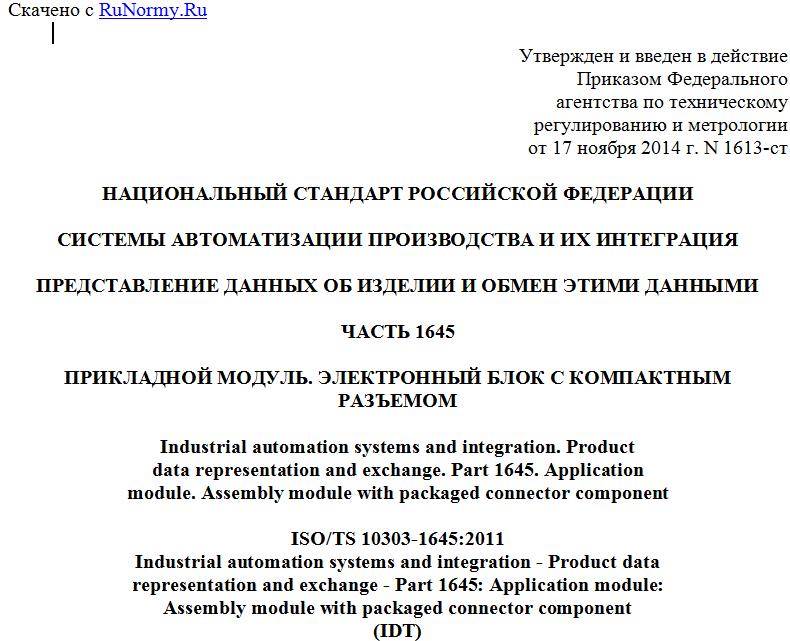

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 17 ноября 2014 г. N 1613-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ АВТОМАТИЗАЦИИ ПРОИЗВОДСТВА И ИХ ИНТЕГРАЦИЯ
ПРЕДСТАВЛЕНИЕ ДАННЫХ ОБ ИЗДЕЛИИ И ОБМЕН ЭТИМИ ДАННЫМИ
ЧАСТЬ 1645
ПРИКЛАДНОЙ МОДУЛЬ. ЭЛЕКТРОННЫЙ БЛОК С КОМПАКТНЫМ РАЗЪЕМОМ
Industrial automation systems and integration. Product
data representation and exchange. Part 1645. Application
module. Assembly module with packaged connector component
ISO/TS 10303-1645:2011
Industrial automation systems and integration - Product data
representation and exchange - Part 1645: Application module:
Assembly module with packaged connector component
(IDT)
ГОСТ Р ИСО/ТС 10303-1645-2014
Группа П87
ОКС 25.040.40
ОКСТУ 4002
Дата введения
1 октября 2015 года
Предисловие
1. Подготовлен Федеральным бюджетным учреждением "Консультационно-внедренческая фирма в области международной стандартизации и сертификации "Фирма "ИНТЕРСТАНДАРТ" на основе собственного аутентичного перевода на русский язык международного документа, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 17 ноября 2014 г. N 1613-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО/ТС 10303-1645:2011 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1645. Прикладной модуль. Электронный блок с компактным разъемом" (ISO/TS 10303-1645:2011 "Industrial automation systems and integration - Product data representation and exchange - Part 1645: Application module: Assembly module with packaged connector component").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена в нейтральном формате, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.
В настоящем стандарте специфицирован прикладный модуль, используемый для представления определения информации, необходимой для описания компонентов электронного блока и физических связей между компонентами электронного блока. В настоящем модуле дано определение информации, необходимой для описания различных элементов формы компонентов и связи между элементами формы компонентов в электронном блоке. В модуле дано определение информации, необходимой для описания материалов, используемых в электронном блоке для физической реализации компонентов. Для того, чтобы обеспечить возможность проверки физической соединяемости реализации, дана возможность извлечения результатов анализа. В настоящий модуль включено определение информации, обеспечивающей обмен определениями электронных блоков, включающих соединители.
Во второе издание настоящего стандарта включены изменения первого издания, перечисленные ниже.
Была изменена структура отображения:
- Packaged_connector_component_interface_terminal.associated_component.
В разделе 1 настоящего стандарта определены область применения данного прикладного модуля, его функциональность и используемые данные.
В разделе 3 приведены термины, примененные в настоящем стандарте, а также в других стандартах комплекса ИСО 10303.
В разделе 4 определены информационные требования к прикладной предметной области на основе принятой в ней терминологии. C дано графическое представление информационных требований, именуемое прикладной эталонной моделью (ПЭМ). Структуры ресурсов интерпретированы, чтобы соответствовать информационным требованиям. Результатом данной интерпретации является интерпретированная модель модуля (ИММ). Данная интерпретация, представленная в 5.1, устанавливает соответствие между информационными требованиями и ИММ. Сокращенный листинг ИММ, представленный в 5.2, специфицирует интерфейс к ресурсам. Графическое представление сокращенного листинга ИММ приведено в Приложении D.
Имя типа данных в языке EXPRESS может использоваться либо для ссылки на сам тип данных, либо на экземпляр данных этого типа. Различие в использовании обычно понятно из контекста. Если существует вероятность неоднозначного толкования, то в текст включается фраза "объектный тип данных" либо "экземпляр(ы) данных типа".
Двойные кавычки ("...") означают цитируемый текст, одинарные кавычки ('...') - значения конкретных текстовых строк.
1. Область применения
Настоящий стандарт определяет прикладной модуль "Электронный блок с компактным разъемом". В область применения настоящего стандарта входят:
- физическое устройство электронного блока;
- подробная спецификация соединяемых элементов формы компонентов конструкции;
- подробное прослеживание требований к конструкции;
- реализация в рабочем проекте требований к реализации соединения;
- форма конструкции электронного блока;
- управление конфигурацией рабочего проекта электронного блока;
- текущее управление изменениями рабочего проекта электронного блока;
- соединители, используемые в качестве компонентов электронного блока;
- положения, входящие в область применения прикладного модуля ИСО/ТС 10303-1636 Assembly module design;
- положения, входящие в область применения прикладного модуля ИСО/ТС 10303-1691 Interface component.
В область применения настоящего стандарта не входит:
- функциональное представление конструкции электронного блока;
- конструкция межсоединения.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты и документы:
ИСО/МЭК 8824-1:1998 <1> Информационные технологии. Абстрактная синтаксическая нотация версии один (АСН.1). Часть 1. Спецификация основной нотации (ISO/IEC 8824-1:2002, Information technology - Abstract Syntax Notation One (ASN.1): - Part 1: Specification of basic notation)
--------------------------------
<1> Отменен. Действует ИСО/МЭК 8824-1:2008.
ИСО 10303-1:1994 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы (ISO 10303-1:1994, Industrial automation systems and integration - Product data representation and exchange - Part 1: Overview and fundamental principles)
ИСО 10303-11:2004 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS (ISO 10303-11:2004, Industrial automation systems and integration - Product data representation and exchange - Part 11: Description methods: The EXPRESS language reference manual)
ИСО 10303-21:2002 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 21. Методы реализации. Кодирование открытым текстом структуры обмена (ISO 10303-21:2002, Industrial automation systems and integration - Product data representation and exchange - Part 21: Implementation methods: Clear text encoding of the exchange structure)
ИСО 10303-202:1996 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 202. Прикладной протокол. Ассоциативные чертежи (ISO 10303-202:1996, Industrial automation systems and integration - Product data representation and exchange - Part 202: Application protocol: Associative draughting)
ИСО/ТС 10303-1001:2004 <2> Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1001. Прикладной модуль. Присваивание внешнего вида (ISO/TS 10303-1001:2004, Industrial automation systems and integration - Product data representation and exchange - Part 1001: Application module: Appearance assignment)
--------------------------------
<2> Отменен. Действует ИСО/ТС 10303-1001:2010.
ИСО/ТС 10303-1017:2004 <3> Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1017. Прикладной модуль. Обозначение изделия (ISO/TS 10303-1017:2004, Industrial automation systems and integration - Product data representation and exchange - Part 1017: Application module: Product identification)
--------------------------------
<3> Отменен. Действует ИСО/ТС 10303-1017:2010.
ИСО/ТС 10303-1636 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1636. Прикладной модуль. Конструкция электронного блока (ISO/TS 10303-1636, Industrial automation systems and integration - Product data representation and exchange - Part 1636: Application module: Assembly module design)
ИСО/ТС 10303-1691 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1691. Прикладной модуль. Компонент интерфейса (ISO/TS 10303-1691, Industrial automation systems and integration - Product data representation and exchange - Part 1691: Application module: Interface component).
3. Термины и сокращения
