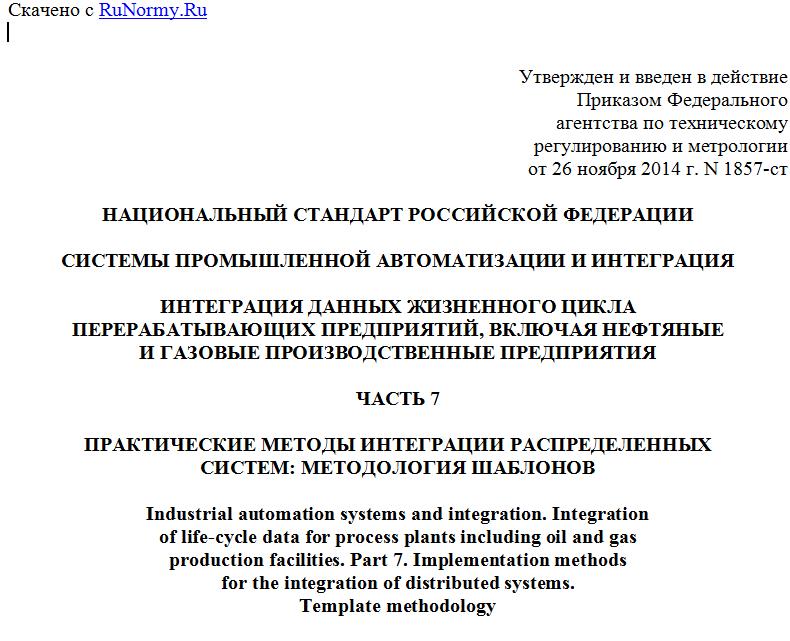

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 26 ноября 2014 г. N 1857-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ ПРОМЫШЛЕННОЙ АВТОМАТИЗАЦИИ И ИНТЕГРАЦИЯ
ИНТЕГРАЦИЯ ДАННЫХ ЖИЗНЕННОГО ЦИКЛА
ПЕРЕРАБАТЫВАЮЩИХ ПРЕДПРИЯТИЙ, ВКЛЮЧАЯ НЕФТЯНЫЕ
И ГАЗОВЫЕ ПРОИЗВОДСТВЕННЫЕ ПРЕДПРИЯТИЯ
ЧАСТЬ 7
ПРАКТИЧЕСКИЕ МЕТОДЫ ИНТЕГРАЦИИ РАСПРЕДЕЛЕННЫХ
СИСТЕМ: МЕТОДОЛОГИЯ ШАБЛОНОВ
Industrial automation systems and integration. Integration
of life-cycle data for process plants including oil and gas
production facilities. Part 7. Implementation methods
for the integration of distributed systems.
Template methodology
ISO/TS 15926-7:2011
Industrial automation systems and integration - Integration
of life-cycle data for process plants including oil and gas
production facilities - Part 7: Implementation methods
for the integration of distributed systems:
Template methodology
(IDT)
ГОСТ Р 56271-2014/ISO/TS 15926-7:2011
Группа Т58
ОКС 75.020;
25.040.40
Дата введения
1 января 2016 года
Предисловие
1 ПОДГОТОВЛЕН ООО "НИИ экономики связи и информатики "Интерэкомс" (ООО "НИИ "Интерэкомс") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 100 "Стратегический и инновационный менеджмент"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2014 г. N 1857-ст
4 Настоящий стандарт идентичен международному документу ИСО/ТС 15926-7:2011 "Системы промышленной автоматизации и интеграция. Интеграция данных жизненного цикла перерабатывающих предприятий, включая нефтяные и газовые производственные предприятия. Часть 7. Практические методы интеграции распределенных систем: методология шаблонов" (ISO/TS 15926-7:2011 "Industrial automation systems and integration - Integration of life-cycle data for process plants including oil and gas production facilities - Part 7: Implementation methods for the integration of distributed systems: Template methodology")
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Комплекс международных стандартов ИСО 15926 предназначен для представления информации о жизненном цикле перерабатывающих предприятий, включая нефтяные и газовые производственные предприятия. Это представление определяется общей концептуальной моделью данных, которая является основой для совместного использования баз данных и хранилищ информации. Такая модель предназначена для применения совместно со справочными данными, например стандартными экземплярами, которые представляют информацию, общую для ряда пользователей, технологических установок или того и другого вместе. Поддержка деятельности на протяжении жизненного цикла зависит от использования необходимых справочных данных совместно с моделью данных.
Комплекс международных стандартов ИСО 15926 состоит из частей. Каждая часть публикуется отдельно. Настоящий стандарт определяет методологию шаблонов (темплейтов), от английского слова template. Она не зависит от методологий практической реализации и компьютерных языков.
Под шаблоном в настоящем стандарте понимается специальная структура данных, установленная в комплексе международных стандартов ИСО 15926. В настоящем стандарте шаблоны рассматриваются с нескольких точек зрения.
Во-первых, шаблон - это предикат, утверждение которого формулируется в качестве аксиомы. Шаблон формулирует в себе некое утверждение о модели данных и каждый его экземпляр - истинное утверждение в рамках используемой модели данных.
Во-вторых, шаблон - это способ передачи данных. Когда создается шаблон, четко оговаривается семантика каждой его свободной переменной, а требование к структуре модели данных, в рамках которой применяется шаблон, оформляется в виде формулы логики первого порядка. Предполагается, что справочные данные при обмене не передаются - к ним имеют доступ и получатель и отправитель, то есть они пользуются общим "словарем" (хотя понятие "справочные данные" намного шире, чем понятие "словарь"). В основном передаются экземпляры шаблонов (template instance), поскольку их семантика задана наперед, получатель и отправитель всегда знают, какой смысл вложен в переданный набор данных. Кроме того, в случае создания хранилища данных об индивидуальных объектах (индивидах) в виде триплетов (реализация фасадов (от английского слова ) как способа представления информации об индивидах на основе справочных данных) к нему возможен доступ при помощи SPARQL запросов, тогда вопрос получения необходимых данных сводится к построению соответствующего запроса. Таким образом, если шаблон соответствует моделям данных передающей и принимающей сторон, то достаточно передать лишь блок данных, идентифицирующий шаблон и содержащий в себе заполненные свободные переменные. Тогда принимающая сторона, зная его семантику, соотнесет переданные значения переменных со своей моделью данных необходимым образом.
В-третьих, шаблоны являются справочными данными, их спецификация хранится в библиотеке справочных данных RDL при помощи специальных структур данных.
Поскольку в соответствии с ИСО 15926 шаблон является предикатом логики первого порядка, удовлетворяющим аксиоматике модели данных настоящего стандарта, то, заполняя соответствующими значениями переменные такого предиката, мы получаем утверждения об объектах с фиксированной семантикой - экземплярах шаблона. Шаблоны позволяют как генерировать справочные данные (для создания однородной группы утверждений об элементах библиотеки справочных данных RDL достаточно применить шаблон необходимое количество раз с соответствующими значениями переменных), так и создавать связи между библиотеками справочных данных RDL и моделью данных приложения (например, PLMприложения) - так называемый маппинг (mapping).
Настоящий стандарт рассматривает методологию шаблонов, определяющую точное содержание концептуальных элементов модели ИСО 15926-2, используемых при формировании данных, интеграции или при использовании методов взаимодействия агрегатов. Настоящий стандарт не зависит от используемых языков, инфраструктуры практической реализации и методов испытаний, а служит основой для языков и инфраструктуры практической реализации и методов испытаний.
Настоящий стандарт определяет:
- методы логики первого порядка;
- синтаксис шаблонов;
- семантику шаблонов;
- метод расширения шаблона;
- протошаблон;
- начальное множество шаблонов.
Для понимания положений настоящего стандарта требуется знание концептуальных моделей данных в соответствии с ИСО 15926-2.
Целевая аудитория настоящего стандарта:
- технические директора, определяющие степень соответствия ИСО 15926 их деловым потребностям;
- сотрудники, использующие настоящий стандарт для решения практических задач.
В настоящем стандарте одно и то же английское понятие может 1) обозначать реальный объект (элемент) (thing); 2) задавать представление реального объекта на языке EXPRESS; 3) задавать представление реального элемента (объекта) на языке RDF/XML. Указанные значения слова различаются путем введения нижеследующих типографских обозначений:
- если слово (фраза) набрано обычным шрифтом, то оно обозначает реальный элемент;
- если слово (фраза) набрано жирным шрифтом, то это представление на языке EXPRESS в соответствии с моделью данных ИСО 15926-2;
Пример 1 - "class_of_inanimate_physical_object".
- если слово (фраза) набраны жирным "горбатым" шрифтом, то это термин языка ИСО 15926-2 (см. раздел 4.1);
Пример 2 "ClassOfApprovalByStatus".
- если слово (фраза) набраны "горбатым" курсивом, то это название шаблона.
Пример 3 - "RTriple(z, x, y)".
Ссылки на идентификаторы в примерах вымышленные.
В настоящем стандарте в ряде случаев использованы диаграммы. Они иллюстрируют паттерны моделирования (modelling patterns) в соответствии с ИСО 15926-2. Символы, используемые в диаграммах экземпляров являются производными символов, определенных ИСО 15926-2.
1 Область применения
Настоящий стандарт содержит описание процедуры обмена данными и интеграции информации о жизненном цикле с помощью шаблонов, основанных на модели данных ИСО 15926-2. Настоящий стандарт устанавливает методологию интеграции данных об онтологиях с помощью математической логики первого порядка, что позволяет сделать данную топологию независимой от компьютерных языков.
Настоящий стандарт распространяется на:
- представление модели языка EXPRESS ИСО 15926-2 в формальной логике;
- критерии определений шаблонов;
- методы расширения и проверки шаблонов;
- начальное множество определений шаблонов.
Примечание - Практическое руководство для представления информации с помощью шаблонов приведено в [17].
Настоящий стандарт не распространяется на:
- практическую реализацию на компьютерно-представимых языках;
- хранение и получение данных;
- безопасность данных.
2 Термины, определения и аббревиатуры
