"ГОСТ Р ИСО/ТС 10303-1649-2014. Национальный стандарт Российской Федерации. Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1649. Прикладной модуль. Технологические свойства электронного узла"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

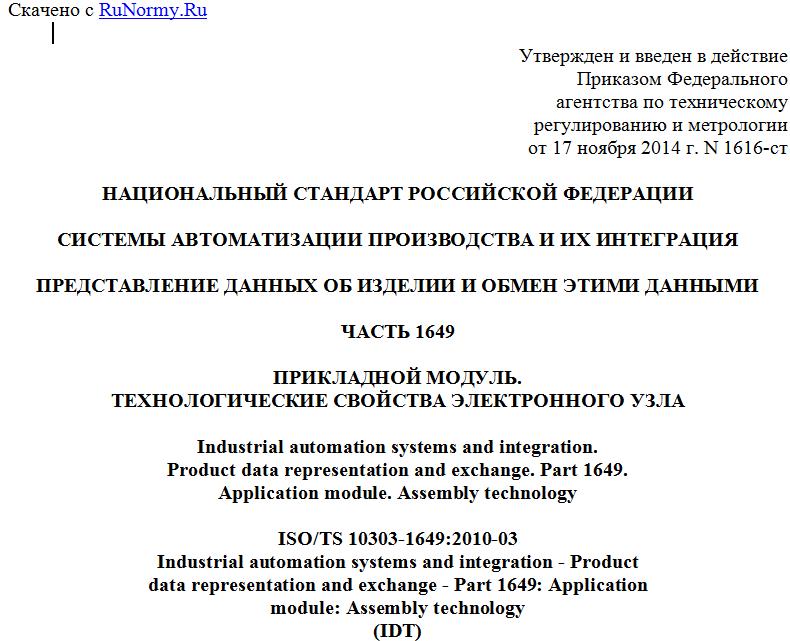

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 17 ноября 2014 г. N 1616-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СИСТЕМЫ АВТОМАТИЗАЦИИ ПРОИЗВОДСТВА И ИХ ИНТЕГРАЦИЯ

ПРЕДСТАВЛЕНИЕ ДАННЫХ ОБ ИЗДЕЛИИ И ОБМЕН ЭТИМИ ДАННЫМИ

ЧАСТЬ 1649

ПРИКЛАДНОЙ МОДУЛЬ.
ТЕХНОЛОГИЧЕСКИЕ СВОЙСТВА ЭЛЕКТРОННОГО УЗЛА

Industrial automation systems and integration.
Product data representation and exchange. Part 1649.
Application module. Assembly technology

ISO/TS 10303-1649:2010-03
Industrial automation systems and integration - Product
data representation and exchange - Part 1649: Application
module: Assembly technology
(IDT)

ГОСТ Р ИСО/ТС 10303-1649-2014

ОКС 25.040.40

Дата введения
1 октября 2015 года

Предисловие

1. Подготовлен Федеральным государственным автономным научным учреждением "Центральный научно-исследовательский и опытно-конструкторский институт робототехники и технической кибернетики" (ЦНИИ РТК) на основе собственного аутентичного перевода на русский язык международного документа, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 17 ноября 2014 г. N 1616-ст.
4. Настоящий стандарт идентичен международному документу ИСО/ТС 10303-1649:2010-03 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1649. Прикладной модуль. Технологические свойства электронного узла" (ISO/TS 10303-1649:2010-03 "Industrial automation systems and integration - Product data representation and exchange - Part 1649: Application module: Assembly technology").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов и документов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).

Введение

Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена файлами в нейтральном формате, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.
Стандарты комплекса ИСО 10303 представляют собой набор отдельно издаваемых стандартов (частей). Стандарты данного комплекса относятся к одной из следующих тематических групп: "Методы описания", "Методы реализации", "Методология и основы аттестационного тестирования", "Интегрированные обобщенные ресурсы", "Интегрированные прикладные ресурсы", "Прикладные протоколы", "Комплекты абстрактных тестов", "Прикладные интерпретированные конструкции" и "Прикладные модули". Полный перечень стандартов комплекса ИСО 10303 представлен на сайте http://www.tc184-sc4.org/titles/STEP_Titles.htm. Настоящий стандарт входит в тематическую группу "Прикладные модули". Он подготовлен подкомитетом SC4 "Производственные данные" Технического комитета 184 ИСО "Системы автоматизации производства и их интеграция".
Настоящий стандарт определяет прикладной модуль для представления информации, необходимой для описания разных аспектов того, как компоненты соединяются между собой, образуя электронный узел. Данный прикладной модуль определяет информацию, описывающую материал, используемый при создании физических соединений, а также типовую форму таких соединений. Он является основополагающим для верификации и подтверждения соответствия реальной конструкции подробным функциональным спецификациям, обеспечивая для проектной организации механизм, позволяющий установить четкие определения соединений, реализованных в физической конструкции.
Примечания.
1. Настоящий стандарт поддерживает заранее определенные формы связующего материала. Связующий материал, форма которого не может быть определена заранее, может быть представлен с помощью ИСО/ТС 10303-1032:2006.
2. Соединения, которые должны присутствовать в конструкции, определяют механическими представлениями создаваемой конструкции на детализированном уровне.

Примеры
1. Разъем, расположение которого в электронном узле определено с помощью преобразования координат, является геометрическим представлением взаимосвязи между данным разъемом как отдельным компонентом и электронным узлом, в котором он расположен. Преобразование координат не определяет детальных взаимосвязей между параметрами разъема и другого элемента (или элементов) электронного узла, с которым он сопрягается в процессе сборки. Данный прикладной модуль обеспечивает возможность установить взаимосвязь между каждым параметром данного разъема и соответствующим параметром печатной платы. Любая прикладная программа может использовать данную совокупность установленных взаимосвязей для проверки того, что данный разъем действительно сопрягается с тем, с чем он должен обеспечить соединение.
2. Данный прикладной модуль может быть использован в случае, когда две дочерние платы вставлены в разъемы на материнской плате, проверки соответствия данного физического сопряжения функциональным требованиям по прохождению сигналов по данным платам.
3. Прикладные объекты, определенные в данном прикладном модуле, могут использоваться при вызове функции, проверяющей правильность размеров опорной поверхности конкретного компонента с условным обозначением U33.
Второе издание ИСО/ТС 10303-1648, соответствующее настоящему стандарту, по сравнению с первым изданием включает приведенные ниже изменения.
Было добавлено следующее объявление на языке EXPRESS в прикладной эталонной модели (ПЭМ):
- bond_feature.
Были изменены следующие объявления на языке EXPRESS в ПЭМ:
- Assembly_bond_definition;
- Assembly_joint;
- Component_mating_constraint_condition.
Кроме того, были внесены изменения в спецификацию отображения, схему ИММ и диаграммы в формате EXPRESS-G для обеспечения соответствия изменениям, внесенным в ПЭМ.
В разделе 1 определены область применения прикладного модуля, его функциональность и относящиеся к нему данные.
В разделе 3 приведены термины, определенные в других стандартах комплекса ИСО 10303 и примененные в настоящем стандарте.
В разделе 4 установлены информационные требования к прикладной предметной области с использованием принятой в ней терминологии.
Графическое представление информационных требований, называемых прикладной эталонной моделью, приведено в Приложении C. Структуры ресурсов интерпретированы, чтобы соответствовать информационным требованиям. Результатом данной интерпретации является интерпретированная модель модуля. Данная интерпретация, представленная в 5.1, устанавливает соответствие между информационными требованиями и ИММ. Сокращенный листинг ИММ, представленный в 5.2, определяет интерфейс к ресурсам. Графическое представление сокращенного листинга ИММ приведено в Приложении D.
Имя типа данных в языке EXPRESS может использоваться для ссылки на сам тип данных либо на экземпляр данных этого типа. Различие в использовании обычно понятно из контекста. Если существует вероятность неоднозначного толкования, то в текст включают фразу "объектный тип данных" либо "экземпляр(ы) объектного типа данных".
Двойные кавычки ("...") обозначают цитируемый текст, одинарные кавычки ('...') - значения конкретных текстовых строк.

1. Область применения

Настоящий стандарт определяет прикладной модуль "Технологические свойства электронного узла".
Требования настоящего стандарта распространяются на:
- соединения между компонентами электронного узла;
- определение формы соединения;
- паяные или клеевые соединения;
- соединения с помощью дискретных зажимов;
- определение условий сопряжения компонентов;
- положения, относящиеся к области применения прикладного модуля "Конструкция электронного блока", определенного в ИСО/ТС 10303-1636;
- положения, относящиеся к области применения прикладного модуля "Группирование компонентов", определенного в ИСО/ТС 10303-1656;
- положения, относящиеся к области применения прикладного модуля "Расширение идентификации изделия", определенного в ИСО/ТС 10303-1738.
Требования настоящего стандарта не распространяются на функциональный схемотехнический анализ.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие международные стандарты и документы (для датированных ссылок следует использовать только указанное издание, для недатированных ссылок - последнее издание указанного документа, включая все поправки к нему):
ИСО/МЭК 8824-1 Информационная технология. Абстрактная синтаксическая нотация версии 1 (АСН.1). Часть 1. Спецификация основной нотации (ISO/IEC 8824-1, Information technology - Abstract Syntax Notation One (ASN.1) - Part 1: Specification of basic notation)
ИСО 10303-1 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы (ISO 10303-1, Industrial automation systems and integration - Product data representation and exchange - Part 1: Overview and fundamental principles)
ИСО 10303-11 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS (ISO 10303-11, Industrial automation systems and integration - Product data representation and exchange - Part 11: Description methods: The EXPRESS language reference manual)
ИСО 10303-21 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 21. Методы реализации. Кодирование открытым текстом структуры обмена (ISO 10303-21, Industrial automation systems and integration - Product data representation and exchange - Part 21: Implementation methods: Clear text encoding of the exchange structure)
ИСО 10303-41 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 41. Интегрированные обобщенные ресурсы. Основы описания и поддержки изделий (ISO 10303-41, Industrial automation systems and integration - Product data representation and exchange -
