"ГОСТ Р ИСО/ТС 10303-1654-2014. Национальный стандарт Российской Федерации. Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1654. Прикладной модуль. Технические характеристики"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать
Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 17 ноября 2014 г. N 1617-ст

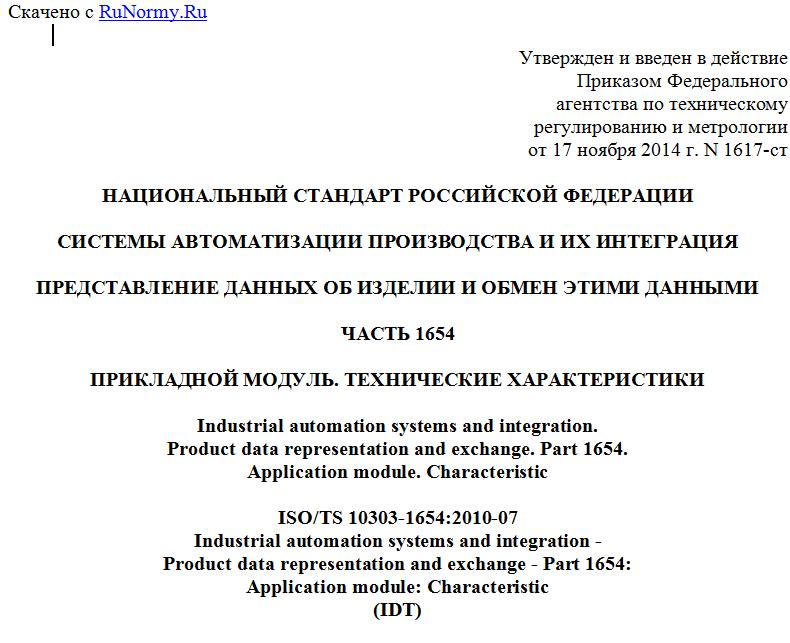

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СИСТЕМЫ АВТОМАТИЗАЦИИ ПРОИЗВОДСТВА И ИХ ИНТЕГРАЦИЯ

ПРЕДСТАВЛЕНИЕ ДАННЫХ ОБ ИЗДЕЛИИ И ОБМЕН ЭТИМИ ДАННЫМИ

ЧАСТЬ 1654

ПРИКЛАДНОЙ МОДУЛЬ. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Industrial automation systems and integration.
Product data representation and exchange. Part 1654.
Application module. Characteristic

ISO/TS 10303-1654:2010-07
Industrial automation systems and integration -
Product data representation and exchange - Part 1654:
Application module: Characteristic
(IDT)

ГОСТ Р ИСО/ТС 10303-1654-2014

ОКС 25.040.40

Дата введения
1 октября 2015 года

Предисловие

1. Подготовлен Федеральным государственным автономным научным учреждением "Центральный научно-исследовательский и опытно-конструкторский институт робототехники и технической кибернетики" (ЦНИИ РТК) на основе собственного аутентичного перевода на русский язык международного документа, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 17 ноября 2014 г. N 1617-ст.
4. Настоящий стандарт идентичен международному документу ИСО/ТС 10303-1654:2010-07 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1654. Прикладной модуль. Технические характеристики" (ISO/TS 10303-1654:2010-07 "Industrial automation systems and integration - Product data representation and exchange - Part 1654: Application module: Characteristic").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов и документов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).

Введение

Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена файлами в нейтральном формате, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.
Стандарты комплекса ИСО 10303 представляют собой набор отдельно издаваемых стандартов (частей). Стандарты данного комплекса относятся к одной из следующих тематических групп: "Методы описания", "Методы реализации", "Методология и основы аттестационного тестирования", "Интегрированные обобщенные ресурсы", "Интегрированные прикладные ресурсы", "Прикладные протоколы", "Комплекты абстрактных тестов", "Прикладные интерпретированные конструкции" и "Прикладные модули". Полный перечень стандартов комплекса ИСО 10303 представлен на сайте http://www.tc184-sc4.org/titles/STEP_Titles.htm. Настоящий стандарт входит в тематическую группу "Прикладные модули". Он подготовлен подкомитетом SC4 "Производственные данные" Технического комитета 184 ИСО "Системы автоматизации производства и их интеграция".
Настоящий стандарт определяет прикладной модуль для представления информации, необходимой для описания параметров и допусков физического объекта, шаблона, конструкции или модели. С его помощью могут быть описаны явно заданные объекты сточными или неопределенными размерами.
Четвертое издание ИСО/ТС 10303-1654, соответствующее настоящему стандарту, по сравнению с третьим изданием включает изменения, приведенные в Приложении F.
В разделе 1 определены область применения прикладного модуля, его функциональность и относящиеся к нему данные.
В разделе 3 приведены термины, определенные в других стандартах комплекса ИСО 10303 и примененные в настоящем стандарте.
В разделе 4 установлены информационные требования к прикладной предметной области с использованием принятой в ней терминологии.
Графическое представление информационных требований, называемых прикладной эталонной моделью, приведено в Приложении C. Структуры ресурсов интерпретированы, чтобы соответствовать информационным требованиям. Результатом данной интерпретации является интерпретированная модель модуля. Данная интерпретация, представленная в 5.1, устанавливает соответствие между информационными требованиями и ИММ. Сокращенный листинг ИММ, представленный в 5.2, определяет интерфейс к ресурсам. Графическое представление сокращенного листинга ИММ приведено в Приложении D.
Имя типа данных в языке EXPRESS может использоваться для ссылки на сам тип данных либо на экземпляр данных этого типа. Различие в использовании обычно понятно из контекста. Если существует вероятность неоднозначного толкования, то в текст включают фразу "объектный тип данных" либо "экземпляр(ы) объектного типа данных".
Двойные кавычки ("...") обозначают цитируемый текст, одинарные кавычки ('...') - значения конкретных текстовых строк.

1. Область применения

Настоящий стандарт определяет прикладной модуль "Технические характеристики".
Требования настоящего стандарта распространяются на:
- идентификацию скалярных параметров;
- идентификацию допусков;
- идентификацию диапазонов;
- идентификацию измерений, в которых присутствует неопределенность;
- положения, относящиеся к области применения прикладного модуля "Представление основных данных", определенного в ИСО/ТС 10303-1773;
- положения, относящиеся к области применения прикладного модуля "Задание документа", определенного в ИСО/ТС 10303-1122;
- положения, относящиеся к области применения прикладного модуля "Расширенное представление меры", определенного в ИСО/ТС 10303-1106;
- положения, относящиеся к области применения прикладного модуля "Внешняя библиотека", определенного в ИСО/ТС 10303-1778;
- положения, относящиеся к области применения прикладного модуля "Внешне заданные характеристики", определенного в ИСО/ТС 10303-1129;
- положения, относящиеся к области применения прикладного модуля "Расширение списка размерных величин", определенного в ИСО/ТС 10303-1753.
Требования настоящего стандарта не распространяются на связь технических характеристик с идентификационными данными изделия.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие международные стандарты и документы (для датированных ссылок следует использовать только указанное издание, для недатированных ссылок - последнее издание указанного документа, включая все поправки к нему):
ИСО 10303-1 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы (ISO 10303-1, Industrial automation systems and integration - Product data representation and exchange - Part 1: Overview and fundamental principles)
ИСО 10303-11 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS (ISO 10303-11, Industrial automation systems and integration - Product data representation and exchange - Part 11: Description methods: The EXPRESS language reference manual)
ИСО 10303-41 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 41. Интегрированные обобщенные ресурсы. Основы описания и поддержки изделий (ISO 10303-41, Industrial automation systems and integration - Product data representation and exchange - Part 41: Integrated generic resource: Fundamentals of product description and support)
ИСО/ТС 10303-1106 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1106. Прикладной модуль. Расширенное представление меры (ISO/TS 10303-1106, Industrial automation systems and integration - Product data representation and exchange - Part 1106: Application module: Extended measure representation)
ИСО/ТС 10303-1122 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1122. Прикладной модуль. Задание документа (ISO/TS 10303-1122, Industrial automation systems and integration - Product data representation and exchange - Part 1122: Application module: Document assignment)
ИСО/ТС 10303-1129 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1129. Прикладной модуль. Внешне заданные характеристики (ISO/TS 10303-1129, Industrial automation systems and integration - Product data representation and exchange - Part 1129: Application module: External properties)
ИСО/ТС 10303-1753 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1753. Прикладной модуль. Расширение списка размерных величин (ISO/TS 10303-1753, Industrial automation systems and integration - Product data representation and exchange - Part 1753: Application module: Value with unit extension)
ИСО/ТС 10303-1773 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1773. Прикладной модуль. Представление основных данных (ISO/TS 10303-1773, Industrial automation systems and integration - Product data representation and exchange - Part 1773: Application module: Basic data representation)
ИСО/ТС 10303-1778 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1778. Прикладной модуль. Внешняя библиотека (ISO/TS 10303-1778, Industrial automation systems and integration - Product data representation and exchange - Part 1778: Application module: External library)
ИСО/ТС 10303-1782 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1782. Прикладной модуль. Уточненная мера (ISO/TS 10303-1782, Industrial automation systems and integration - Product data representation and exchange - Part 1782: Application module: Qualified measure)
ИСО/ТС 10303-1800 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1800. Прикладной модуль. Вспомогательные средства (ISO/TS 10303-1800, Industrial automation systems and integration - Product data representation and exchange - Part 1800: Application module: Support resource)

3. Термины и сокращения

3.1. Термины, определенные в ИСО 10303-1
В настоящем стандарте применены следующие термины:
- приложение (application);
Для просмотра документа целиком скачайте его >>>
