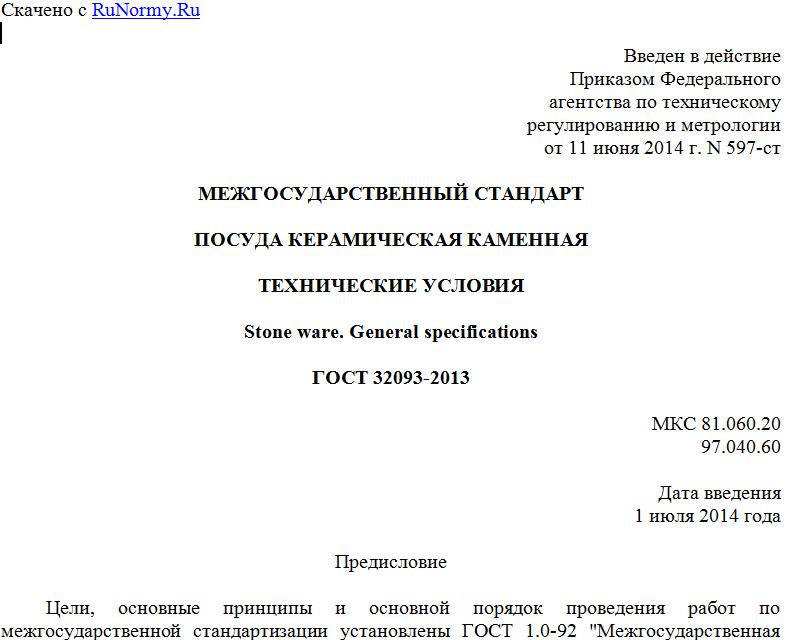

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 11 июня 2014 г. N 597-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПОСУДА КЕРАМИЧЕСКАЯ КАМЕННАЯ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Stone ware. General specifications
ГОСТ 32093-2013
МКС 81.060.20
97.040.60
Дата введения
1 июля 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации ТК 412 "Текстиль", Открытым акционерным обществом "Всероссийский научно-исследовательский институт сертификации" (ОАО "ВНИИС")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 6 - 7 июня 2013 г. N 43)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Армгосстандарт
Беларусь BY Госстандарт Республики Беларусь
Грузия GE Грузстандарт
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
Украина UA Госпотребстандарт Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 11 июня 2014 г. N 597-ст ГОСТ 32093-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2014 г.
5 Настоящий стандарт подготовлен на основе применения ГОСТ Р 53545-2009
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на посуду и изделия из каменной керамической массы (далее - изделия), отличительной особенностью которых является непрозрачный, слегка пористый окрашенный черепок.
Обязательные требования к изделиям, направленные на обеспечение безопасности для жизни, здоровья, имущества населения и охраны окружающей среды, изложены в 4.8, 4.9, 4.12 и 4.13.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 162-90 Штангенглубиномеры. Технические условия
ГОСТ 166-83 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 1770-74 (ИСО 1042-83, ИСО 4788-80) Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия
ГОСТ 18321-73 Статистический контроль качества. Методы случайного отбора выборок штучной продукции
ГОСТ 24770-81 Посуда фарфоровая и фаянсовая. Метод определения термостойкости
ГОСТ 24970-88 Посуда керамическая. Метод определения кислотостойкости
ГОСТ 25185-93 Посуда керамическая в контакте с пищей. Выделение свинца и кадмия. Метод испытания
ГОСТ 25185.1-95 Посуда керамическая в контакте с пищей. Выделение свинца и кадмия. Допустимые пределы
ГОСТ 28389-89 Изделия фарфоровые и фаянсовые. Маркировка, упаковка, транспортирование и хранение
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 выгорка: Поверхностное углубление, образовавшееся после выгорания попавшего в массу инородного тела.
3.2 деформация: Отклонение от формы, заданной в модели.
3.3 засорка: Гладкие или шероховатые возвышения, образованные посторонними включениями, приставшими к поверхности.
3.4 матовость глазури: Глазурь, не имеющая блеска.
3.5 мушка: Точка темного цвета размером не более 2 мм.
3.6 накол: Точечное углубление на поверхности глазури.
3.7 недожог краски: Блеклый, матовый вид декоративного покрытия изделия.
3.8 осевое смещение приставных деталей: Отклонение приставных деталей от заданного места приставки.
3.9 откол: Механическое глазурованное или неглазурованное повреждение черепка.
3.10 пережог краски: Ослабление цветового тона декоративного покрытия.
3.11 плешина: Место, не покрытое глазурью на глазурованной части изделия.
3.12 помарка надглазурная (подглазурная): Загрязнение поверхности изделия надглазурной (подглазурной) краской.
3.13 подрыв приставных деталей: Трещина, возникшая в месте приклейки деталей.
3.14 лицевая сторона: Внешняя, хорошо видимая поверхность плоских и полых изделий.
3.15 оборотная сторона: Поверхность плоских изделий, не просматриваемая в рабочем положении, а также внутренняя поверхность и дно полых изделий.
3.16 разнотонность: Отклонение тона красочного покрытия от образца-эталона.
3.17 разрыв декора: Нарушение целостности декора на изделии.
3.18 сборка глазури: Местное скопление глазури.
3.19 трещина: Щель, узкое несквозное углубление.
4. Технические требования
4.1 Изделия следует изготовлять в соответствии с требованиями настоящего стандарта, по технологическому режиму и образцам-эталонам, утвержденным в установленном порядке.
4.2 По форме изделия подразделяют на:
- плоские (изделия с внутренней глубиной не более 25 мм, измеренной от самой нижней точки до горизонтальной плоскости, проходящей через точку перелива);
- полые (изделия с внутренней глубиной более 25 мм, измеренной от самой нижней точки до горизонтальной плоскости, проходящей через точку перелива).
4.3 По размерам изделия подразделяют на:
- мелкие (диаметром или длиной до 175 мм включительно, вместимостью до 0,5 л включительно);
- средние (диаметром или длиной от 175 до 250 мм включительно, вместимостью от 0,5 до 1,0 л включительно);
- крупные (диаметром или длиной более 250 мм, вместимостью более 1,0 л).
4.4 Линейные размеры изделия, способы оформления и другие особенности изделия должны быть предусмотрены в техническом описании на конкретное изделие или группу изделий.
4.5 Готовые изделия должны иметь сероватый или красноватый спекшийся плотно или неплотно черепок, неглазурованный или покрытый прозрачной, матовой или цветной глазурью.
4.6 Материалы, применяемые для покрытия контактирующей с пищевыми продуктами внутренней поверхности изделий, должны быть разрешены национальными органами по надзору в сфере защиты прав потребителей и благополучия человека.
4.7 Глазурование внутренней поверхности изделий, контактирующей с пищевыми продуктами, следует проводить фриттованными бессвинцовыми глазурями.
4.8 Внутренние поверхности полых и плоских изделий, соприкасающиеся с пищей, не должны выделять свинец и кадмий выше допустимых пределов. Допустимые пределы выделения свинца и кадмия - по ГОСТ 25185.1.
4.9 Поверхность изделий, соприкасающаяся с пищевыми продуктами, должна быть кислотостойкой.
4.10 Глазурованная поверхность должна быть сплошной, ровной, прозрачной, матовой или блестящей, без инородных включений, за исключением шероховатости и матовости, предусмотренных образцом, утвержденным в установленном порядке.
4.11 Изделия должны быть механически прочными, без скрытых трещин.
4.12 Приставные детали должны иметь прочное крепление к основному изделию и выдерживать одноразовую нагрузку, вдвое превышающую массу воды, заполняющей изделие. Указанное требование распространяется на чашки, кружки, кувшины и другие виды изделий, имеющие ручки.
4.13 Термостойкость изделий должна быть не менее 170 °C.
4.14 Изделия должны иметь водопоглощение по черепку не более 3%.
Для просмотра документа целиком скачайте его >>>
