Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 11 ноября 2014 г. N 1528-ст

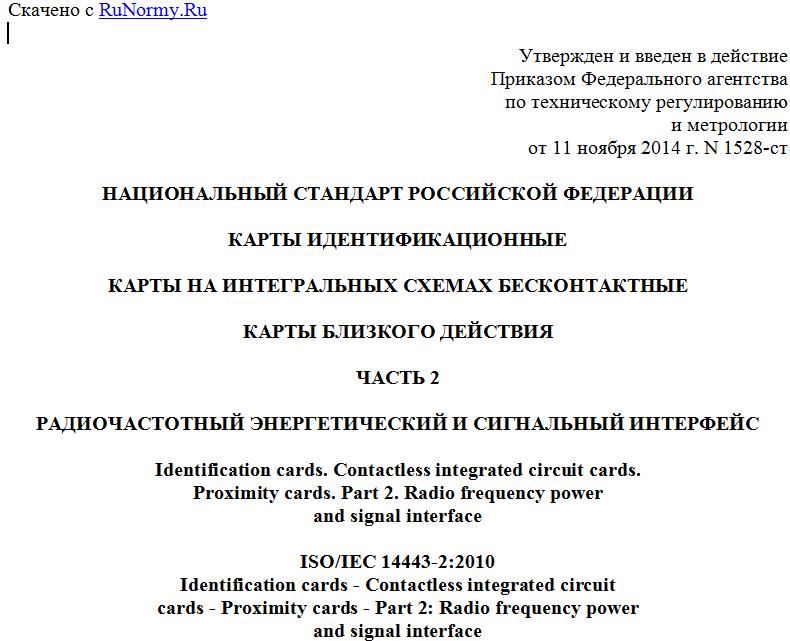

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КАРТЫ ИДЕНТИФИКАЦИОННЫЕ
КАРТЫ НА ИНТЕГРАЛЬНЫХ СХЕМАХ БЕСКОНТАКТНЫЕ
КАРТЫ БЛИЗКОГО ДЕЙСТВИЯ
ЧАСТЬ 2
РАДИОЧАСТОТНЫЙ ЭНЕРГЕТИЧЕСКИЙ И СИГНАЛЬНЫЙ ИНТЕРФЕЙС
Identification cards. Contactless integrated circuit cards.
Proximity cards. Part 2. Radio frequency power
and signal interface
ISO/IEC 14443-2:2010
Identification cards - Contactless integrated circuit
cards - Proximity cards - Part 2: Radio frequency power
and signal interface
(IDT)
ГОСТ Р ИСО/МЭК 14443-2-2014
ОКС 35.240.15
ОКП 40 8470
Дата введения
1 января 2016 года
Предисловие
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) и Техническим комитетом по стандартизации ТК 22 "Информационные технологии" на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 22 "Информационные технологии".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 11 ноября 2014 г. N 1528-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО/МЭК 14443-2:2010 "Карты идентификационные. Карты на интегральных схемах бесконтактные. Карты близкого действия. Часть 2. Радиочастотный энергетический и сигнальный интерфейс" (ISO/IEC 14443-2:2010 "Identification cards - Contactless integrated circuit cards - Proximity cards - Part 2: Radio frequency power and signal interface"), включая изменения A1:2011, A2:2012 и A3:2012.
Изменения к указанному международному стандарту, принятые после его официальной публикации, внесены в текст настоящего стандарта и выделены двойной вертикальной линией, расположенной на полях от соответствующего текста, а обозначение и год принятия изменения приведены в скобках после соответствующего текста.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
6. Некоторые положения международного стандарта, указанного в пункте 4, могут являться объектом патентных прав. Международная организация по стандартизации (ИСО) и Международная электротехническая комиссия (МЭК) не несут ответственности за идентификацию подобных патентных прав.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
ИСО/МЭК 14443 - серия стандартов, описывающих параметры идентификационных карт по ИСО/МЭК 7810 и их применение в рамках обмена информацией.
В настоящем стандарте описаны электрические характеристики двух типов бесконтактного интерфейса между картой близкого действия и терминальным оборудованием близкого действия. Интерфейс включает в себя питание и двунаправленную передачу. Настоящий стандарт необходимо применять совместно с другими частями ИСО/МЭК 14443.
Стандарты на бесконтактные карты охватывают различные типы карт в соответствии с ИСО/МЭК 10536 (карты поверхностного действия), ИСО/МЭК 14443 (карты близкого действия) и ИСО/МЭК 15693 (карты удаленного действия). Данные карты предназначены для работы на ближайшем близком и относительно далеком расстоянии от связанного с ними терминального оборудования.
ИСО/МЭК 14443-2 подготовлен подкомитетом N 17 "Карты и идентификация личности" совместного Технического комитета N 1 ИСО/МЭК "Информационные технологии" (ISO/IEC JTC 1 SC/17).
1. Область применения
Настоящий стандарт устанавливает характеристики полей для обеспечения питания и двунаправленной передачи данных между терминальным оборудованием близкого действия (PCD) и картами или объектами близкого действия (PICC).
Настоящий стандарт не устанавливает требования к средствам генерирования полей связи, а также требования к электромагнитному излучению и нормам воздействия на человеческий организм, которые могут быть различными для разных стран.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие международные стандарты. Для датированных ссылок следует использовать только указанное издание, для недатированных ссылок следует использовать последнее издание указанного документа, включая все поправки:
ИСО/МЭК 10373-6 Карты идентификационные. Методы испытаний. Часть 6. Карты близкого действия (ISO/IEC 10373-6, Identification cards - Test methods - Part 6: Proximity card s)
ИСО/МЭК 14443-1:2008 Карты идентификационные. Карты на интегральных схемах бесконтактные. Карты близкого действия. Часть 1. Физические характеристики (ISO/IEC 14443-1:2008, Identification cards - Contactless integrated circuit cards - Proximity cards - Part 1: Physical characteristics)
(Измененная редакция, Изм. A2:2012).
ИСО/МЭК 14443-3 Карты идентификационные. Карты на интегральных схемах бесконтактные. Карты близкого действия. Часть 3. Инициализация и антиколлизия (ISO/IEC 14443-3, Identification cards - Contactless integrated circuit cards - Proximity cards - Part 3: Initialization and anticollision)
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. длительность бита (bit duration): Время, в течение которого определен логический уровень, в конце которого начинается новый бит.
3.2. бинарная фазовая манипуляция (binary phase shift keying): Фазовая модуляция, при которой фазовый сдвиг равен 180°, и в результате имеется двухфазное состояние.
3.3. модифицированный код Миллера (modified Miller): Метод битового кодирования Миллера, при котором логический уровень в течение длительности бита представлен импульсом в пределах кадра бита.
3.4. коэффициент модуляции, m (modulation index, m): Коэффициент, равный (1 - b)/(1 + b), где b - отношение модулированной амплитуды к исходной амплитуде сигнала.
Примечание. Значение коэффициента может быть выражено в процентах.
3.5. NRZ-L (NRZ-L): Метод битового кодирования, при котором логический уровень в течение длительности бита представлен одним или двумя физическими состояниями устройства передачи.
3.6. поднесущая (subcarrier): Сигнал с частотой fs, используемый для модуляции несущей на частоте fc.
3.7. рабочая область (operating volume): Положения (для каждого класса PICC), в которых соответствующая эталонная PICC устанавливает соответствие PCD всем требованиям настоящего стандарта для данного класса.
(Измененная редакция, Изм. A2:2012).
3.8. Манчестерский код (Manchester): Метод битового кодирования, при котором логический уровень в течение длительности бита представлен последовательностью двух определенных физических состояний устройства передачи; порядок физических состояний в рамках последовательности, определяющей логическое состояние.
3.9. TR0 (TR0): Разграничительный интервал между концом передачи PCD и началом генерации поднесущей PICC.
3.10. TR1 (TR1): Время синхронизации между началом генерации поднесущей PICC и началом модуляции поднесущей PICC.
4. Обозначения и сокращения
ASK - амплитудная манипуляция (amplitude shift keying);
BPSK - бинарная фазовая манипуляция (binary phase shift keying);
NRZ-L - уровень кодирования без возврата к нулю (L - уровень) (non-return to zero);
OOK - амплитудная манипуляция (on/off keying);
PauseA - импульс модуляции PCD, тип A;
PCD - терминальное оборудование близкого действия (proximity coupling device);
PICC - карта или объект близкого действия (proximity card or object);
RF - радиочастота;
EMD - электромагнитная помеха, генерируемая PICC как паразитная;
VE,PICC - предел EMD, PICC;
VE,PCD - предел EMD, PCD;
(Измененная редакция, Изм. A1:2011).
VLMA,PCD - минимальная амплитуда нагрузочной модуляции для приема PCD;
VLMA,PICC - минимальная амплитуда нагрузочной модуляции для передачи PICC;
(Измененная редакция, Изм. A2:2012).
a - коэффициент формы импульса, тип A;
b - отношение между амплитудой модулированного и исходного сигнала, тип B;
fc - частота рабочего поля (частота несущей);
fs - частота поднесущей (frequency of subcarrier);
H - эквивалентная напряженность однородного магнитного поля;
