Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 30 октября 2014 г. N 1462-ст

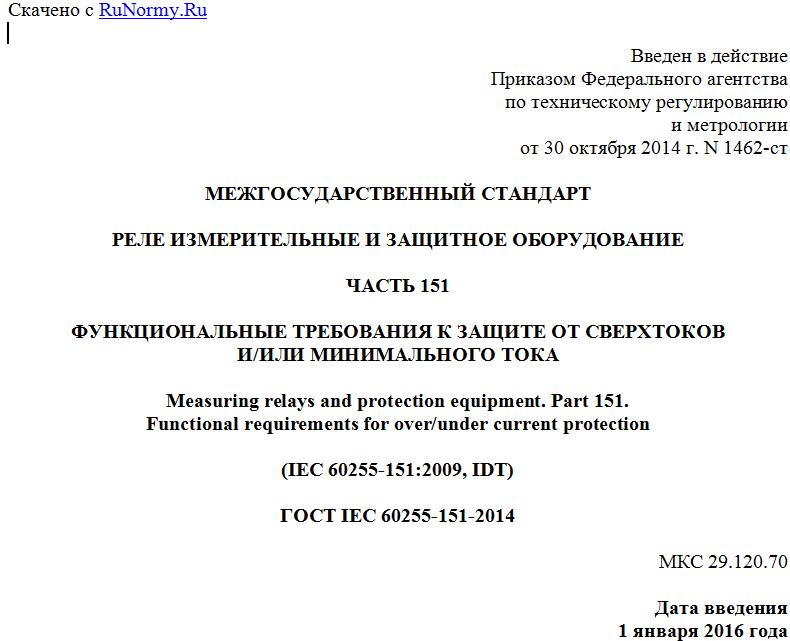

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
РЕЛЕ ИЗМЕРИТЕЛЬНЫЕ И ЗАЩИТНОЕ ОБОРУДОВАНИЕ
ЧАСТЬ 151
ФУНКЦИОНАЛЬНЫЕ ТРЕБОВАНИЯ К ЗАЩИТЕ ОТ СВЕРХТОКОВ
И/ИЛИ МИНИМАЛЬНОГО ТОКА
Measuring relays and protection equipment. Part 151.
Functional requirements for over/under current protection
(IEC 60255-151:2009, IDT)
ГОСТ IEC 60255-151-2014
МКС 29.120.70
Дата введения
1 января 2016 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Автономной некоммерческой организацией "Научно-технический центр "Энергия" (АНО "НТЦ "Энергия") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 июня 2014 г. N 45)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 октября 2014 г. N 1462-ст межгосударственный стандарт ГОСТ IEC 60255-151-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2016 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60255-151:2009 Measuring relays and protection equipment - Part 151: Functional requirements for over/under current protection (Реле измерительные и защитное оборудование. Часть 151. Функциональные требования к защите от сверхтоков и/или минимального тока).
Международный стандарт разработан Техническим комитетом по стандартизации IEC/TC 95 "Измерительные реле и защитное оборудование".
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном агентстве по техническому регулированию и метрологии.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
Настоящий стандарт является одной из частей серии межгосударственных стандартов, разрабатываемых на базе международных стандартов серии IEC 60255 на электрические реле измерения, контроля и управления. Настоящий стандарт относится к стандартам на измерительные реле.
Целями настоящего стандарта являются:
- установление единых требований к характеристикам и снятие проблем вследствие разницы между различными стандартами применительно к измерительным реле, выполняющим функции реализации защиты оборудования от сверхтоков или отключения цепи при минимально допустимых токах;
- достижение унифицированного подхода в международном производстве к измерительным реле и защитному оборудованию.
Настоящий стандарт устанавливает общие требования безопасности, предъявляемые к измерительным реле и защитному оборудованию. В качестве основы использованы положения из общих стандартов по безопасности с дополнением специфичных требований к измерительным реле и защитному оборудованию.
Настоящий стандарт может быть использован при подтверждении соответствия измерительных реле техническим регламентам на низковольтное оборудование.
1 Область применения и цель
Настоящий стандарт устанавливает минимальные требования к токовым реле сверхтока и минимального тока. Настоящий стандарт включает в себя определение функций защиты, характеристик измерений и времени возврата.
Настоящий стандарт определяет воздействующие факторы, которые влияют на точность характеристик в условиях стабильного состояния и их исполнение в период динамических изменений. Методология испытаний для подтверждения характеристик и точности их исполнения также рассматривается настоящим стандартом.
Настоящий стандарт рассматривает следующие функциональные характеристики в области сверхтоков и минимальных токов:
[1], функциональный код [2], логический код
Период мгновенной защиты от сверхтоков 50 PIOC
Период выдержки срабатывания защиты от сверхтоков 51 PTOC
Мгновенная защита тока замыкания на землю 50N/50G PIOC
Выдержка срабатывания защиты от замыкания на землю 51N/51G PTOC
Обратнозависимая характеристика защиты от сверхтоков или защита от небаланса тока 46 PTOC
Период защиты от низкого тока 37 PTUC
Защита от сверхтока, зависимая от напряжения 51V PVOC
Настоящий стандарт не рассматривает тепловые электрические реле по [3]. Основные требования к измерительным реле и защитному оборудованию указаны в IEC 60255-1.
2 Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
IEC 60050-447 International Electrotechnical Vocabulary - Part 447: Measuring relays (Международный электротехнический словарь. Глава 447. Измерительные реле)
IEC 60255-1 Measuring relays and protection equipment - Part 1: Common requirements (Реле измерительные и защитное оборудование. Часть 1. Общие требования)
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 теоретическая кривая зависимости времени от характеристической величины (theoretical curve of time versus characteristic quantity): Кривая, представляющая зависимость между теоретическим заданным временем срабатывания и характеристической величиной.
3.2 кривая максимальных и минимальных пределов времени срабатывания (curves of maximum and minimum limits of the operate time): Кривые зависимостей с допустимым отклонением каждой между теоретическими максимальным и минимальным временем срабатывания и характеристическими величинами.
3.3 значение уставки (начальное) характеристической величины (GS) [setting value (start) of the characteristic quantity (GS)]: Значение уставки, применяемое для определения теоретической кривой времени, в зависимости от характеристической величины.
3.4 пороговое значение (GT) [threshold value of the characteristic quantity (GT)]: Наибольшее и наименьшее значения входной характеристической величины для зависимых от времени характеристик, при которых реле сверхтока и минимального тока гарантированно срабатывают.
3.5 время начала (start time): Длительность интервала времени между состоянием, когда характеристическая величина измерительного реле, находящегося в начальном или исходном состоянии, изменяется в заданных условиях, до момента, когда появляется начальный сигнал.
3.6 время срабатывания (operate time): Длительность интервала времени между состоянием, когда входная воздействующая или характеристическая величина измерительного реле, находящегося в начальном или исходном состоянии, принимает в заданных условиях определенное значение, до момента, когда реле завершает срабатывание.
[IEV 447-05-05]
3.7 время трогания (disengaging time): Длительность интервала времени от момента начала изменения значения количества энергии входной характеристической величины, от которой реле расцепляется, до момента наступления состояния расцепления.
[IEV 447-05-10]
3.8 время возврата (reset time): Длительность интервала времени от момента, когда характеристическая величина измерительного реле, находящегося в условиях срабатывания, изменяется в определенных условиях, до момента, когда реле возвращается в исходное состояние.
[IEV 447-05-06]
3.9 время обратимости воздействия (overshoot time): Разница между временем срабатывания реле при заданном значении входной воздействующей величины и максимальной длительностью ее воздействия, когда при внезапном ее снижении (для реле сверхтока)/возрастании (для реле минимального тока) до заданного значения, ниже (для реле сверхтока)/выше (для реле минимального тока) которого значение уставки недостаточно для того, чтобы вызвать срабатывание.
3.10 регулируемая уставка времени (TMS) [time multiplier setting (TMS)]: Значение уставки, характеризующее фактор регулировки, которое может быть применено изготовителем для теоретической кривой зависимости времени от характеристической величины.
