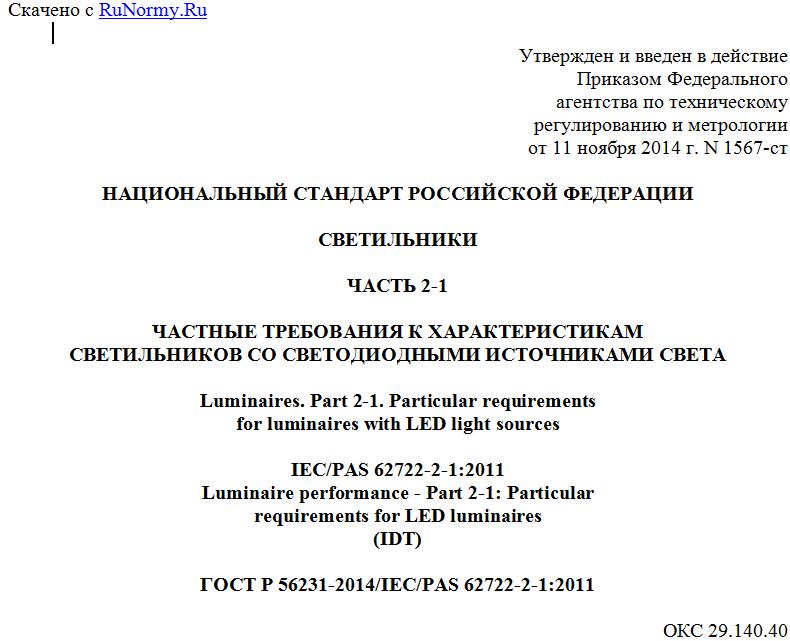

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 11 ноября 2014 г. N 1567-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СВЕТИЛЬНИКИ
ЧАСТЬ 2-1
ЧАСТНЫЕ ТРЕБОВАНИЯ К ХАРАКТЕРИСТИКАМ
СВЕТИЛЬНИКОВ СО СВЕТОДИОДНЫМИ ИСТОЧНИКАМИ СВЕТА
Luminaires. Part 2-1. Particular requirements
for luminaires with LED light sources
IEC/PAS 62722-2-1:2011
Luminaire performance - Part 2-1: Particular
requirements for LED luminaires
(IDT)
ГОСТ Р 56231-2014/IEC/PAS 62722-2-1:2011
ОКС 29.140.40
ОКП 34 6100
Дата введения
1 июля 2015 года
Предисловие
1. Подготовлен Обществом с ограниченной ответственностью "Всероссийский научно-исследовательский, проектно-конструкторский светотехнический институт им. С.И. Вавилова" (ООО "ВНИСИ") на основе собственного аутентичного перевода на русский язык международного документа, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 332 "Светотехнические изделия".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 11 ноября 2014 г. N 1567-ст.
4. Настоящий стандарт идентичен международному документу IEC/PAS 62722-2-1(2011) "Характеристики светильников. Часть 2-1. Частные требования для светодиодных светильников" (IEC/PAS 62722-2-1:2011 "Luminaire performance - Part 2-1: Particular requirements for LED luminaires").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и действующие в этом качестве межгосударственные стандарты, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
6. Некоторые положения международного стандарта, указанного в пункте 4, могут являться объектом патентных прав. Международная электротехническая комиссия (МЭК) не несет ответственности за идентификацию подобных патентных прав.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт устанавливает частные требования к характеристикам светильников со светодиодными источниками света (далее - светильники), а также методы испытаний.
Настоящий стандарт распространяется на светильники общего освещения следующих типов:
- A - светильники со светодиодными модулями (СД-модулями), не соответствующими требованиям МЭК/PAS 62717;
- B - светильники с СД-модулями, соответствующими требованиям МЭК/PAS 62717;
- C - светильники со светодиодными лампами, соответствующие требованиям МЭК/PAS 62722-1.
Примечание. Определение СД-модуля приведено в МЭК/TS 62504.
Испытания светильников по настоящему стандарту относят к испытаниям типа.
Настоящий стандарт не распространяется на светильники с цветными и органическими светодиодами.
Настоящий стандарт применяют совместно с МЭК/PAS 62722-1.
К светильникам с СД-модулями применяют положения МЭК/PAS 62717.
Продолжительность горения светильников достаточно большая, что затрудняет проводить соответствующие ей по длительности испытания, целью которых является подтверждение заявленной изготовителем или ответственным поставщиком продолжительности горения. Поэтому настоящий стандарт устанавливает длительность испытаний светильников на продолжительность горения, равную 25% номинальной продолжительности горения, но не более 6000 ч.
Поскольку длительность испытаний ограничена, то продолжительность горения светильников определяют как время, за которое световой поток снижается до определенного значения. По этому критерию нельзя однозначно определить продолжительность горения светильников. Информацию по допустимым значениям снижения светового потока светильников предоставляет производитель или ответственный поставщик перед началом проведения испытаний.
Метод определения продолжительности горения светильников, основанный на экстраполяции данных их испытаний (находится в стадии рассмотрения).
Критерии оценки заявленной продолжительности горения светильников приведены в МЭК/PAS 62717, приложение C.
Допустимое отклонение напряжения источника питания светильников при температуре окружающей среды, заявленной изготовителем, составляет +/- 10% номинального напряжения источника питания.
2. Нормативные ссылки
Нижеследующие стандарты обязательны при применении настоящего стандарта. Для датируемых ссылок применяют только цитируемое издание. Для недатированных ссылок применимо последнее издание стандарта (включая все изменения):
МЭК/PAS 62722-1 Светильники. Часть 1. Общие требования к характеристикам (IEC/PAS 62722-1, Luminaire performance - Part 1: General requirements)
МЭК/PAS 62717 Светодиодные модули для общего освещения. Эксплуатационные требования (IEC/PAS 62717, LED modules for general lighting - Performance requirements)
МЭК/TS 62504 Общее освещение. Светодиоды и светодиодные модули. Термины и определения (IEC/TS 62504, General lighting - LEDs and LED modules - Terms and definitions).
3. Термины и определения
В настоящем стандарте применены термины по МЭК/PAS 62717, раздел 3, а также следующие термины с соответствующими определениями:
3.1. Светильник со светодиодами (LED luminaire): светильник, в котором в качестве источников света использованы светодиоды.
3.2. Серия светильников со светодиодами (family of LED luminaires): светильники, имеющие:
- СД-модули (со встроенным или с независимым устройством управления, или без устройства управления), работающие при одних и тех же условиях;
- СД-модули, устанавливаемые одним и тем же способом (см. МЭК 62031, раздел 6);
- один и тот же класс защиты от поражения электрическим током;
- аналогичную конструкцию, в том числе по применяемым материалам и компонентам.
3.3. Температура (temperature), tq: температура воздуха, окружающего светильник, зависимая от конструкции светильника.
Примечания
1. tq <= ta. Температура ta указана в МЭК 60598-1 (1.2.25).
2. В зависимости от заявленной продолжительности горения светильников возможны несколько значений температуры tq.
3.4. Светодиодный источник света (LED light source): светодиодная лампа или СД-модуль.
4. Информация о параметрах светильников
Изготовитель или ответственный поставщик в эксплуатационной документации или на веб-сайте должен представлять информацию о параметрах светильников, приведенную в таблице 1.
Примечание. Эту информацию указывают в дополнение к маркировке светильников по МЭК 60598-1.
Таблица 1
Информация о параметрах светильников <1>
Наименование характеристики
a) Потребляемая мощность, Вт
b) Световой код <2>
c) Номинальный световой поток, лм
d) Номинальная продолжительность горения СД-модуля в светильнике, ч, и соответствующее ей снижение светового потока Lx
e) Доля отказов Fy, соответствующая номинальной продолжительности горения СД-модуля в светильнике
f) Код снижения светового потока <3>
g) Значения координат цветности при 0 ч наработки и после 25% номинальной продолжительности горения, но не более 6000 ч <4>
h) Коррелированная цветовая температура, К
i) Индекс цветопередачи
j) Температура tq <5>
k) Световая отдача светильника, лм/Вт
l) Время отжига, если оно отлично от 0 ч
<1> Рекомендуемая информация. <2> Согласно МЭК/PAS 62717, приложение D. <3> Согласно МЭК/PAS 62717 (раздел 10, таблица 6). <4> Согласно МЭК/PAS 62717 (раздел 9, таблица 5). <5> См. Приложение A (A.1, последний абзац).
Проверку наличия информации о параметрах светильников проводят внешним осмотром.
5. Не использован.
6. Условия проведения испытаний
