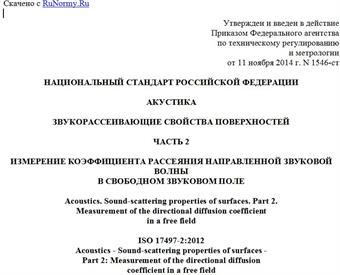

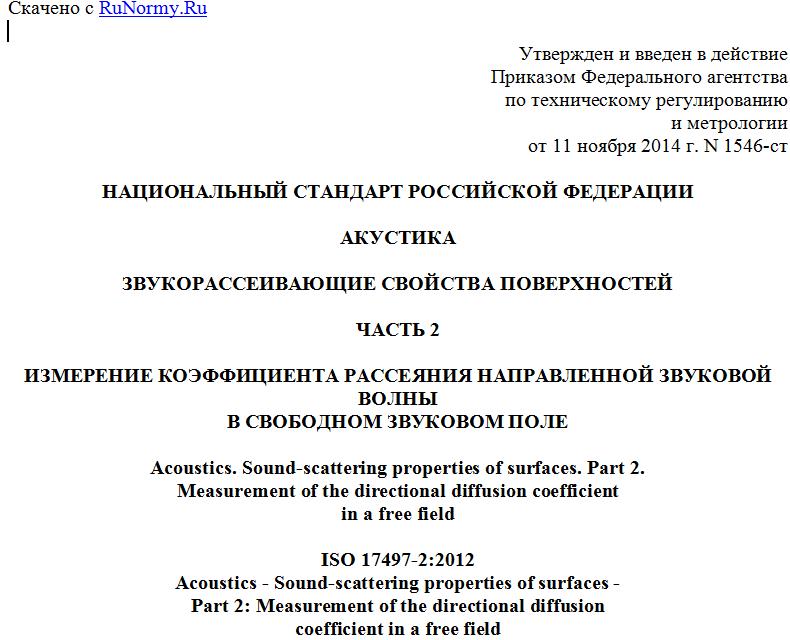

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 11 ноября 2014 г. N 1546-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АКУСТИКА
ЗВУКОРАССЕИВАЮЩИЕ СВОЙСТВА ПОВЕРХНОСТЕЙ
ЧАСТЬ 2
ИЗМЕРЕНИЕ КОЭФФИЦИЕНТА РАССЕЯНИЯ НАПРАВЛЕННОЙ ЗВУКОВОЙ ВОЛНЫ
В СВОБОДНОМ ЗВУКОВОМ ПОЛЕ
Acoustics. Sound-scattering properties of surfaces. Part 2.
Measurement of the directional diffusion coefficient
in a free field
ISO 17497-2:2012
Acoustics - Sound-scattering properties of surfaces -
Part 2: Measurement of the directional diffusion
coefficient in a free field
(IDT)
ГОСТ Р ИСО 17497-2-2014
ОКС 17.140.20
Дата введения
1 декабря 2015 года
Предисловие
1. Подготовлен Открытым акционерным обществом "Научно-исследовательский центр контроля и диагностики технических систем" (АО "НИЦ КД") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 358 "Акустика".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 11 ноября 2014 г. N 1546-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 17497-2:2012 "Акустика. Звукорассеивающие свойства поверхностей. Часть 2. Измерение коэффициента рассеяния направленной звуковой волны в свободном звуковом поле" (ISO 17497-2:2012 "Acoustics - Sound-scattering properties of surfaces - Part 2: Measurement of the directional diffusion coefficient in a freefield").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
Интенсивность рассеяния звуковых волн при отражении от поверхностей имеет большое значение во всех областях применения акустики помещений, например в концертных залах, студиях звукозаписи, производственных помещениях и реверберационных акустических камерах. Степень рассеяния и поглощения звука в помещении являются важными параметрами его акустического качества. Настоящий стандарт описывает свойства и устанавливает методы измерения параметров звукорассеивающих поверхностей.
Коэффициент рассеяния введен в ИСО 17487-1. В настоящем стандарте рассматривается метод измерения направленного коэффициента рассеяния, который отличается от коэффициента рассеяния при случайных углах падения звуковой волны, но связан с ним. В то время как коэффициент рассеяния является грубой мерой, описывающей степень рассеяния звука, направленный коэффициент рассеяния описывает однородность рассеяния по направлениям, т.е. качество диффузной поверхности. Следовательно, обе указанные характеристики являются необходимыми и имеют различное назначение.
1. Область применения
Настоящий стандарт устанавливает метод измерения направленного коэффициента рассеяния поверхностей.
Направленный коэффициент рассеяния характеризует однородность распределения по направлениям отраженного от поверхности звука. Он является мерой качества, необходимой производителям и пользователям изделий, поверхности которых рассеивают звук в соответствии с назначением или непреднамеренно. Стандарт предназначен также разработчикам и пользователям лучевых моделей акустики помещений. Направленный коэффициент рассеяния не может быть непосредственно использован в качестве исходной величины в алгоритме прямого лучевого моделирования акустики помещений.
В настоящем стандарте устанавливается метод свободного поля.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Недатированную ссылку относят к последней редакции ссылочного стандарта, включая его изменения.
ИСО 266 Акустика. Предпочтительные частоты (ISO 266, Acoustics - Preferredfrequencies)
МЭК 61260 Электроакустика. Фильтры октавные и на долю октавы (IEC 61260, Electroacoustics - Octave-bandandfractional-octave-bandfilters)
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. звуковой луч (soundray): Линия одного из возможных направлений распространения звука от источника.
3.2. зеркальное отражение (specularreflection): Отражение по закону Снеллиуса, при котором угол отражения равен углу падения.
Примечание 1. Зеркальное отражение можно получить от плоской твердой поверхности, размеры которой значительно больше длины волны падающего звука.
3.3. область зеркального отражения (specularzone): Область, заключенная между линиями, проведенными от мнимого источника, построенного относительно заданной опорной плоской поверхности через края этой поверхности к приемной дуге или полусфере, на которых расположены точки измерений.
Примечание 1. Опорная плоская поверхность является плоскостью с жесткой поверхностью и имеющей такую же форму проекции или контур, как у испытуемой звукорассеивающей поверхности.
Примечание 2. Точка пересечения звукорассеивающей поверхности с лучом, проведенным из мнимого источника в точку измерения, принимается за точку зеркального отражения (см. рисунок 1).
--------------------------------
<*> В оригинале ISO 17497-2:2012 применен термин "геометрические модели", которому в русскоязычной научно-технической литературе соответствуют математические модели акустики помещений, основанные на принципах лучевого распространения звука в помещениях.
1 - источник, 2 - область зеркального отражения,
3 - звукорассеивающая поверхность,
4 - мнимый источник, 5 - приемная дуга
Рисунок 1. Определение области зеркального отражения
3.4. дальнее поле (farfield): Область, в которой уровень звукового давления отраженного от испытуемой звукорассеивающей поверхности звука спадает на 6 дБ при удвоении расстояния в направлении от мнимого источника.
Примечание 1. В области ближнего поля вид углового распределения звукового поля зависит от расстояния от звукорассеивающей поверхности.
3.5. одномерный диффузор (singleplanediffuser): Поверхность с анизотропными звукорассеивающими свойствами, подобная цилиндру или одномерному диффузору Шредера.
Примечание 1. Для таких поверхностей коэффициент рассеяния измеряют в плоскости максимального рассеяния.
3.6. многомерный диффузор (multiple-planediffuser): Поверхность с практически изотропными звукорассеивающими свойствами, подобная полусфере или двумерному диффузору Шредера.
Примечание 1. Для таких поверхностей общий коэффициент рассеяния получают путем измерений на полусфере. Альтернативно могут быть выполнены измерения в двух ортогональных плоскостях.
3.7. отклик в полярных координатах на полуокружности (semicircularpolarresponse): Уровень звукового давления рассеянного поверхностью звука как функция угла, отсчитываемого от нормали к поверхности в заданной плоскости, в условиях свободного или полусвободного поля на полуокружности заданного радиуса с центром в опорной точке.
Примечание 1. Отсчетной нормалью является перпендикулярный вектор, направленный наружу к внешней поверхности опорной плоскости. Опорной точкой является геометрический центр тяжести опорной плоской поверхности.
3.8. отклик в полярных координатах на полусфере (semisphericalpolarresponse): Уровень звукового давления рассеянного поверхностью звука как функция сферических координат от нормали к поверхности в условиях свободного или полусвободного поля на полусфере с центром в опорной точке.
3.9. направленный коэффициент рассеяния (directionaldiffusioncoefficient): Мера однородности рассеяния поверхностью звука для одного положения источника.
Примечание 1. Величина изменяется в пределах от 0 до 1. При полном рассеянии звука поверхностью направленный коэффициент рассеяния равен 1. Однако реальные диффузоры имеют коэффициент рассеяния более 0,7. Если отличное от нуля рассеянное звуковое давление принимается одним микрофоном, то коэффициент рассеяния равен нулю. Нижний индекс обозначает угол падения относительно нормали к поверхности. Символом обозначен азимутальный угол.
3.10. коэффициент рассеяния при случайных углах падения (реверберационный коэффициент рассеяния) (random-incidencediffusioncoefficient) d: Мера однородности рассеяния излучения представительного образца источника звука по полной полуокружности для одномерного диффузора или по всей полусфере для полусферического диффузора.
Примечание 1. Для расчета коэффициента рассеяния используют средние или взвешенные значения направленного коэффициента рассеяния для различных положений источника, как указано в 8.4. Рекомендации по обеспечению репрезентативности набора источников приведены в 6.2.2. Отсутствие индекса у символа d означает, что коэффициент рассеяния берется при случайных углах падения.
