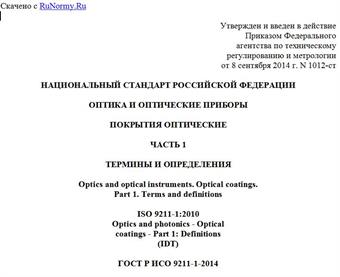

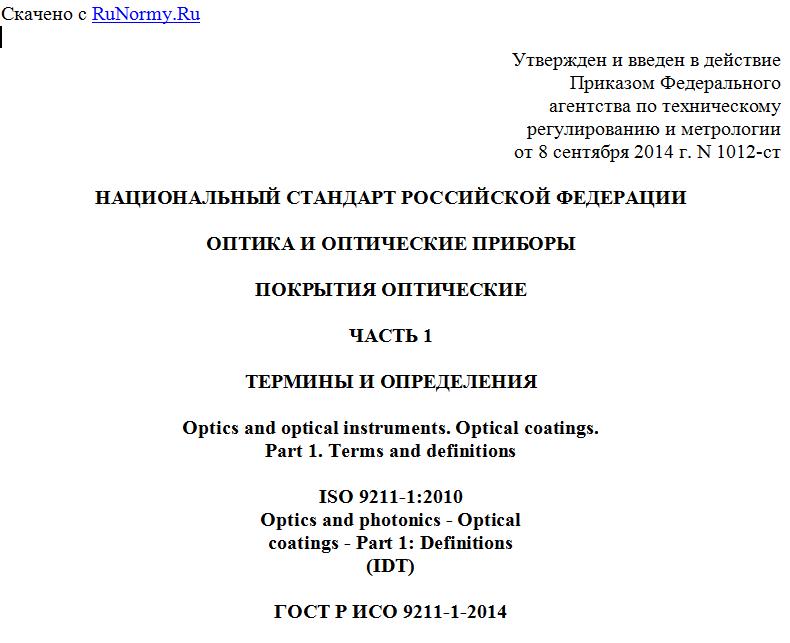

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 8 сентября 2014 г. N 1012-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОПТИКА И ОПТИЧЕСКИЕ ПРИБОРЫ
ПОКРЫТИЯ ОПТИЧЕСКИЕ
ЧАСТЬ 1
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Optics and optical instruments. Optical coatings.
Part 1. Terms and definitions
ISO 9211-1:2010
Optics and photonics - Optical
coatings - Part 1: Definitions
(IDT)
ГОСТ Р ИСО 9211-1-2014
ОКС 11.040.55
ОКП 944200
Дата введения
1 сентября 2015 года
Предисловие
1 ПОДГОТОВЛЕН Открытым акционерным обществом "ТКС-оптика" совместно с рабочей группой ПК 3 "Оптические материалы и детали" Технического комитета ТК 296 "Оптика и оптические приборы" на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Управлением технического регулирования и стандартизации Федерального агентства по техническому регулированию и метрологии
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 08 сентября 2014 г. N 1012-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 9211-1:2010 "Оптика и фотоника. Оптические покрытия. Часть 1. Определения" (ISO 9211-1:2010 "Optics and photonics - Optical coatings - Part 1: Definitions").
Наименование настоящего стандарта изменено для приведения в соответствие с ГОСТ Р 1.5-2012 (подраздел 3.5)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
Введение
ИСО (Международная организация по стандартизации) - всемирная федерация национальных комитетов по стандартизации (комитеты - члены ИСО). Международные стандарты обычно подготавливаются Техническими комитетами ИСО. Каждый комитет-член, заинтересованный темой, по которой создан Технический комитет, имеет право быть представленным в данном комитете. В работе также принимают участие международные правительственные и неправительственные организации совместно с ИСО. ИСО тесно сотрудничает с Международной электротехнической комиссией (МЭК) по всем вопросам электротехнической стандартизации.
Международные стандарты подготовлены в соответствии с правилами, приведенными в Директивах ИСО/МЭК, часть 2.
Основная задача Технических комитетов - подготовка международных стандартов. Проекты международных стандартов, принятые Техническими комитетами, передаются комитетам-членам для голосования. Публикация в качестве международного стандарта требует одобрения, как минимум, 75% голосующих комитетов - членов ИСО.
Следует отметить, что некоторые элементы настоящего стандарта подпадают под действие патентных прав. ИСО не несет ответственности за нарушение таких патентных прав.
ИСО 9211-1 подготовлен Техническим комитетом ИСО/ТК 172 "Оптика и фотоника", подкомитетом ПК 3 "Оптические материалы и детали".
Второе издание отменяет и заменяет первое издание ИСО 9211-1:1994, пересмотренное с технической точки зрения.
ИСО 9211 состоит из следующих частей под общим наименованием "Оптика и фотоника - Покрытия оптические":
- Часть 1. Определения;
- Часть 2. Оптические свойства;
- Часть 3. Стойкость к окружающей среде;
- Часть 4. Специальные методы испытаний.
1 Область применения
В настоящем стандарте приведены термины, относящиеся к оптическим покрытиям. Термины сгруппированы в четыре класса: основные определения, определения покрытий по функции, определения общих дефектов покрытий и прочие определения.
2 Основные определения
2.1 Термины, относящиеся к поверхностной обработке
2.1.1 поверхностная обработка компонентов и подложек: Нанесение материала(ов) покрытия для изменения начальных оптических, физических или химических свойств поверхности компонента. en surface treatment of components and substrates
Примечание - Подложки считаются геометрически совершенными и оптически однородными. Фактически, подложка и покрытие рассматриваются и измеряются экспериментально как единое целое.
2.1.2 среда падения: Среда, из которой электромагнитное излучение входит в покрытие. en incident medium
2.1.3 среда выхода: Среда, в которую электромагнитное излучение выходит из покрытия. en emergent medium
Примечание - Кроме механической поддержки подложка, несущая покрытие, физически может являться средой падения и/или выхода.
2.2 Термины, относящиеся к оптическим свойствам покрытой поверхности
2.2.1 Общие положения
Оптические свойства покрытой поверхности характеризуются спектрофотометрическими значениями. Эти значения связаны с энергией, переносимой электромагнитными волнами (лучистой или световой), и зависят от длины волны, угла падения и состояния поляризации. Дополнительное воздействие может быть вызвано рассеянием.
Примечания
1 Функциональная спектральная зависимость обычно обозначается записью длины волны в скобках как часть обозначения.
2 Длину волны можно заменить волновым числом или энергией фотона (hv), где h - постоянная Планка; v - частота. Рекомендуемые единицы: нанометр (нм) или микрометр (мкм) для длины волны, обратный сантиметр (см-1) для волнового числа и электрон-Вольт (эВ) для энергии фотона.
2.2.2 спектральный коэффициент пропускания : Отношение спектральной концентрации передаваемого лучистого или светового потока к концентрации падающего излучения. [ИСО 80000-7:2008, определение 7-22.3] en spectral transmittance
Примечание - Спектральный коэффициент пропускания связан со спектральной оптической плотностью соотношением .
2.2.3 спектральный коэффициент отражения : Отношение спектральной концентрации отраженного лучистого или светового потока к концентрации падающего излучения. [ИСО 80000-7:2008, определение 7-22.2] en spectral reflectance
2.2.4 спектральный коэффициент поглощения : Отношение спектральной концентрации поглощенного лучистого или светового потока к концентрации падающего излучения. [ИСО 80000-7:2008, определение 7-22.1] en spectral absorptance
2.2.5 спектральное рассеяние: Изменение пространственного распределения излучения, распространяющегося в нескольких направлениях, поверхностью или средой без изменения частоты монохроматических составляющих излучения. en spectral scattering
Примечания 1 Величины, определенные в 2.2.1.1 - 2.2.1.4, взаимосвязаны следующим образом: при ; , где - нормальный спектральный коэффициент пропускания (направленный); - нормальный спектральный коэффициент отражения (направленный); - рассеянный спектральный коэффициент пропускания (диффузный); - рассеянный спектральный коэффициент отражения (диффузный). 2 Эти значения можно представить в виде среднего значения в диапазоне длин волн от до следующим образом: где .
2.2.6 показатель преломления : Отношение скорости распространения электромагнитного излучения в вакууме к скорости распространения электромагнитного излучения в среде. en refractive index
2.2.7 угол падения: Угол между нормалью к поверхности и падающим лучом. en angle of incidence
2.2.8 плоскость падения: Плоскость, содержащая нормаль к поверхности и падающий луч. en plane of incidence
2.3 Термины, относящиеся к колориметрическим параметрам
