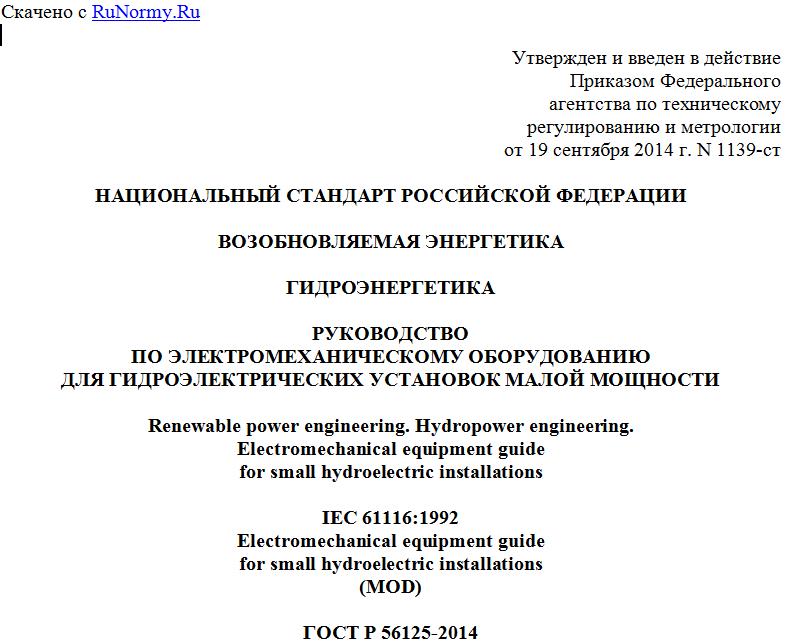

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВОЗОБНОВЛЯЕМАЯ ЭНЕРГЕТИКА
ГИДРОЭНЕРГЕТИКА
РУКОВОДСТВО
ПО ЭЛЕКТРОМЕХАНИЧЕСКОМУ ОБОРУДОВАНИЮ
ДЛЯ ГИДРОЭЛЕКТРИЧЕСКИХ УСТАНОВОК МАЛОЙ МОЩНОСТИ
Renewable power engineering. Hydropower engineering.
Electromechanical equipment guide
for small hydroelectric installations
IEC 61116:1992
Electromechanical equipment guide
for small hydroelectric installations
(MOD)
ГОСТ Р 56125-2014
(МЭК 61116:1992)
ОКС 27.140
Дата введения
1 июля 2016 года
Предисловие
1. Подготовлен Открытым акционерным обществом "Научно-исследовательский институт энергетических сооружений" (ОАО "НИИЭС") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 330 "Процессы, оборудование и энергетические системы на основе возобновляемых источников энергии".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 19 сентября 2014 г. N 1139-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 61116:1992 "Руководство по электромеханическому оборудованию для гидроэлектрических установок малой мощности" (IEC 61116:1992 "Electromechanical equipment guide for small hydroelectric installations") путем изменения отдельных фраз (слов, значений показателей), которые выделены в тексте курсивом.
Внесение указанных технических отклонений направлено на учет особенности объекта и/или аспекта стандартизации, характерные для Российской Федерации.
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт является руководством по поставке электромеханического оборудования для гидроэлектрических установок с агрегатами, выходная мощность которых не превышает 5 МВт, а номинальный диаметр рабочего колеса не превышает 3 м (гидроэлектрических установок малой мощности). Данные границы условны и не определяют абсолютных пределов изменения мощности и габаритных размеров.
Настоящий стандарт регламентирует отношения между покупателем (заказчиком) и поставщиком гидроэлектрических установок малой мощности (далее - гидроэлектростанция, ГЭС) и их электромеханического оборудования (далее - оборудование). Настоящий стандарт не распространяется на строительные работы, не содержит административные или коммерческие условия поставки.
Целью настоящего стандарта является информационная поддержка заказчика оборудования при:
- подготовке конкурсных документов (подготовке запроса на поставку ГЭС или оборудования);
- оценке конкурсных документов;
- взаимодействии с поставщиком во время проектирования и изготовления оборудования;
- контроле качества на стадии производства и продвижения на рынок;
- монтаже на месте установки;
- сдаче в эксплуатацию;
- проведении аттестационных испытаний;
- эксплуатации и обслуживании.
Настоящий стандарт содержит:
- основные требования к электромеханическому оборудованию гидроэлектрических установок малой мощности;
- технические спецификации электромеханического оборудования, исключая габаритные размеры и стандартные ряды;
- требования по аттестации, эксплуатации и обслуживанию.
Требования, установленные в документах на гидроэлектрическую установку малой мощности, должны быть как можно более простыми, но должны удовлетворительно описывать конкретные условия работы. Избыточные требования к гидроэлектрической установке малой мощности могут оказать отрицательное влияние на экономику проекта.
Требования настоящего стандарта не распространяются на начальную стадию исследований по созданию гидроэлектрических установок малой мощности, то есть на предварительное исследование и технико-экономическое обоснование. Настоящий стандарт также не содержит требований к экономическим исследованиям при создании гидроэлектрических установок малой мощности. Настоящий стандарт не заменяет собой обязательные требования к проектированию, производству, пусконаладочным работам и проведению испытаний оборудования.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 51238-98 Нетрадиционная энергетика. Гидроэнергетика малая. Термины и определения
ГОСТ 5616-89 Генераторы и генераторы-двигатели электрические гидротурбинные. Общие технические условия
ГОСТ 24291-90 Электрическая часть электростанции и электрической сети. Термины и определения
ГОСТ 25941-83 Машины электрические вращающиеся. Методы определения потерь и коэффициента полезного действия (IEC 34-2, IEC 34-2A, MOD).
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 51238.
4. Методология создания гидроэлектростанции
Блок-схема процедуры создания ГЭС приведена на рисунке ДА.1 Приложения ДА.
Блок-схема, приведенная на рисунке ДА.1, включает в себя подготовку технического задания на поставку ГЭС или оборудования, оценку конкурсных документов, производство ГЭС или оборудования, а также эксплуатацию и техническое обслуживание ГЭС или оборудования.
Блок-схема, приведенная на рисунке ДА.1, показывает взаимосвязь между различными этапами и сферами ответственности всех сторон, задействованных в создании ГЭС (инженера-консультанта, инженера, осуществляющего шефнадзор, и пользователей).
В случае если заказчик не имеет собственных инженерных кадров или инженеров-консультантов, он может по договоренности с подрядчиками заказать поставку "под ключ" или нанять генерального подрядчика, ответственного за поставку всего электромеханического оборудования или его части (например, за поставку турбины, генератора, комплекта оборудования водопроводящего тракта и т.д.).
5. Описание гидроэлектростанции и условий ее эксплуатации
Данные, требования к которым приведены в 5.1 - 5.5, должны быть представлены в запросе на поставку ГЭС или оборудования (далее - запрос на поставку). В некоторых случаях не все данные могут быть доступны на момент подготовки запроса на поставку ГЭС. В таких случаях заказчик должен предоставить поставщику информацию для разработки проектной документации на ГЭС. Чем больше информации будет предоставлено поставщику, тем легче ему будет понять суть проекта и, следовательно, тем лучшее техническое решение он примет.
5.1. Местные условия
5.1.1. В запросе на поставку должны быть описаны местные условия, в которых предполагается создать ГЭС.
5.1.2. В запрос на поставку должен быть включен топографический план местности, где планируется создать ГЭС, а также геологический профиль места проведения основных работ (см. рисунок ДА.4 Приложения ДА) и размещения следующих конструктивных элементов ГЭС:
- водозабор;
- водохранилище;
- проточный тракт;
- уравнительный резервуар;
- напорный бассейн;
- шлюз;
- здание ГЭС;
- уровни верхнего и нижнего бьефов и их главные характеристики (профиль, размер, материалы и т.д.). Обозначить состав грунтов основания (пески, скальные, глинистые и т.д.).
5.1.3. Чертежи размещения конструктивных элементов ГЭС, приведенных в 5.1.2, должны быть согласованы с топографическим планом.
5.1.4. На предполагаемом месте размещения ГЭС необходимо провести химический анализ воды при экстремальных значениях температуры, а также установить количество и состав наносов, переносящихся водой в зону водоприемника, с целью определения необходимости установки соответствующих устройств.
На предполагаемом месте размещения ГЭС необходимо также проанализировать присутствие в воде любых живых организмов или плавающих инородных частиц и т.д.
Сведения о проведенных анализах также должны быть включены в запрос на поставку.
5.1.5. В запросе на поставку должны быть описаны местные условия: максимумы температуры воздуха, влажности, скорости ветра, землетрясений и т.д.
