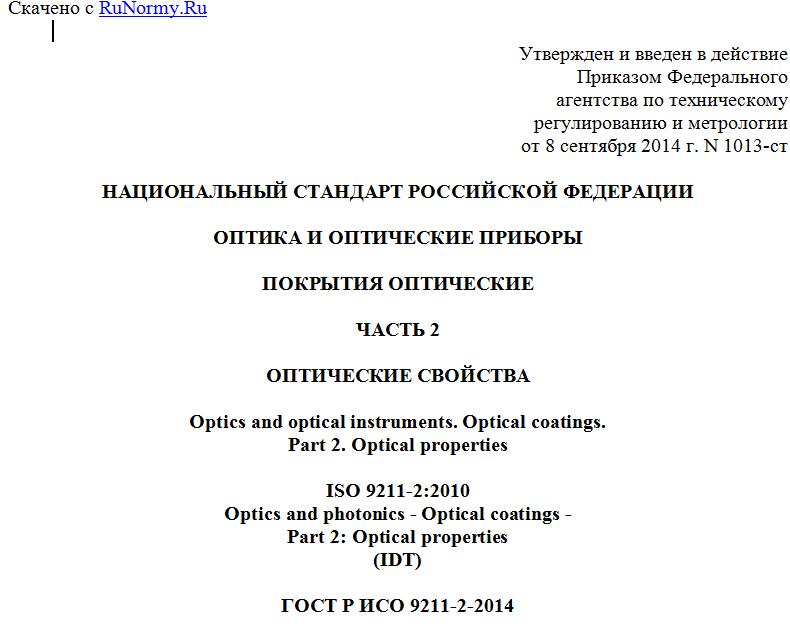

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 8 сентября 2014 г. N 1013-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОПТИКА И ОПТИЧЕСКИЕ ПРИБОРЫ
ПОКРЫТИЯ ОПТИЧЕСКИЕ
ЧАСТЬ 2
ОПТИЧЕСКИЕ СВОЙСТВА
Optics and optical instruments. Optical coatings.
Part 2. Optical properties
ISO 9211-2:2010
Optics and photonics - Optical coatings -
Part 2: Optical properties
(IDT)
ГОСТ Р ИСО 9211-2-2014
ОКС 11.040.55
ОКП 944200
Дата введения
1 сентября 2015 года
Предисловие
1 ПОДГОТОВЛЕН Открытым акционерным обществом "ТКС-оптика" совместно с рабочей группой ПК 3 "Оптические материалы и детали" Технического комитета ТК 296 "Оптика и оптические приборы" на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Управлением технического регулирования и стандартизации Федерального агентства по техническому регулированию и метрологии
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 8 сентября 2014 г. N 1013-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 9211-2:2010 "Оптика и фотоника. Оптические покрытия. Часть 2. Оптические свойства" (ISO 9211-2:2010 "Optics and photonics - Optical coatings - Part 2: Optical properties").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА.
Наименование настоящего стандарта изменено для приведения в соответствие с ГОСТ Р 1.5-2012 (подраздел 3.5)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
Введение
ИСО (Международная организация по стандартизации) - всемирная федерация национальных комитетов по стандартизации (комитеты-члены ИСО). Международные стандарты обычно подготавливаются Техническими комитетами ИСО. Каждый комитет-член, заинтересованный темой, по которой создан Технический комитет, имеет право быть представленным в данном комитете. В работе также принимают участие международные правительственные и неправительственные организации совместно с ИСО. ИСО тесно сотрудничает с Международной электротехнической комиссией (МЭК) по всем вопросам электротехнической стандартизации.
Международные стандарты подготовлены в соответствии с правилами, приведенными в Директивах ИСО/МЭК, часть 2.
Основная задача Технических комитетов - подготовка международных стандартов. Проекты международных стандартов, принятые Техническими комитетами, передаются комитетам-членам для голосования. Публикация в качестве международного стандарта требует одобрения, как минимум, 75% голосующих комитетов - членов ИСО.
Следует отметить, что некоторые элементы настоящего стандарта подпадают под действие патентных прав. ИСО не несет ответственности за нарушение таких патентных прав.
ИСО 9211-2 подготовлен Техническим комитетом ИСО/ТК 172 "Оптика и фотоника", подкомитетом ПК 3 "Оптические материалы и детали".
Второе издание отменяет и заменяет первое издание ИСО 9211-2:1994, пересмотренное с технической точки зрения.
ИСО 9211 состоит из следующих частей под общим наименованием "Оптика и фотоника - Покрытия оптические":
- Часть 1. Определения;
- Часть 2. Оптические свойства;
- Часть 3. Стойкость к окружающей среде;
- Часть 4. Специальные методы испытаний.
1 Область применения
Настоящий стандарт распространяется на поверхностную обработку компонентов и подложек, за исключением офтальмологической оптики (очков), путем нанесения оптических покрытий, и устанавливает стандартную форму для технических требований к ним.
В настоящем стандарте приведен способ описания оптических свойств покрытий и правила графического представления их спектральных характеристик.
2 Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт. В случае датированных ссылок применяется только указанное издание. В случае ссылок без даты применяется последнее издание упомянутого документа (включая любые поправки).
ИСО 9211-1 Оптика и оптические приборы. Оптические покрытия. Часть 1. Определения (ISO 9211-1, Optics and photonics - Optical coatings - Part 1: Definitions)
3 Термины и определения
В настоящем стандарте применены термины по ИСО 9211-1.
4 Оптические свойства и характеристики
При описании оптических свойств следует указывать показатели преломления падающего излучения и выходного излучения. Следует также указывать состояние поляризации падающего излучения, если угол падения отличается от нуля, или приводится диапазон углов падения. При отсутствии указаний предполагается, что излучение не поляризовано.
Оптические свойства покрытия , , , и должны характеризоваться с помощью формулировки, приведенной и объясненной в 6.2, в целях всестороннего описания покрытия с учетом минимального набора его оптических свойств. Другие оптические свойства, например, параметры рассеивания или колориметрические параметры и др., должны быть согласованы между поставщиком и заказчиком.
5 Условия измерений
Условия измерений для спектрофотометрической характеристики должны быть согласованы между поставщиком и заказчиком. Эти условия зависят от принципа метода измерения и используемых приборов, включая угол падения, состояние поляризации, область спектра, спектральный интервал измерительного пучка и т.п., и должны быть гарантированы при проведении измерений.
6 Числовое описание и графическое представление спектральных характеристик
6.1 Общие положения
Настоящий стандарт устанавливает правила определения спектрофотометрических характеристик оптических покрытий.
6.2 Правила числового описания спектральных характеристик
Общая структура числового описания в отличие от графической характеристики, спектрального оптического свойства должна быть записана в виде неравенств:
(Значение нижнего предела) < или <= (Обозначение спектрального оптического свойства) < или <= (Значение верхнего предела).
Пример 1 - (Значение нижнего предела) < (Обозначение спектрального оптического свойства) (Значение верхнего предела).
Пример 2 - (Обозначение спектрального оптического свойства) (Значение верхнего предела) или (Обозначение спектрального оптического свойства) > (Значение нижнего предела).
Неравенство может содержать только одно значение, если спектральное оптическое свойство должно быть ограничено только с одной стороны.
В таблице 1 приведено схематическое представление элементов для числового описания спектральных характеристик, приведенных в таблице 2.
Примечание - Если не указано иное, символы и обозначают спектральный коэффициент пропускания и спектральный коэффициент отражения соответственно.
Таблица 1
Схема элементов для числового описания
спектральных характеристик
Нижний предел (подстрочный индекс L) i = 1, 2,... Знак Спектральное оптическое свойство Диапазон длин волны (или волновое число) или одна длина волны (или волновое число), угол падения <a> i = 1, 2,... Знак Верхний предел (подстрочный индекс U) i = 1, 2,... Z обозначает любой из приведенных ниже символов
ZLi < или <= Z (От до , ) или (, ) < или <= ZUi , , , D, или
<b> < или <= Z (От до , ) < или <= <b> , , , D, или
Zave,Li < или <= Zave (От до , ) < или <= Zave,Ui , , , D, или
Zs,Li < или <= Zs (От до , ) или (, ) < или <= Zs,Ui , , или D
Zs,ave,Li < или <= Zs,ave (От до , ) < или <= Zs,ave,Ui , , или D
Zp,Li < или <= Zp (От до , ) или (, ) < или <= Zp,Ui , , или D
Zp,ave,Li < или <= Zp,ave (От до , ) < или <= Zp,ave,Ui , , или D
<a> Каждое оптическое свойство может быть указано для разных диапазонов длин волн (или волновых чисел) и/или разных отдельных длин волн (или волновых чисел), если необходимо. Если угол падения не указан, угол принимается равным 0°. В особых случаях может быть указан диапазон углов падения (от до ) вместо одиночного угла. Если угол падения отличен от 0° или указан диапазон углов, но не определена s- или p-поляризация, излучение считается неполяризованным.
