Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 11 ноября 2014 г. N 1530-ст

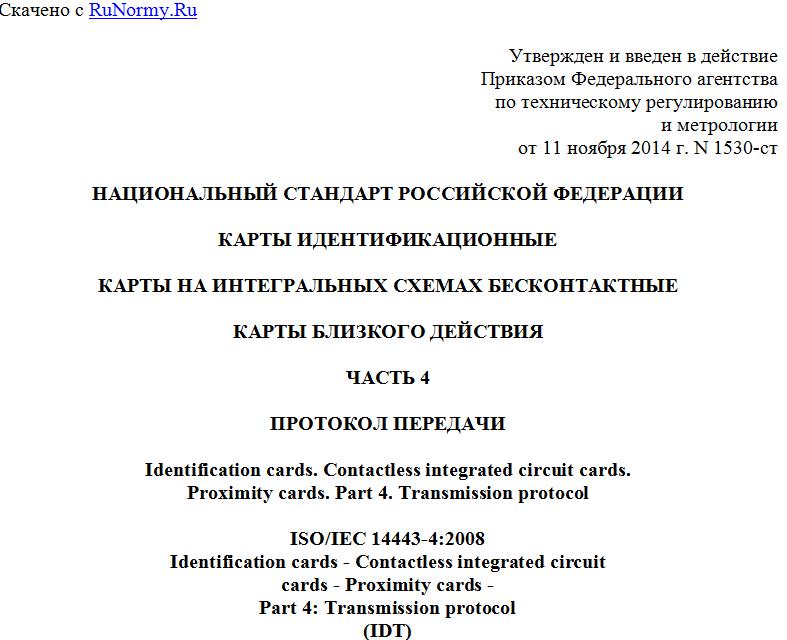

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КАРТЫ ИДЕНТИФИКАЦИОННЫЕ
КАРТЫ НА ИНТЕГРАЛЬНЫХ СХЕМАХ БЕСКОНТАКТНЫЕ
КАРТЫ БЛИЗКОГО ДЕЙСТВИЯ
ЧАСТЬ 4
ПРОТОКОЛ ПЕРЕДАЧИ
Identification cards. Contactless integrated circuit cards.
Proximity cards. Part 4. Transmission protocol
ISO/IEC 14443-4:2008
Identification cards - Contactless integrated circuit
cards - Proximity cards -
Part 4: Transmission protocol
(IDT)
ГОСТ Р ИСО/МЭК 14443-4-2014
Группа Э46
ОКС 35.240.15
ОКП 40 8470
Дата введения
1 января 2016 года
Предисловие
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) и Техническим комитетом по стандартизации ТК 22 "Информационные технологии" на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 22 "Информационные технологии".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 11 ноября 2014 г. N 1530-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО/МЭК 14443-4:2008 "Карты идентификационные. Карты на интегральных схемах бесконтактные. Карты близкого действия. Часть 4. Протокол передачи (ISO/IEC 14443-4:2008 "Identification cards - Contactless integrated circuit cards - Proximity cards - Part 4: Transmission protocol"), включая изменения A1:2012 и A2:2012.
Изменения к указанному международному стандарту, принятые после его официальной публикации, внесены в текст настоящего стандарта и выделены двойной вертикальной линией, расположенной на полях от соответствующего текста, а обозначение и год принятия изменения приведены в скобках после соответствующего текста.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
6. Некоторые положения международного стандарта, указанного в пункте 4, могут являться объектом патентных прав. Международная организация по стандартизации (ИСО) и Международная электротехническая комиссия (МЭК) не несут ответственности за идентификацию подобных патентных прав.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
ИСО/МЭК 14443 - один из серии стандартов, описывающих параметры идентификационных карт по ИСО/МЭК 7810 и их применение в рамках обмена информацией.
Протокол в соответствии с настоящим стандартом способен обеспечить передачу блока данных прикладного протокола по ИСО/МЭК 7816-4. Таким образом, блок данных прикладного протокола может быть преобразован в соответствии с ИСО/МЭК 7816-4, а выбор приложения может быть в соответствии с ИСО/МЭК 7816-5.
Настоящий стандарт предназначен для обеспечения работы карт близкого действия в присутствии бесконтактных карт, соответствующих ИСО/МЭК 10536 и ИСО/МЭК 15693, и устройств ближней радиосвязи (NFC <1>), соответствующих ИСО/МЭК 18092 и ИСО/МЭК 21481.
--------------------------------
<1> NFC - Near Field Communication.
Международная организация по стандартизации (ИСО) и Международная электротехническая комиссия (МЭК) обращают внимание на заявление о том, что соответствие настоящему стандарту может повлечь использование патента.
ИСО и МЭК не занимают никакой позиции относительно наличия, действительности и области применения этого патентного права.
Обладатели этого патентного права заверили ИСО и МЭК, что они готовы вести переговоры с претендентами со всего мира о предоставлении лицензии на разумных и недискриминационных условиях, включая сроки. Это заявление обладателей патентного права зарегистрировано в ИСО и МЭК. Информацию можно получить у:
US Patent US5359323 FRANCE TELECOM Centre National des 38-40 rue de Leclerc 92794 Issy-les-Moulineaux Cedex 9 France MOTOROLA Motorola ESG 207 route de Ferney P O Box 15 1218 Grand-Saconnex Geneva Switzerland
JP 2129209, JP 2561051, JP 2981517 OMRON Intellectual Property Department
Contactless Responding Unit Law & Intellectual Property H.Q. 20, Igadera Shimokaiinji Nagaokakyo City Kyoto 617-8510 Japan
Patent EP 0 492 569 B1 ON-TRACK INNOVATIONS Z.H.R. Industrial Zone
A system and method for the non-contact transmission of data P O Box 32 Rosh-Pina 12000 Israel
Следующие компании могут иметь патент, касающийся настоящего стандарта, но не представили подробную информацию о патентах или не согласовали предоставление лицензий:
US 4 650 981 WAYNE S FOLETTA CA 95129, USA 4760 Castlewood Drive San Jose, California CA 9512 USA
US Patent No. 4, 661,691 JOHN W HALPERN C/O Vincent M DeLuca Rothwell, Figg, Ernst & Kurz, p.c. 555 Thirteenth Street, N.W. Suite 701 East Tower Washington, D.C. 20004
WO 89 05549 A MAGELLAN CORPORATION 8717 Research Drive Irvine CA 92618 USA
Следует обратить внимание на тот факт, что некоторые элементы настоящего стандарта могут быть объектом патентных прав, помимо тех, что идентифицированы выше. ИСО и МЭК не несут ответственности за идентификацию всех или некоторых таких прав.
ИСО/МЭК 14443-4 подготовлен подкомитетом N 17 "Карты и идентификация личности" совместного Технического комитета N 1 ИСО/МЭК "Информационные технологии" (ISO/IEC JTC 1/SC 17).
1. Область применения
Настоящий стандарт определяет протокол полудуплексной передачи блока, описывающий специфичные запросы бесконтактного оборудования, а также последовательность активации и деактивации протокола.
Настоящий стандарт предназначен для совместного использования с другими частями ИСО/МЭК 14443 и применим к картам или объектам близкого действия типа A и типа B.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие международные стандарты. Для датированных ссылок следует использовать только указанное издание, для недатированных ссылок следует использовать последнее издание указанного документа, включая все поправки:
ИСО/МЭК 7816-3 Карты идентификационные. Карты на интегральных схемах. Часть 3. Карты с контактами. Электрический интерфейс и протоколы передачи (ISO/IEC 7816-3, Identification cards - Integrated circuit cards - Part 3: Cards with contacts - Electrical interface and transmission protocols)
ИСО/МЭК 7816-4 Карты идентификационные. Карты на интегральных схемах. Часть 4. Организация, защита и команды для обмена (ISO/IEC 7816-4, Identification cards - Integrated circuit cards - Part 4: Organization, security and commands for interchange)
ИСО/МЭК 14443-2 Карты идентификационные. Карты на интегральных схемах бесконтактные. Карты близкого действия. Часть 2. Радиочастотный энергетический и сигнальный интерфейс (ISO/IEC 14443-2, Identification cards - Contactless integrated circuit cards - Proximity cards - Part 2: Radio frequency power and signal interface)
ИСО/МЭК 14443-3 Карты идентификационные. Карты на интегральных схемах бесконтактные. Карты близкого действия. Часть 3. Инициализация и антиколлизия (ISO/IEC 14443-3, Identification cards - Contactless integrated circuit cards - Proximity cards - Part 3: Initialization and anticollision)
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. длительность бита (bit duration): Одна элементарная единица времени (etu), вычисляемая по следующей формуле:
1 etu = 128/(D·fc).
При начальном значении делителя D, равном 1, начальная etu принимает значение:
1 etu = 128/fc,
где fc - частота несущей в соответствии с ИСО/МЭК 14443-2.
3.2. блок (block): Особый тип кадра, который содержит допустимый формат данных протокола.
Примечание. Допустимый формат данных протокола содержит l-блоки, R-блоки или S-блоки.
3.3. недопустимый блок (invalid block): Тип кадра, который содержит недопустимый формат протокола.
Примечание. Если по истечении времени ожидания не было получено никакого кадра, то блок не считается недопустимым.
