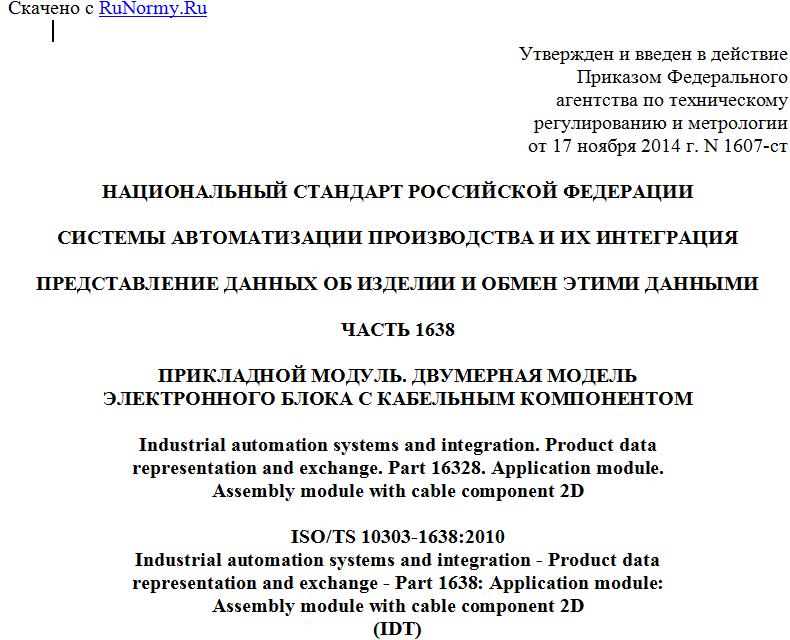

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ АВТОМАТИЗАЦИИ ПРОИЗВОДСТВА И ИХ ИНТЕГРАЦИЯ
ПРЕДСТАВЛЕНИЕ ДАННЫХ ОБ ИЗДЕЛИИ И ОБМЕН ЭТИМИ ДАННЫМИ
ЧАСТЬ 1638
ПРИКЛАДНОЙ МОДУЛЬ. ДВУМЕРНАЯ МОДЕЛЬ
ЭЛЕКТРОННОГО БЛОКА С КАБЕЛЬНЫМ КОМПОНЕНТОМ
Industrial automation systems and integration. Product data
representation and exchange. Part 16328. Application module.
Assembly module with cable component 2D
ISO/TS 10303-1638:2010
Industrial automation systems and integration - Product data
representation and exchange - Part 1638: Application module:
Assembly module with cable component 2D
(IDT)
ГОСТ Р ИСО/ТС 10303-1638-2014
Группа П87
ОКС 25.040.40
ОКСТУ 4002
Дата введения
1 октября 2015 года
Предисловие
1. Подготовлен Федеральным бюджетным учреждением "Консультационно-внедренческая фирма в области международной стандартизации и сертификации "Фирма "ИНТЕРСТАНДАРТ" на основе собственного аутентичного перевода на русский язык международного документа, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 17 ноября 2014 г. N 1607-ст.
4. Настоящий стандарт идентичен международному документу ИСО/ТС 10303-1638:2010 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1638: Прикладной модуль. Двумерная модель электронного блока с кабельным компонентом" (ISO/TS 10303-1638:2010 "Industrial automation systems and integration - Product data representation and exchange - Part 1638: Application module: Assembly module with cable component 2D").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов и документов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена файлами в нейтральном формате, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.
В настоящем стандарте специфицирован прикладный модуль, используемый для представления электронных блоков, в которых по меньшей мере один из компонентов является кабелем. Предоставленные данные включают информацию, относящуюся к соединению кабеля с другими элементами электронного узла. Рассматриваются двумерные свойства.
Во второе издание настоящего стандарта включены нижеперечисленные изменения к первому изданию.
Были изменены следующие декларации модели ПЭМ на языке EXPRESS и спецификации импорта:
- Routed_cable_component_2d_shape_model;
- Routed_cable_component_2d_shape_model.junction_placement;
- Sub_model_placement_2d.placement.
В разделе 1 настоящего стандарта определены область применения данного прикладного модуля, его функциональность и используемые данные.
В разделе 3 приведены термины, примененные в настоящем стандарте, а также в других стандартах комплекса ИСО 10303.
В разделе 4 определены информационные требования прикладной предметной области на основе принятой в ней терминологии. В Приложении C дано графическое представление информационных требований, именуемое прикладной эталонной моделью (ПЭМ). Структуры ресурсов интерпретированы, чтобы соответствовать информационным требованиям. Результатом данной интерпретации является интерпретированная модель модуля (ИММ). Данная интерпретация, представленная в 5.1, устанавливает соответствие между информационными требованиями и ИММ. Сокращенный листинг ИММ, представленный в 5.2, специфицирует интерфейс к ресурсам. Графическое представление сокращенного листинга ИММ приведено в Приложении D.
Имя типа данных в языке EXPRESS может использоваться либо для ссылки на сам тип данных, либо на экземпляр данных этого типа. Различие в использовании обычно понятно из контекста. Если существует вероятность неоднозначного толкования, то в текст включается фраза "объектный тип данных" либо "экземпляр(ы) данных типа".
Двойные кавычки ("....") означают цитируемый текст, одинарные кавычки ('...') - значения конкретных текстовых строк.
1. Область применения
Настоящий стандарт определяет прикладной модуль "Двумерная модель электронного блока с кабельным компонентом". В область применения настоящего стандарта входит:
- конструкция электронного узла;
- двумерная модель конструкции электронного узла;
- конструкция электронного узла, в котором используются соединители;
- конструкция электронного узла, в котором используются кабели;
- положения, входящие в область применения прикладного модуля ИСО/ТС 10303-1644 Assembly module with cable component;
- положения, входящие в область применения прикладного модуля ИСО/ТС 10303-1724 Physical unit 2d design view.
В область применения настоящего стандарта не входит:
- определение конструкции кабеля;
- конструкция межсоединений.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты (для датированных ссылок следует использовать указанное издание, для недатированных ссылок - последнее издание указанного документа, включая все поправки):
ИСО/МЭК 8824-1:1998 <1> Информационные технологии. Абстрактная синтаксическая нотация версии один (АСН.1). Часть 1. Спецификация основной нотации (ISO/IEC 8824-1:2002, Information technology - Abstract Syntax Notation One (ASN.1): - Part 1: Specification of basic notation)
--------------------------------
<1> Отменен. Действует ИСО/МЭК 8824-1:2008.
ИСО 10303-1 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы (ISO 10303-1, Industrial automation systems and integration - Product data representation and exchange - Part 1: Overview and fundamental principles)
ИСО 10303-11 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS (ISO 10303-11, Industrial automation systems and integration - Product data representation and exchange - Part 11: Description methods: The EXPRESS language reference manual)
ИСО 10303-21:2002 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 21. Методы реализации. Кодирование открытым текстом структуры обмена (ISO 10303-21:2002, Industrial automation systems and integration - Product data representation and exchange - Part 21: Implementation methods: Clear text encoding of the exchange structure)
ИСО 10303-202:1996 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 202. Прикладной протокол. Ассоциативные чертежи (ISO 10303-202:1996, Industrial automation systems and integration - Product data representation and exchange - Part 202: Application protocol: Associative draughting)
ИСО/ТС 10303-1001:2004 <1> Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1001. Прикладной модуль. Присваивание внешнего вида (ISO/TS 10303-1001:2004, Industrial automation systems and integration - Product data representation and exchange - Part 1001: Application module: Appearance assignment)
ИСО/ТС 10303-1017 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1017. Прикладной модуль. Обозначение изделия (ISO/TS 10303-1017, "Industrial automation systems and integration - Product data representation and exchange - Part 1017: Application module: Product identification")
ИСО/ТС 10303-1644 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1644. Прикладной модуль. Электронный блок с кабельным компонентом (ISO/TS 10303-1644, Industrial automation systems and integration - Product data representation and exchange - Part 1644: Application module: Assembly module with cable component)
ИСО/ТС 10303-1724 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1724. Прикладной модуль. 2-мерное представление конструкции физического узла (ISO/TS 10303-1724, Industrial automation systems and integration - Product data representation and exchange - Part 1724: Application module: Physical unit 2D design view)
3. Термины и сокращения
3.1. Термины, определенные в ИСО 10303-1
В настоящем стандарте применены следующие термины:
- приложение (application);
- прикладной объект (application object);
- прикладной протокол; ПП (application protocol; AP);
- прикладная эталонная модель; ПЭМ (application reference model; ARM);
Для просмотра документа целиком скачайте его >>>
