"ГОСТ Р ИСО/ТС 10303-1634-2014. Национальный стандарт Российской Федерации. Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1634. Прикладной модуль. Требования к размещению компонентов электронного узла"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать
Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 17 ноября 2014 г. N 1603-ст

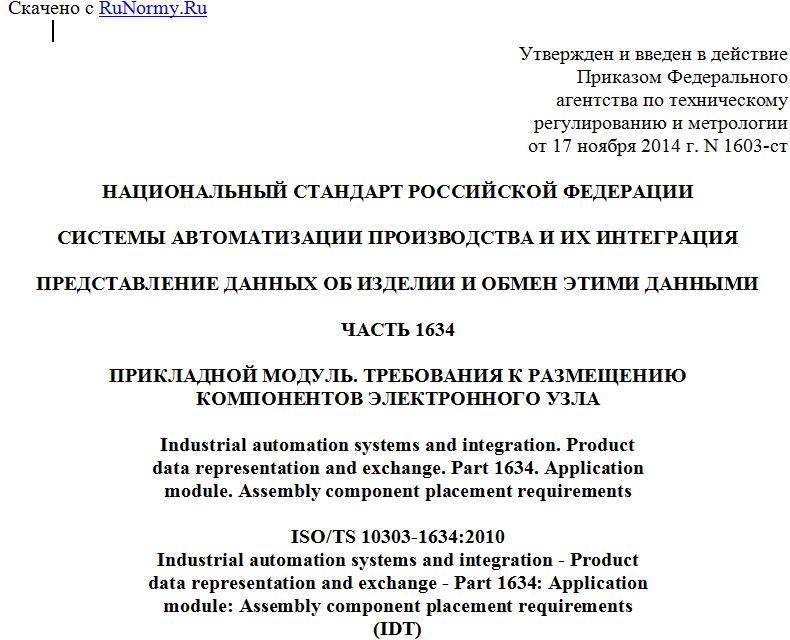

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СИСТЕМЫ АВТОМАТИЗАЦИИ ПРОИЗВОДСТВА И ИХ ИНТЕГРАЦИЯ

ПРЕДСТАВЛЕНИЕ ДАННЫХ ОБ ИЗДЕЛИИ И ОБМЕН ЭТИМИ ДАННЫМИ

ЧАСТЬ 1634

ПРИКЛАДНОЙ МОДУЛЬ. ТРЕБОВАНИЯ К РАЗМЕЩЕНИЮ
КОМПОНЕНТОВ ЭЛЕКТРОННОГО УЗЛА

Industrial automation systems and integration. Product
data representation and exchange. Part 1634. Application
module. Assembly component placement requirements

ISO/TS 10303-1634:2010
Industrial automation systems and integration - Product
data representation and exchange - Part 1634: Application
module: Assembly component placement requirements
(IDT)

ГОСТ Р ИСО/ТС 10303-1634-2014

Группа П87

ОКС 25.040.40

ОКСТУ 4002

Дата введения
1 октября 2015 года

Предисловие

1. Подготовлен Обществом с ограниченной ответственностью "Корпоративные электронные системы" на основе собственного аутентичного перевода на русский язык международного документа, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 17 ноября 2014 г. N 1603-ст.
4. Настоящий стандарт идентичен международному документу ИСО/ТС 10303-1634:2010 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1634. Прикладной модуль. Требования к размещению компонентов электронного узла" (ISO/TS 10303-1634:2010 "Industrial automation systems and integration - Product data representation and exchange - Part 1634: Application module: Assembly component placement requirements").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов и документов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).

Введение

Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена файлами в нейтральном формате, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.
В настоящем стандарте специфицирован прикладной модуль для представления информации, необходимой для описания ограничений, накладываемых на то, где в электронном узле могут размещаться его компоненты. Эти ограничения могут описывать области, где должен находиться компонент или где он находиться не должен.
Компоненты могут быть объединены в группу, и требования могут задаваться для группы.
Могут применяться ограничения между определенными категориями компонентов.
Могут быть обозначены источники, рассматриваемые ответственной организацией, как основание для требований.
Возможности определенных в настоящем модуле атрибутов объектов ограничены представлением дискретных свойств электронного узла.
В третье издание настоящего стандарта включены изменения второго издания, перечисленные в Приложении F.3.
В разделе 1 настоящего стандарта определены область применения данного прикладного модуля, его функциональность и используемые данные.
В разделе 3 приведены термины, примененные в настоящем стандарте, а также в других стандартах комплекса ИСО 10303.
В разделе 4 определены информационные требования прикладной предметной области на основе принятой в ней терминологии. В Приложении C дано графическое представление информационных требований, именуемое прикладной эталонной моделью (ПЭМ). Структуры ресурсов интерпретированы, чтобы соответствовать информационным требованиям. Результатом данной интерпретации является интерпретированная модель модуля (ИММ). Данная интерпретация, представленная в 5.1, устанавливает соответствие между информационными требованиями и ИММ. Сокращенный листинг ИММ, представленный в 5.2, специфицирует интерфейс к ресурсам. Графическое представление сокращенного листинга ИММ приведено в Приложении D.
Имя типа данных в языке EXPRESS может использоваться либо для ссылки на сам тип данных, либо на экземпляр данных этого типа. Различие в использовании обычно понятно из контекста. Если существует вероятность неоднозначного толкования, то в текст включается фраза "объектный тип данных" либо "экземпляр(ы) данных типа".
Двойные кавычки ("....") означают цитируемый текст, одинарные кавычки ('...') - значения конкретных текстовых строк.

1. Область применения

Настоящий стандарт определяет прикладной модуль "Требования к размещению компонентов электронного узла". В область применения настоящего стандарта входят:
- группирование компонентов с целью размещения;
- обозначение групп компонентов;
- классификация компонентов с целью размещения;
- задание для класса компонентов требований к занимаемому пространству;
- обозначение ограничивающих областей на подслое межсоединения;
- обозначение ограничивающих пространств в электронном узле;
- задание связи групп компонентов с ограничивающими областями;
- задание связи групп компонентов с ограничивающими пространствами;
- описание области на подслое межсоединений, основанное на свойствах компонентов, которые должны размещаться вне этой области;
- описание области на подслое межсоединения, основанное на свойствах компонентов, которые могут размещаться внутри этой области;
- положения, входящие в область применения прикладного модуля ИСО/ТС 10303-1643 Assembly module with interconnect component.
В область применения настоящего стандарта не входят:
- проект подслоя межсоединения;
- ограничения на размещение компонентов при отсутствии компонента на подслое межсоединения.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты (для датированных ссылок следует использовать указанное издание, для недатированных ссылок - последнее издание указанного документа, включая все поправки):
ИСО 10303-1 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы (ISO 10303-1, Industrial automation systems and integration - Product data representation and exchange - Part 1: Overview and fundamental principles)
ИСО 10303-11 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS (ISO 10303-11, Industrial automation systems and integration - Product data representation and exchange - Part 11: Description methods: The EXPRESS language reference manual)
ИСО 10303-41 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 41. Интегрированный обобщенный ресурс. Основы описания и поддержки изделий (ISO 10303-41, Industrial automation systems and integration - Product data representation and exchange - Part 41: Integrated generic resource: Fundamentals of product description and support)
ИСО/ТС 10303-1643 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1643. Прикладной модуль. Электронный блок с межсоединительным компонентом (ISO/TS 10303-1643, Industrial automation systems and integration - Product data representation and exchange - Part 1643: Application module: Assembly module with interconnect component)
ИСО/ТС 10303-1740 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1740. Прикладной модуль. Декомпозиция требований (ISO/TS 10303-1740, Industrial automation systems and integration - Product data representation and exchange - Part 1740: Application module: Requirement decomposition)
ИСО/ТС 10303-1800 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1800. Прикладной модуль. Обеспечивающий ресурс (ISO/TS 10303-1800, Industrial automation systems and integration - Product data representation and exchange - Part 1800: Application module: Support resource)

3. Термины и сокращения

3.1. Термины
3.1.1. Термины, определенные в ИСО 10303-1
В настоящем стандарте применены следующие термины:
- приложение (application);
- прикладная интерпретированная конструкция; ПИК (application interpreted construct; AIC);
- прикладной модуль; ПМ (application module; AM);
- прикладной объект (application object);
- прикладной протокол; ПП (application protocol; AP);
- прикладная эталонная модель; ПЭМ (application reference model; ARM);
- общие ресурсы (common resources);
- данные (data);
- информация (information);
