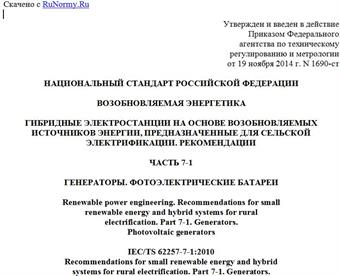

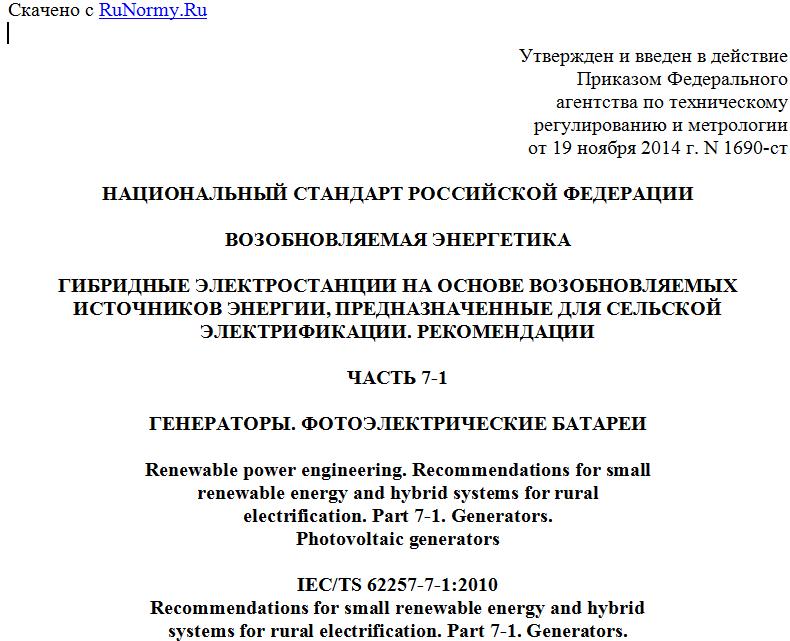

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 19 ноября 2014 г. N 1690-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВОЗОБНОВЛЯЕМАЯ ЭНЕРГЕТИКА
ГИБРИДНЫЕ ЭЛЕКТРОСТАНЦИИ НА ОСНОВЕ ВОЗОБНОВЛЯЕМЫХ
ИСТОЧНИКОВ ЭНЕРГИИ, ПРЕДНАЗНАЧЕННЫЕ ДЛЯ СЕЛЬСКОЙ
ЭЛЕКТРИФИКАЦИИ. РЕКОМЕНДАЦИИ
ЧАСТЬ 7-1
ГЕНЕРАТОРЫ. ФОТОЭЛЕКТРИЧЕСКИЕ БАТАРЕИ
Renewable power engineering. Recommendations for small
renewable energy and hybrid systems for rural
electrification. Part 7-1. Generators.
Photovoltaic generators
IEC/TS 62257-7-1:2010
Recommendations for small renewable energy and hybrid
systems for rural electrification. Part 7-1. Generators.
Photovoltaic generators
(MOD)
ГОСТ Р 56124.7.1-2014
(IEC/TS 62257-7-1:2010)
ОКС 27.100
Дата введения
1 июля 2016 года
Предисловие
1. Подготовлен Открытым акционерным обществом "Научно-исследовательский институт энергетических сооружений" (ОАО "НИИЭС") на основе собственного аутентичного перевода документа, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 330 "Процессы, оборудование и энергетические системы на основе возобновляемых источников энергии".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 19 ноября 2014 г. N 1690-ст.
4. Настоящий стандарт является модифицированным по отношению к международному документу IEC/TS 62257-7-1:2010 "Рекомендации по применению гибридных систем небольших размеров с возобновляемой энергией, предназначенных для электрификации сельской местности. Рекомендации. Часть 7-1. Генераторы. Фотоэлектрические генераторы" (IEC/TS 62257-7-1:2010 "Recommendations for small renewable energy and hybrid systems for rural electrification. Part 7-1. Generators. Photovoltaic generators") путем изменения отдельных фраз (слов, значений показателей), которые выделены в тексте курсивом.
Внесение указанных технических отклонений направлено на учет особенности объекта и аспекта стандартизации, характерные для Российской Федерации.
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
Целью серии стандартов на основе МЭК 62257 является обеспечение различных участников проектов электрификации сельских объектов (децентрализованных потребителей) (эксплуатирующий персонал, поставщики, кураторы проекта, установщики оборудования и др.) документацией по установке работающих на основе возобновляемых источников энергии и гибридных энергетических систем переменного тока номинальным напряжением до 500 В, постоянного тока номинальным напряжением до 750 В и номинальной мощностью до 100 кВ·А.
Серия стандартов на основе МЭК 62257 содержит рекомендации по:
а) выбору необходимой системы в требуемом месте;
б) проектированию этой системы;
в) эксплуатации системы и поддержанию ее в рабочем состоянии.
Требования и нормы, установленные в серии национальных стандартов ГОСТ Р, разработанных на основе МЭК 62257, не являются исчерпывающими для реализации проектов электрификации сельских объектов (децентрализованных потребителей) Российской Федерации. Данные стандарты содействуют использованию возобновляемых источников энергии в электрификации сельских районов, и в настоящее время они не содержат требований к разработке экологически чистых технологий (выбросы CO2, углеродных кредитов и т.д.).
Содержание серии стандартов на основе МЭК 62257 является целостным с разбиением на части, отражающие вопросы безопасности и устойчивого развития систем электроснабжения при минимальной стоимости издержек за срок службы. Одной из основных целей данной группы стандартов является обеспечение необходимых требований в области применения малых электростанций на основе возобновляемых источников энергии и гибридных автономных систем электроснабжения.
В настоящем стандарте установлены технические требования к проектированию и строительству небольших фотоэлектрических генераторов (с пиковой мощностью до 100 кВт), используемых при электрификации сельских объектов (децентрализованных потребителей).
Настоящий стандарт устанавливает требования для постоянного тока напряжением около 120 В.
Целями настоящего стандарта является обеспечение требований безопасности и противопожарной защиты для:
- неосведомленных людей, включая владельца/арендатора и пользователей помещений, в которых установлены солнечные фотоэлектрические батареи;
- информирования персонала (например, электриков), работающего с фотоэлектрическими батареями;
- информирования персонала аварийных служб (например, сотрудников пожарной охраны).
1. Область применения
Настоящий стандарт устанавливает общие требования к конструкции и безопасности генераторов, используемых в децентрализованных системах электроснабжения сельских объектов (децентрализованных потребителей).
Примечание. Требования настоящего стандарта к системам заземления открытых проводящих частей и системам заземления нейтрали установлены на основе [1] - [3].
Настоящий стандарт устанавливает требования к солнечным фотоэлектрическим батареям сверхнизкого и низкого напряжения (см. таблицу 1).
Таблица 1
Диапазоны напряжений для солнечных фотоэлектрических батарей
Диапазон напряжения Напряжение, В
Переменный ток Выпрямленный постоянный ток
Сверхнизкое Uн <= 50 В Uxx <= 120 В
Низкое 50 В < Uн <= 1000 В 120 В < Uxx <= 500 В
Примечание. Сверхнизкое напряжение описано в [4].
Примечания
1. Напряжению солнечных фотоэлектрических батарей следует уделять особое внимание, так как это является важнейшим фактором, влияющим на безопасность, а также на выбор защитных мер и определение квалификации оперативного персонала.
2. Требования к установке солнечных фотоэлектрических батарей установлены в [5].
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 50571.3-2009 (МЭК 60364-4-41:2005) Электроустановки низковольтные. Часть 4-41. Требования для обеспечения безопасности. Защита от поражения электрическим током
ГОСТ Р 50571.5.53-2013 (МЭК 60364-5-53:2002) Электроустановки низковольтные. Часть 5-53. Выбор и монтаж электрооборудования. Отделение, коммутация и управление
ГОСТ Р 50571.5.54-2011 (МЭК 60364-5-54:2002) Электроустановки низковольтные. Часть 5-54. Выбор и монтаж электрооборудования. Заземляющие устройства, защитные проводники и проводники уравнивания потенциалов
ГОСТ Р 51594-2000 Нетрадиционная энергетика. Солнечная энергетика. Термины и определения
ГОСТ Р 56124.1-2014 (IEC/TS 62257-1:2003) Возобновляемая энергетика. Гибридные электростанции на основе возобновляемых источников энергии, предназначенные для сельской электрификации. Рекомендации. Часть 1. Общее введение для сельской электрификации
ГОСТ Р 56124.5-2014 (IEC/TS 62257-5:2005) Возобновляемая энергетика. Гибридные электростанции на основе возобновляемых источников энергии, предназначенные для сельской электрификации. Рекомендации. Часть 5. Электробезопасность
ГОСТ Р МЭК 60050-195-2005 Заземление и защита от поражения электрическим током. Термины и определения
ГОСТ Р МЭК 60050-826-2009 Установки электрические. Термины и определения
ГОСТ Р МЭК 60287-1-1-2009 Кабели электрические. Вычисление номинальной токовой нагрузки. Часть 1-1. Уравнения для расчета номинальной токовой нагрузки (100%-ный коэффициент нагрузки) и расчет потерь. Общие положения
ГОСТ Р МЭК 60287-1-2-2009 Кабели электрические. Расчет номинальной токовой нагрузки. Часть 1-2. Уравнения для расчета номинальной токовой нагрузки (100%-ный коэффициент нагрузки) и расчет потерь. Коэффициенты потерь, обусловленных вихревыми токами в оболочке, для двух цепей, расположенных в одной плоскости
ГОСТ Р МЭК 60287-1-3-2009 Кабели электрические. Расчет номинальной токовой нагрузки. Часть 1-3. Уравнения для расчета номинальной токовой нагрузки (100%-ный коэффициент нагрузки) и расчет потерь. Распределение тока между одножильными кабелями, расположенными параллельно, и расчет потерь, обусловленных циркулирующими токами
ГОСТ Р МЭК 60287-2-1-2009 Кабели электрические. Расчет номинальной токовой нагрузки. Часть 2-1. Тепловое сопротивление. Расчет теплового сопротивления
ГОСТ Р МЭК 60287-2-2-2009 Кабели электрические. Расчет номинальной токовой нагрузки. Часть 2-2. Тепловое сопротивление. Метод расчета коэффициентов снижения допустимой токовой нагрузки для групп кабелей, проложенных на воздухе и защищенных от прямого солнечного излучения
ГОСТ Р МЭК 60287-3-2-2011 Кабели электрические. Расчет номинальной токовой нагрузки. Часть 3-2. Разделы, касающиеся условий эксплуатации. Экономическая оптимизация размера силовых кабелей
ГОСТ Р МЭК 60287-3-3-2011 Кабели электрические. Расчет номинальной токовой нагрузки. Часть 3-3. Разделы, касающиеся условий эксплуатации. Кабели, пересекающие внешние источники тепла
ГОСТ Р МЭК 61140-2000 Защита от поражения электрическим током. Общие положения по безопасности, обеспечиваемой электрооборудованием и
