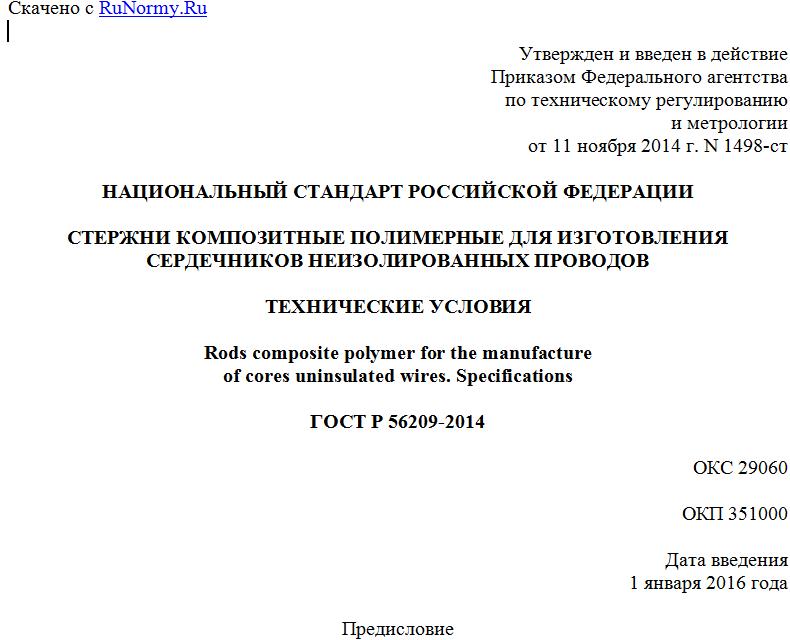

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 11 ноября 2014 г. N 1498-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СТЕРЖНИ КОМПОЗИТНЫЕ ПОЛИМЕРНЫЕ ДЛЯ ИЗГОТОВЛЕНИЯ
СЕРДЕЧНИКОВ НЕИЗОЛИРОВАННЫХ ПРОВОДОВ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Rods composite polymer for the manufacture
of cores uninsulated wires. Specifications
ГОСТ Р 56209-2014
ОКС 29060
ОКП 351000
Дата введения
1 января 2016 года
Предисловие
1 РАЗРАБОТАН Объединением юридических лиц "Союз производителей композитов" совместно с Закрытым акционерным обществом "Электрокомпозит"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 497 "Композиты, конструкции и изделия из них"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 11 ноября 2014 г. N 1498-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
1. Область применения
Настоящий стандарт распространяется на полимерные композитные стержни (далее - стержни) сердечников неизолированных алюминиевых проводов и проводов из алюминиевых сплавов, предназначенных для передачи электрической энергии в воздушных электрических сетях, и устанавливает технические условия.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.1.044-89 Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения
ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 17.2.3.02-2014 Правила установления допустимых выбросов загрязняющих веществ промышленными предприятиями
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 6507-90 Микрометры. Технические условия
ГОСТ 9142-90 Ящики из гофрированного картона. Общие технические условия
ГОСТ 14192-96 Маркировка грузов
ГОСТ 15173-70 Пластмассы. Метод определения среднего коэффициента линейного теплового расширения
ГОСТ 15845-80 Изделия кабельные. Термины и определения
ГОСТ 16504-81 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 17811-78 Мешки полиэтиленовые для химической продукции. Технические условия
ГОСТ 18617-83 Ящики деревянные для металлических изделий. Технические условия
ГОСТ 31938-2012 Арматура композитная полимерная для армирования бетонных конструкций. Общие технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины и определения по ГОСТ 15845, а также следующие термины с соответствующими определениями:
3.1 сердечник: Элемент конструкции неизолированного провода, предназначенный для увеличения его механической прочности, снижения веса, обеспечения малой стрелы провеса. Состоит из одного и более нескрученных или скрученных правильной скруткой в один или несколько повивов стержней из непрерывно армированного композитного материала с термореактивной полимерной матрицей.
3.2 активные факторы окружающей среды в условиях эксплуатации: Любые воздействия на сердечник, приводящие к развитию термоокислительной, фотоокислительной деструкции, гидролизу, озонолизу, горению композитного материала сердечника, преждевременному его старению и выходу из строя.
3.3 полимерный композитный стержень: Элемент конструкции сердечника, изготовленный методом пултрузии или методом спиральной намотки.
4. Классификация
4.1 По типу непрерывного армирующего наполнителя стержни подразделяют на виды:
АК - арамидокомпозитный;
БК - базальтокомпозитный;
КК - комбинированный композитный;
СК - стеклокомпозитный;
УК - углекомпозитный.
4.2 Стержни выпускают номинальными диаметрами, приведенными в таблице 1.
Таблица 1
Номинальный диаметр d, мм Допустимое отклонение, мм, не более
1,6 +/- 0,05
1,7
1,8
1,9
2,0
2,1
2,2
2,3
2,4
2,5
2,6
2,7
2,9
3,1
Примечание - Допускается изготовлять стержни других номинальных диаметров при условии соответствия требованиям настоящего стандарта.
4.3 Строительная длина стержней должна быть не менее 1000 м. По требованию потребителя допускается изготовление стержней с другими длинами.
4.4 Для защиты стержней от повреждений на стадии изготовления провода и в условиях эксплуатации от воздействия активных факторов окружающей среды допускается размещение стержней внутри защитной металлической оболочки. Толщина защитной металлической оболочки не более 1,2 мм.
4.5 В документах изготовителя на конкретные выпускаемые им типы стержней должны быть указаны следующие геометрические размеры стержней с предельными отклонениями:
- номинальный диаметр;
- строительная длина.
4.6 Стержни наматывают на катушки механическим способом рядами без перегибов и зазоров, обеспечивая при намотки, последующую легкую сматываемость. Внешний намотанный слой стержней должен находиться на расстоянии от 15 до 20 мм от наружного диаметра щек катушек. Минимальный диаметр шейки катушки или барабана, должен обеспечивать сохранность стержней во всех условиях ее транспортирования и хранения до применения и составляет для:
- АК стержней - не менее 500 мм;
- БК стержней - не менее 400 мм;
- КК стержней - не менее 500 мм;
- СК стержней - не менее 400 мм;
- УК стержней - не менее 600 мм.
4.7 Условное обозначение стержней должно включать в себя: условное обозначение вида изделия по типу армирующего волокна по п. 4.1, номинальный диаметр, значение предела прочности при растяжении, значение модуля упругости при растяжении и обозначение настоящего стандарта.
Пример - Углекомпозитный стержень, диаметром 2,2 мм, пределом прочности при растяжении 1800 МПа, модулем упругости при растяжении 130 ГПа: УК стержень-2,2-1800/130 ГОСТ 56209-2014.
5. Технические требования
5.1 Основные показатели и характеристики
5.1.1 Стержни должны изготовляться в соответствии с требованиями настоящего стандарта, нормативного документа или технической документации, утвержденной в установленном порядке, на конкретный вид стержня.
5.1.2 Стержни должны изготовляться из термореактивной смолы и содержать обязательный непрерывный армирующий наполнитель в количестве не менее 30% по массе.
