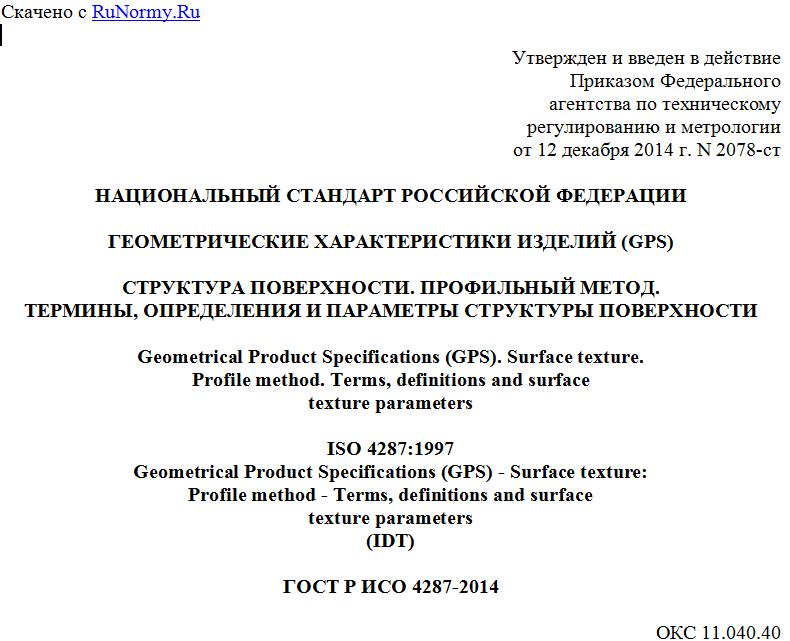

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 12 декабря 2014 г. N 2078-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГЕОМЕТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИЗДЕЛИЙ (GPS)
СТРУКТУРА ПОВЕРХНОСТИ. ПРОФИЛЬНЫЙ МЕТОД.
ТЕРМИНЫ, ОПРЕДЕЛЕНИЯ И ПАРАМЕТРЫ СТРУКТУРЫ ПОВЕРХНОСТИ
Geometrical Product Specifications (GPS). Surface texture.
Profile method. Terms, definitions and surface
texture parameters
ISO 4287:1997
Geometrical Product Specifications (GPS) - Surface texture:
Profile method - Terms, definitions and surface
texture parameters
(IDT)
ГОСТ Р ИСО 4287-2014
ОКС 11.040.40
Дата введения
1 января 2016 года
Предисловие
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "ЦИТОпроект" (ООО "ЦИТОпроект") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 453 "Имплантаты в хирургии"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 12 декабря 2014 г. N 2078-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 4287:1997 "Геометрические характеристики изделий (GPS). Структура поверхности. Профильный метод. Термины, определения и параметры структуры поверхности" (ISO 4287 "Geometrical Product Specifications (GPS) - Surface texture: Profile method - Terms, definitions and surface texture parameters")
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА.
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
1 Область применения
Настоящий стандарт устанавливает термины, определения и параметры для оценки структуры поверхности (шероховатость, волнистость и первичный профиль) при помощи методов профилирования.
2 Нормативные ссылки
Следующие стандарты содержат положения, которые посредством ссылок в данном тексте формируют положения настоящего стандарта. На момент публикации указанные издания были действующими. Все стандарты подлежат пересмотру, и сторонам, заключающим соглашения на основании настоящего стандарта, предлагается изучить вопрос о возможности применения последних изданий стандартов, указанных ниже. Члены Международной электротехнической комиссии (IEC) и ИСО ведут реестры действующих международных стандартов.
ИСО 3274:1996, Геометрические характеристики изделий (GPS). Структура поверхности. Профильный метод - Номинальные характеристики контактных (щуповых) приборов (ISO 3274:1996, Geometrical Product Specifications (GPS) - Surface texture: Profile method - Nominal characteristics of contact (stylus) instruments)
ИСО 4288:1996, Геометрические характеристики изделий (GPS). Структура поверхности. Профильный метод. Определение и параметры структуры (ISO 4288:1996, Geometrical Product Specifications (GPS) - Surface texture: Profile method - Rules and procedures for the assessment of surface texture)
ИСО 11562:1996, Геометрические характеристики изделий (GPS). Структура поверхности. Профильный метод. Метрологические характеристики фильтров с коррекцией фазы (ISO 11562:1996, Geometrical Product Specifications (GPS) - Surface texture: Profile method - Metrological characterization of phase correct filters)
3 Термины и определения
3.1 Общие термины
3.1.1 фильтр профиля (profile filter): Фильтр, который разделяет профили на длинноволновые и коротковолновые компоненты.
[ИСО 115621]
Примечание - В инструментах для оценки профилей шероховатости, волнистости и первичного профиля используют три фильтра (см. рисунок 1). Все они имеют аналогичные характеристики пропускания, определенные в ИСО 11562, но различную длину волны отсечки.
3.1.1.1 фильтр профиля (profile filter ): Фильтр, который определяет пересечение между шероховатостью и еще более коротковолновыми компонентами, имеющимися на поверхности (см. рисунок 1).
3.1.1.2 фильтр профиля (profile filter ): Фильтр, который определяет пересечение между компонентами шероховатости и волнистости (см. рисунок 1).
3.1.1.1 фильтр профиля (profile filter ): Фильтр, который определяет пересечение между шероховатостью и еще более длинноволновыми компонентами, имеющимися на поверхности (см. рисунок 1).
Рисунок 1 - Характеристики передачи профилей
шероховатости и волнистости
3.1.2 система координат (coordinate system)
Такая система координат, в которой указаны параметры структуры поверхности.
Примечание - Обычно используют прямоугольную систему координат, в которой оси образуют правосторонние декартовы координаты, причем ось X коллинеарна средней линии, ось Y также номинально расположена на реальной поверхности, а ось Z направлена наружу (от материала к окружающей среде). Это условие соблюдается на протяжении остальной части данного внутреннего стандарта.
3.1.3 реальная поверхность (real surface): Поверхность, ограничивающая тело и отделяющая его от окружающей среды.
3.1.4 профиль поверхности (surface profile): Профиль, который образуется в результате пересечения реальной поверхности указанной плоскостью (см. рисунок 2).
Примечание - На практике обычно выбирают плоскость с нормалью, которая номинально располагается параллельно реальной поверхности и в соответствующем направлении.
Рисунок 2 - Профиль поверхности
3.1.5 первичный профиль (primary profile) (см. ИСО 3274).
Примечание - Первичный профиль служит основой для оценки параметров первичного профиля.
3.1.6 профиль шероховатости (roughness profile): Профиль, полученный из первичного профиля путем подавления длинноволнового компонента при помощи фильтра профиля ; данный профиль умышленно модифицируют (см. рисунок 1).
Примечания
1 Полоса пропускания для профилей шероховатости определяется фильтрами профиля и (см. 2.6 и 3.2 ИСО 11562).
2 Профиль шероховатости служит основой для оценки параметров профиля шероховатости.
3 Взаимосвязь по умолчанию между значениями и представлена в 4.4 ИСО 3274.
3.1.7 профиль волнистости (waviness profile): Профиль, полученный путем последовательного применения фильтра профиля и фильтра профиля к первичному профилю, с подавлением длинноволнового компонента фильтром профиля , а также подавления коротковолнового компонента фильтром профиля ; данный профиль умышленно изменяют.
Примечания
1 Номинальная форма должна быть сначала удалена из общего профиля при помощи методов наименьших квадратов (наилучшее соответствие), до использования фильтра профиля для разделения профиля волнистости. Для циркулярной номинальной формы рекомендуется, чтобы радиус был также включен в оптимизацию наименьших квадратов и не был фиксирован к номинальному значению. Данная процедура для разделения профиля волнистости определяет идеальный оператор волнистости.
2 Полоса передачи для профилей волнистости определяется при помощи фильтров профиля и (см. 2.6 и 3.2 ИСО 11562).
3 Профиль волнистости служит основой для оценки параметров профиля волнистости.
3.1.8 Средние линии
3.1.8.1 средняя линия для профиля шероховатости (mean line the roughness profile): Линия, которая соответствует длинноволновому компоненту профиля, с подавлением при помощи фильтра профиля (см. ИСО 11562:1996, 3.2).
3.1.8.2 средняя линия для профиля волнистости (mean line the waviness profile): Линия, которая соответствует длинноволновому компоненту профиля, с подавлением при помощи фильтра профиля (см. ИСО 11562:1996, 3.2).
3.1.8.3 средняя линия для первичного профиля (mean line for the primary profile): Линия, определяемая путем подгонки линии номинальной формы по методу наименьших квадратов через первичный профиль.
3.1.9
Базовая длина (sampling length lp, lr, lw): Длина в направлении оси X, используемая для определения неоднородностей, характеризующих оцениваемый профиль.
Примечание - базовая длина для профилей шероховатости lr и волнистости lw по числовым значениям равна характерной длине волны фильтров профиля и соответственно. Базовая длина для первичного профиля lp равна длине оценки.
3.1.10 длина оценки ln (evaluaiton length ln): Длина в направлении оси X, используемая для оценки изучаемого профиля.
