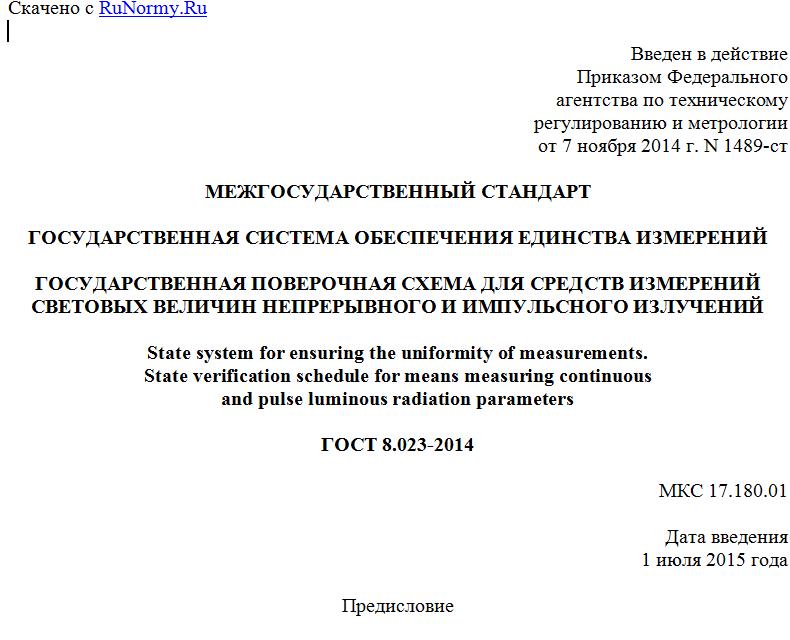

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 7 ноября 2014 г. N 1489-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ
СВЕТОВЫХ ВЕЛИЧИН НЕПРЕРЫВНОГО И ИМПУЛЬСНОГО ИЗЛУЧЕНИЙ
State system for ensuring the uniformity of measurements.
State verification schedule for means measuring continuous
and pulse luminous radiation parameters
ГОСТ 8.023-2014
МКС 17.180.01
Дата введения
1 июля 2015 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГУП "ВНИИОФИ")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол от 20 октября 2014 г. N 71-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Азербайджан AZ Азстандарт
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 7 ноября 2014 г. N 1489-ст межгосударственный стандарт ГОСТ 8.023-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 г.
5 ВЗАМЕН ГОСТ 8.023-2012
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Область применения
Настоящий стандарт распространяется на государственную поверочную схему для средств измерений световых величин непрерывного и импульсного излучений (см. рисунок А.1 приложения А) и устанавливает порядок передачи единиц силы света (кд), пространственного распределения силы света (кд), освещенности (лк), светового потока (лм) и яркости (кд/м2) от государственного первичного эталона единиц силы света и светового потока при помощи вторичных эталонов и рабочих эталонов рабочим средствам измерений с указанием погрешностей и основных методов поверки.
1. Эталоны
1.1 Государственный первичный эталон
Государственный первичный эталон применяют для воспроизведения и передачи единиц силы света и светового потока вторичным эталонам единиц силы света и освещенности непрерывного излучения и единиц силы света и освещенности импульсного излучения сличением с помощью компаратора и вторичным эталонам единицы светового потока непрерывного излучения и единицы яркости методом косвенных измерений.
Государственный первичный эталон состоит из комплекса следующих средств измерений:
- высокотемпературной широкоапертурной модели черного тела (ВШМЧТ);
- системы измерений термодинамических параметров ВШМЧТ;
- группового фотометра, состоящего из трех фотометрических головок (ФГ) с усилителями;
- системы измерений спектральных характеристик ФГ;
- интегрирующей сферы;
- системы прецизионных диафрагм;
- системы питания и регистрации;
- системы автоматизированного механического перемещения и юстировки;
- гониофотометрического комплекса для измерения силы света, пространственного распределения силы света, светового потока;
- комплекта эталонных полупроводниковых источников излучения.
Диапазон значений силы света, воспроизводимых эталоном, составляет от 35 до 1000 кд.
Диапазон значений светового потока, воспроизводимых эталоном, составляет от 50 до 2500 лм.
Диапазон значений пространственного распределения силы света в телесном угле 1° при углах наблюдения +/- 160° в горизонтальной плоскости, +/- 130° в вертикальной плоскости, воспроизводимых первичным эталоном, составляет от 35 до 1000 кд.
Государственный первичный эталон обеспечивает воспроизведение:
- единицы силы света со средним квадратическим отклонением результатов измерений , не превышающим 0,1·10-2 при 25 независимых измерениях, и неисключенной систематической погрешностью , не превышающей 0,25·10-2;
- единицы светового потока со средним квадратическим отклонением результатов измерений , не превышающим 0,13·10-2 при 25 независимых измерениях, и неисключенной систематической погрешностью , не превышающей 0,25·10-2;
- пространственного распределения силы света со средним квадратическим отклонением результатов измерений , не превышающим 0,1·10-2 при 25 независимых измерениях, и неисключенной систематической погрешностью , не превышающей 0,25·10-2.
Для обеспечения воспроизведения единиц силы света, пространственного распределения силы света и светового потока с указанной точностью должны быть соблюдены правила содержания и применения государственного первичного эталона, утвержденные в установленном порядке.
1.2 Вторичные эталоны
Вторичные эталоны единиц силы света и освещенности непрерывного излучения применяют для передачи единиц рабочим эталонам методом косвенных измерений, сличением с помощью компаратора (фотометра или светоизмерительной лампы), непосредственным сличением, методом прямых измерений, а также рабочим средствам измерений сличением с помощью компаратора.
Вторичные эталоны единиц силы света и освещенности импульсного излучения применяют для передачи размеров единиц рабочим эталонам сличением при помощи компаратора, а также рабочим средствам измерений методом прямых измерений.
Вторичные эталоны единицы яркости непрерывного излучения применяют для передачи единицы рабочим эталонам и рабочим средствам измерений сличением с помощью компаратора.
Вторичные эталоны единицы пространственного распределения силы света непрерывного излучения применяют для передачи единицы рабочим эталонам сличением с помощью компаратора, а также рабочим средствам измерений методом прямых измерений.
Вторичные эталоны единицы светового потока непрерывного излучения применяют для передачи единицы рабочим эталонам сличением с помощью компаратора (сферического интегратора) и методом прямых измерений, а также рабочим средствам измерений сличением с помощью компаратора.
Вторичный эталон единиц силы света и освещенности непрерывного излучения включает в себя следующие средства измерений и специальное оборудование:
- излучатель - три группы, состоящие из пяти светоизмерительных ламп типа СИС, переменных по своему составу, номинальными значениями силы света 35, 100 и 500 кд при цветовых температурах (2360 +/- 15) К, (2800 +/- 15) К, (2860 +/- 15) К, или шесть групп светодиодов, переменных по своему составу, с номинальными значениями силы света в диапазоне ;
- группу из трех фотометров с диапазоном измерений от 1 до 1·105 лк;
- оптический стенд;
- системы питания, стабилизации, регистрации и контроля.
Вторичный эталон силы света и освещенности импульсного излучения включает в себя следующие средства измерений и специальное оборудование:
- группу из пяти излучателей с системой формирования импульса (переменных по своему составу) номинальными значениями силы света в диапазоне от 1·103 до 5·104 кд;
- фотометр;
- интегрирующую сферу;
- оптический стенд;
- системы питания, регистрации и контроля.
Вторичный эталон единицы яркости включает в себя следующие средства измерений и специальное оборудование:
- протяженный равномерный источник яркости при цветовой температуре (2860 +/- 15) К в диапазоне яркости от 1·102 до 1·104 кд/м2;
- фотометр (фотометрическая головка);
- системы питания, стабилизации, регистрации и контроля.
Вторичный эталон единицы пространственного распределения силы света непрерывного излучения включает в себя следующие средства измерений и специальное оборудование:
- гониофотометрическую установку;
- комплект эталонных полупроводниковых источников излучения.
Вторичный эталон единицы светового потока непрерывного излучения включает в себя следующие средства измерений и специальное оборудование:
- излучатель - три группы из пяти светоизмерительных ламп типа СИП, переменных по своему составу, номинальными значениями светового потока 500 и 1500 лм при цветовых температурах (2360 +/- 15) К, (2800 +/- 15) К, (2860 +/- 15) К;
- шаровой фотометр (интегрирующая сфера диаметром 2 м);
- системы питания, стабилизации, регистрации и контроля.
Суммарное среднее квадратическое отклонение результатов сличений вторичного эталона единиц силы света и освещенности непрерывного излучения с государственным первичным эталоном не должно превышать 0,3·10-2.
Суммарное среднее квадратическое отклонение результатов сличений вторичного эталона единиц силы света и освещенности импульсного излучения с государственным первичным эталоном не должно превышать 0,8·10-2.
Суммарное среднее квадратическое отклонение результатов сличений вторичного эталона единицы яркости с государственным первичным эталоном не
