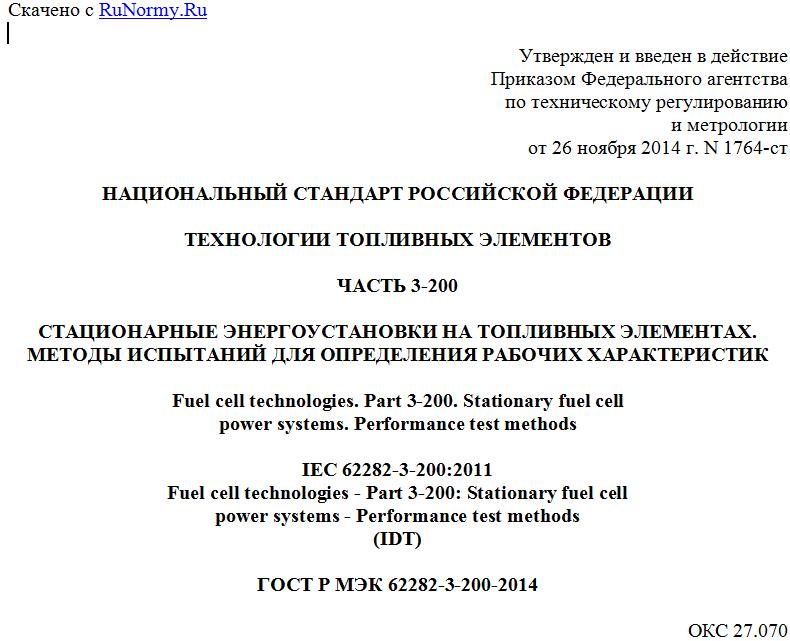

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕХНОЛОГИИ ТОПЛИВНЫХ ЭЛЕМЕНТОВ
ЧАСТЬ 3-200
СТАЦИОНАРНЫЕ ЭНЕРГОУСТАНОВКИ НА ТОПЛИВНЫХ ЭЛЕМЕНТАХ.
МЕТОДЫ ИСПЫТАНИЙ ДЛЯ ОПРЕДЕЛЕНИЯ РАБОЧИХ ХАРАКТЕРИСТИК
Fuel cell technologies. Part 3-200. Stationary fuel cell
power systems. Performance test methods
IEC 62282-3-200:2011
Fuel cell technologies - Part 3-200: Stationary fuel cell
power systems - Performance test methods
(IDT)
ГОСТ Р МЭК 62282-3-200-2014
ОКС 27.070
ОКП 31 1000
Дата введения
1 июля 2015 года
Предисловие
1 ПОДГОТОВЛЕН Некоммерческим партнерством "Национальная ассоциация водородной энергетики (НП НАВЭ)" на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 29 "Водородные технологии"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2014 г. N 1764-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 62282-3-200:2011 "Технологии производства топливных батарей. Часть 3-200. Стационарные системы питания топливных батарей. Методы испытания технических характеристик (IEC 62282-3-200:2011 "Fuel cell technologies - Part 3-200: Stationary fuel cell power systems - Performance test methods").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт идентичен международному стандарту МЭК 62282-3-200:2011 "Технологии производства топливных батарей. Часть 3-200. Стационарные системы питания топливных батарей. Методы испытания технических характеристик (МЭК 62282-3-200:2011 Fuel cell technologies - Part 3-200: Stationary fuel cell power systems - Performance test method).
Международная электротехническая комиссия - МЭК (International Electrotechnical Commission - IEC) является всемирной организацией по стандартизации, включающей национальные комитеты. Основной задачей МЭК является продвижение международного сотрудничества по вопросам, касающимся стандартизации в областях электротехники и электроники. С этой целью МЭК публикует международные стандарты, а также технические условия, технические отчеты, общедоступные спецификации и руководства (именуемые в дальнейшем "документы МЭК"). Подготовка этих документов осуществляется техническими комитетами МЭК. Национальный комитет МЭК, заинтересованный в разработке стандарта, может принять участие в работе технических комитетов. Международные, правительственные и неправительственные организации, поддерживающие связь с МЭК, могут также принять участие в этой подготовительной работе. МЭК тесно сотрудничает с Международной организацией по стандартизации (ИСО) в соответствии с условиями, установленными в соглашении между двумя данными организациями.
Публикации МЭК носят характер рекомендаций для международного использования и принимаются национальными комитетами МЭК с учетом этого фактора.
Международный стандарт МЭК 62282-3-200 подготовлен техническим комитетом МЭК/ТК 105 "Технологии топливных элементов". Издание МЭК 62282-3-200 отменяет и заменяет издание МЭК 62282-3-2, опубликованное в 2006 году, и представляет собой переработанную и исправленную версию как с точки зрения технического содержания, так и с точки зрения структуры. Значительные изменения в издании МЭК 62282-3-200 по сравнению с изданием МЭК 62282-3-2 направлены на обеспечение соответствия ASME PTC-50. Эти изменения касаются:
- формул для расчета коэффициента полезного действия, в которых вместо мощности за основу принимается среднее значение мощности, полученное путем деления энергии на продолжительность испытания;
- продолжительности испытания и частоты измерения показаний;
- испытаний по определению коэффициента полезного действия при частичной нагрузке которые теперь не являются обязательными. Вопрос о проведении испытаний при частичной нагрузке должен решаться сторонами, определяющими методику проведения испытаний;
- способа измерения расхода топлива для определения коэффициента полезного действия, при котором используются как массовый расход, так и объемный расход топлива;
- вычисления коэффициента полезного действия, учитывающего потребление тепловой энергии и потребление механической энергии.
Разработка настоящего национального стандарта, идентичного МЭК 62282-3-200:2011, осуществлялась Техническим комитетом по стандартизации Росстандарта ТК 029 "Водородные технологии" в обеспечение Технического регламента Таможенного союза "О безопасности машин и оборудования" (ТР ТС 010/2011).
1 Область применения
Настоящий стандарт распространяется на технические и экологические характеристики стационарных энергоустановок на топливных элементах. Данные методы испытаний применяются для определения:
- мощностных показателей в заданных рабочих и переходных режимах;
- электрического коэффициента полезного действия и тепловой эффективности в заданных рабочих режимах;
- экологических характеристик, например выбросов газов, уровня шума и т.д., в заданных рабочих и переходных режимах.
Стандарт не предназначен для определения электромагнитной совместимости.
Настоящий стандарт не распространяется на стационарные энергоустановки на топливных элементах малой мощности с выходной электрической мощностью менее 10 кВт, которые рассмотрены в МЭК 62282-3-201.
Энергоустановки на топливных элементах в зависимости от типа топливных элементов и области применения могут включать в свой состав подсистемы, связанные с преобразованием различных веществ и потоков энергии. На рисунке 1 представлена общая схема энергоустановки на топливных элементах и определены ее границы.
Для определения границ испытаний принимаются следующие условия:
- все системы рекуперации энергии находятся внутри границ испытаний;
- все виды устройств хранения электрической энергии находятся вне границ испытаний;
- расчет теплотворной способности потребляемого топлива (такого как природный газ, газообразный пропан, чистый водород и т.д.) производится исходя из состояния топлива на границе энергоустановки на топливных элементах.
Рисунок 1 - Схема энергосистемы на топливных элементах
Пояснения к рисунку 1:
Энергосистема на топливных элементах, включая подсистемы (см. основную рамку).
Граница представлена концептуально или функционально, а не как оборудование, например, энергетический блок.
Подсистемы - модуль топливных элементов, топливный процессор и т.д. (текст-боксы внутри основной рамки).
Конфигурация подсистем зависит от вида топлива, типа топливных элементов или установки.
Точки подключения на границе, в которых проводятся измерения для определения характеристик (на рисунке представлены стрелками).
--------------------------------
<1> EMD - электромагнитное возмущение.
<2> EMI - электромагнитная помеха.
2 Нормативные ссылки
Представленные ниже документы являются обязательными для применения настоящего стандарта. Для датированных ссылок используется только цитированное издание. Для недатированных ссылок применимо последнее издание отсылочного документа (включая изменения и поправки).
МЭК 60051 (все части) Приборы электроизмерительные прямого действия аналоговые показывающие и вспомогательные части к ним (IEC 60051 (all parts), Direct acting indicating analogue electrical measuring instruments and their accessories)
МЭК 60359 Аппаратура измерительная электрическая и электронная. Выражение рабочих характеристик (IEC 60359, Electrical and electronic equipment - Expression of performance)
МЭК 60688 Преобразователи электрические измерительные для преобразования электрических параметров переменного тока в аналоговые или цифровые сигналы (IEC 60688, Electrical measuring transducers for converting a.c. electrical quantities to analogue or digital signals)
МЭК 61000-4-7 Электромагнитная совместимость. Часть 4-7. Методики испытаний и измерений. Общее руководство по измерениям и приборам для измерения гармоник и промежуточных гармоник для систем энергоснабжения и связанного с ним оборудования (IEC 61000-4-7, Electromagnetic compatibility (EMC) - Part 4-7: Testing and measurement techniques - General guide on harmonics and interharmonics measurements and instrumentation, for power supply systems and equipment connected thereto)
МЭК 61000-4-13 Электромагнитная совместимость. Часть 4-13. Методики испытаний и измерений. Испытания низкочастотной помехозащитности от воздействия гармоник и промежуточных гармоник, включая сетевые сигналы, передаваемые в сеть переменного тока (IEC 61000-4-13, Electromagnetic compatibility (EMC) - Part 4-13: Testing and measurement techniques - Harmonics and interharmonics including mains signalling at a.c. power port, low frequency immunity tests)
МЭК 61028 Приборы электроизмерительные. Двухкоординатные самописцы (IEC 61028, Electrical measuring instruments - X-Y recorders)
МЭК 61143 (все части) Приборы измерительные электрические. Регистраторы функций X-t (IEC 61143 (all parts), Electrical measuring instruments - X-t recorders)
МЭК 61672-1 Электроакустика. Измерители уровня звука. Часть 1. Технические требования (IEC 61672-1, Electroacoustics - Sound level meters - Part 1: Specifications)
МЭК 61672-2 Электроакустика. Измерители уровня звука. Часть 2. Модель оценочных испытаний (IEC 61672-2, Electroacoustics - Sound level meters - Part 2: Pattern evaluation tests)
МЭК 62052-11 Оборудование для электрических измерений (переменный ток). Общие требования, испытания и условия испытаний. Часть 11. Измерительное оборудование (IEC 62052-11, Electricity metering equipment (AC) - General requirements, tests and test conditions - Part 11: Metering equipment)
