"ГОСТ Р ИСО 15745-1-2014. Национальный стандарт Российской Федерации. Системы промышленной автоматизации и интеграция. Прикладная интеграционная среда открытых систем. Часть 1. Общее эталонное описание"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

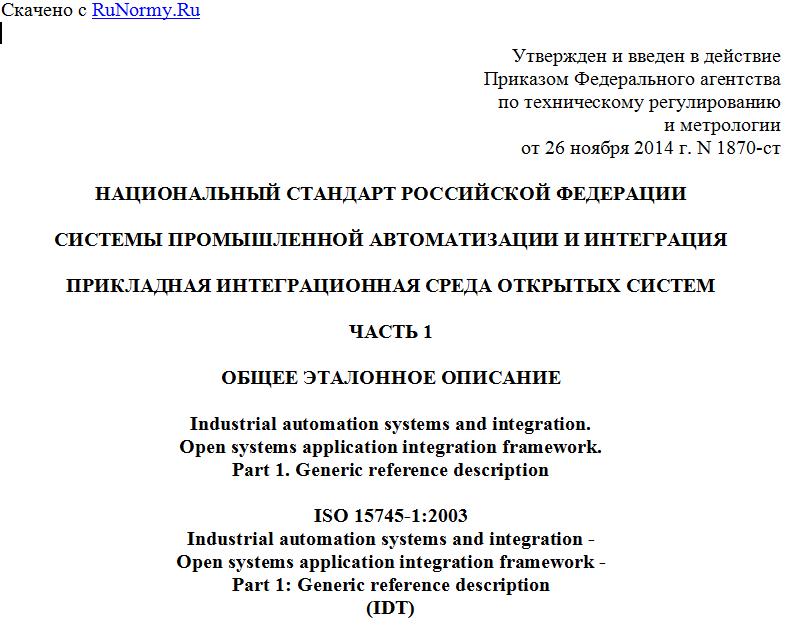

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 26 ноября 2014 г. N 1870-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СИСТЕМЫ ПРОМЫШЛЕННОЙ АВТОМАТИЗАЦИИ И ИНТЕГРАЦИЯ

ПРИКЛАДНАЯ ИНТЕГРАЦИОННАЯ СРЕДА ОТКРЫТЫХ СИСТЕМ

ЧАСТЬ 1

ОБЩЕЕ ЭТАЛОННОЕ ОПИСАНИЕ

Industrial automation systems and integration.
Open systems application integration framework.
Part 1. Generic reference description

ISO 15745-1:2003
Industrial automation systems and integration -
Open systems application integration framework -
Part 1: Generic reference description
(IDT)

ГОСТ Р ИСО 15745-1-2014

Группа Т58

ОКС 25.040.40

Дата введения
1 января 2016 года

Предисловие

1. Подготовлен ООО "НИИ экономики связи и информатики "Интерэкомс" (ООО "НИИ "Интерэкомс") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 100 "Стратегический и инновационный менеджмент".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2014 г. N 1870-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 15745-1:2003 "Системы промышленной автоматизации и интеграция. Прикладная интеграционная среда открытых систем. Часть 1. Общее эталонное описание (ISO 15745-1:2003 "Industrial automation systems and integration - Open systems application integration framework - Part 1: Generic reference description").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
В текст настоящего стандарта включено дополнение ИСО 15745-1:2003/Amd.1:2007.
5. Взамен ГОСТ Р ИСО 15745-1-2010.

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).

Введение

Настоящий стандарт подготовлен Техническим комитетом ИСО/ТК 184 "Системы промышленной автоматизации и интеграция", подкомитетом ПК 5 "Архитектура, системы связи и интеграционные среды".
Комплекс стандартов ИСО 15745 имеет общее название "Системы промышленной автоматизации и интеграция. Прикладная интеграционная среда открытых систем" и содержит следующие части:
- часть 1 "Общее эталонное описание";
- часть 2 "Эталонное описание систем управления на основе стандарта ИСО 11898";
- часть 3 "Эталонное описание систем управления на основе стандарта МЭК 611158";
- часть 4 "Эталонное описание систем управления на основе Ethernet";
- часть 5 "Эталонное описание систем управления на основе высокоуровневого протокола управления каналом передачи данных HDLC".
Основой разработки прикладных систем являются прикладные спецификации, устанавливающие требования к функциональности и характеристикам прикладных систем. Такие спецификации обычно включают текстовые описания, чертежи, диаграммы и ссылки на другие спецификации. Многие системные интеграторы и конечные пользователи, работающие в разных секторах рынка, либо разрабатывают многочисленные аналогичные прикладные спецификации (одну для каждого проекта), либо общую прикладную спецификацию, содержащую требования для каждого проекта.
Прикладная интеграционная среда (AIF) определяет элементы и правила, облегчающие:
- систематическую организацию и представление требований к интеграции прикладных систем с помощью модели интеграции;
- разработку спецификаций интерфейсов в форме профилей интероперабельности прикладных систем (AIP) с целью обеспечения возможности выбора как соответствующих ресурсов, так и документации на встроенные прикладные системы.
Связь между AIF, интеграционными моделями и созданными разработчиком AIP, а также прикладной системой изображена на рисунке 1.



Рисунок 1. Область применения комплекса
стандартов ИСО 15745

Слева на рисунке 1 изображена общая AIF, определение которой приведено в настоящем стандарте и дополнено в других стандартах комплекса ИСО 15745.
В центре на рисунке 1 изображен AIP (который может содержать один или несколько AIP), состоящий из одного профиля процессов, одного или нескольких профилей ресурсов и одного или нескольких профилей обмена информацией. Основой AIP являются соответствующие интеграционные модели, устанавливающие требования к прикладным системам.
Справа на рисунке 1 изображена прикладная система, включающая в себя:
- ресурсы (приборы, коммуникационные сети, оборудование, люди, материалы);
- процессы;
- обмен информацией.
Преимущества использования комплекса стандартов ИСО 15745 заключаются в следующем:
- конечные пользователи могут быстрее определиться со спецификациями и обеспечить соответствие необходимым требованиям для работы с открытыми системами путем использования надлежащих AIP;
- системные интеграторы сокращают время принятия решения, основанного на открытых системах, путем использования общих инструментов, основанных на AIF;
- продавцы и изготовители автоматических систем могут предоставлять и разрабатывать новую продукцию с помощью общих инструментов, основанных на AIF. Например, продавец может подтвердить, что его продукция соответствует требованиям к прикладным системам путем ссылки на профили ресурсов AIP.
Первичными пользователями настоящего стандарта могут быть разработчики AIP, использующие разные системные платформы и технологии изготовления продукции в таких областях применения, как:
- системы непрерывного управления процессами;
- системы группового управления процессами;
- системы управления машинами;
- системы дискретного управления;
- системы диагностики.

1. Область применения

Настоящий стандарт распространяется на прикладную интеграционную среду - набор элементов и правил описания интеграционных моделей и профилей интероперабельности прикладных систем.
Стандарт устанавливает общие элементы и правила описания интеграционных моделей и профилей интероперабельности прикладных систем вместе с профилями их компонентов, включающими профили процессов, обмена информацией и ресурсов.
Примечание. Настоящий стандарт, а также ИСО 15745-2, ИСО 15745-3, ИСО 15745-4 устанавливают элементы технологий и правила описания как профилей коммуникационных сетей, так и коммуникационные аспекты профилей устройств, основанных на технологиях полевых (промышленных) шин (fieldbus technologies). Стандарты комплекса ИСО 15745 рекомендуется использовать вместе с настоящим стандартом для создания прикладной интеграционной среды для отдельных технологий полевых шин.

Настоящий стандарт распространяется на системы промышленной автоматизации, процесс сборки электронной аппаратуры, изготовление полупроводников и транспортирование материалов. Его следует использовать также в случае других работ по автоматизации и управлению, таких как автоматизация коммунальных предприятий, сельского хозяйства, внедорожных транспортных средств, медицинских учреждений и лабораторий, а также системы общественного транспорта.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие документы, которые необходимо учитывать при использовании настоящего стандарта. В случае ссылок на документы, у которых указана дата утверждения, необходимо пользоваться только указанной редакцией. В случае когда дата утверждения не приведена, следует пользоваться последней редакцией ссылочных документов, включая любые поправки и изменения к ним:
ИСО/МЭК 7498-1:1994 Информационные технологии. Взаимодействие открытых систем. Базовая эталонная модель. Часть 1. Базовая модель (ISO/IEC 7498-1:1994, Information technology - Open Systems Interconnection - Basic Reference Model: The Basic Model)
ИСО/МЭК 7498-4:1989 Системы обработки информации. Взаимодействие открытых систем. Базовая эталонная модель. Часть 4. Структура управления (ISO/IEC 7498-4:1989, Information processing systems - Open Systems Interconnection - Basic Reference Model - Part 4: Management framework)
МЭК 61069-1:1991 Измерение и управление производственными процессами. Определение характеристик системы для ее оценки. Часть 1. Общие аспекты и методология (IEC 61069-1:1991, Industrial-process measurement and control - Evaluation of system properties for the purpose of system assessment - Part 1: General considerations and methodology)
REC-xml-20001006, Extensible Markup Language (XML) 1.0 Second Edition - W3C Recommendation 6 October 2000
REC-xmlschema-1-20010502, XML Schema Part 1: Structures - W3C Recommendation 2 May 2001
REC-xmlschema-2-20010502, XML Schema Part 2: Datatypes - W3C Recommendation 2 May 2001
UML V1.4, OMG - Unified Modeling Language Specification (Version 1.4, September 2001)
REC-xmldsig-core-20020212, XML-Signature - W3C Recommendation 12 February 2002

3. Термины и определения
Для просмотра документа целиком скачайте его >>>
