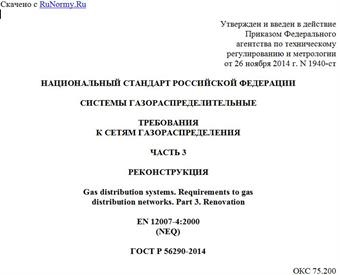

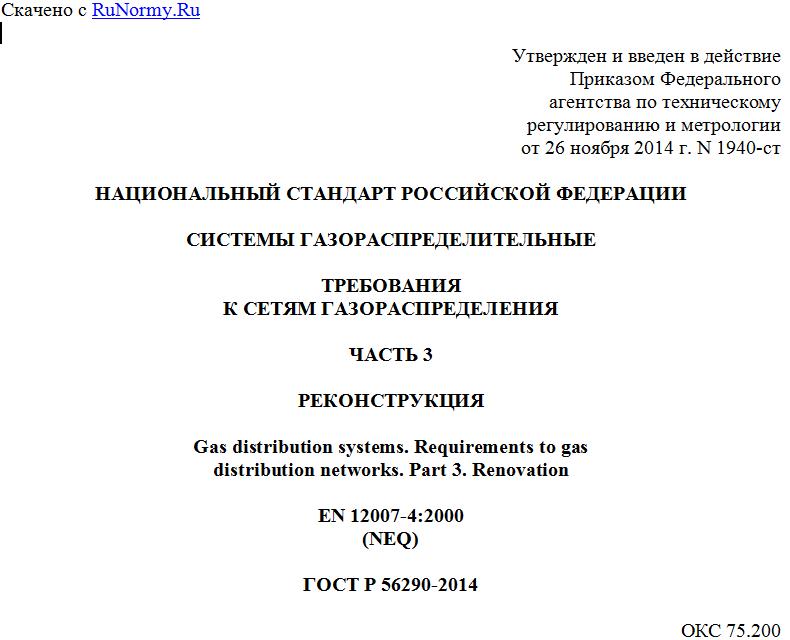

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 26 ноября 2014 г. N 1940-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ ГАЗОРАСПРЕДЕЛИТЕЛЬНЫЕ
ТРЕБОВАНИЯ
К СЕТЯМ ГАЗОРАСПРЕДЕЛЕНИЯ
ЧАСТЬ 3
РЕКОНСТРУКЦИЯ
Gas distribution systems. Requirements to gas
distribution networks. Part 3. Renovation
EN 12007-4:2000
(NEQ)
ГОСТ Р 56290-2014
ОКС 75.200
Дата введения
1 января 2015 года
Предисловие
1. Разработан Открытым акционерным обществом "Газпром промгаз" (ОАО "Газпром промгаз"), Открытым акционерным обществом "Газпром газораспределение" (ОАО "Газпром газораспределение").
2. Внесен Техническим комитетом по стандартизации ТК 23 "Техника и технологии добычи нефти и газа" ПК 4 "Газораспределение и газопотребление".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2014 г. N 1940-ст.
4. Настоящий стандарт разработан с учетом основных нормативных положений европейского регионального стандарта ЕН 12007-4:2000 "Системы газоснабжения. Трубопроводы, рассчитанные на максимальное рабочее давление до 16 бар включительно. Часть 4. Специальные функциональные рекомендации для реконструкции" (EN 12007-4:2000 "Gas supply systems - Pipelines for maximum operating pressure up to and including 16 bar - Part 4: Specific functional recommendations for renovation", NEQ).
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
Настоящий стандарт разработан для обеспечения требований Технического регламента [1] при проектировании, строительстве, реконструкции и эксплуатации сетей газораспределения и входит в группу стандартов "Системы газораспределительные. Требования к сетям газораспределения":
часть 0. Общие положения;
часть 1. Полиэтиленовые газопроводы;
часть 2. Стальные газопроводы;
часть 3. Реконструкция.
Настоящий стандарт принят в целях:
- обеспечения условий безопасной эксплуатации сетей газораспределения;
- защиты жизни и/или здоровья граждан, имущества физических и юридических лиц, государственного и муниципального имущества;
- обеспечения энергетической эффективности;
- обеспечения экономической эффективности;
- охраны окружающей среды, в том числе животного и растительного мира.
1. Область применения
1.1. Настоящий стандарт устанавливает общие требования по реконструкции сети (части) газораспределения природного газа по ГОСТ 5542, с подземными газопроводами давлением до 1,2 МПа включительно.
1.2. Настоящий стандарт содержит основные требования, предъявляемые к выбору технологий реконструкции сети (части) газораспределения, по проектированию, строительно-монтажным работам и эксплуатации после завершения реконструкции.
1.3. Требования к порядку выполнения работ по конкретным технологиям реконструкции, отдельным техническим устройствам и их установке содержатся в соответствующих стандартах.
1.4. Требования настоящего стандарта не распространяются на реконструкцию сетей газораспределения в тех случаях, когда:
- заявление о выдаче разрешения на реконструкцию было подано до введения в действие настоящего стандарта;
- реконструкция осуществляется в соответствии с проектной документацией, утвержденной или направленной на экспертизу до введения в действие настоящего стандарта.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие документы:
ГОСТ Р 50838-2009 (ИСО 4437:2007) Трубы из полиэтилена для газопроводов. Технические условия
ГОСТ Р 52779-2007 (ИСО 8085-2:2001, ИСО 8085-3:2001) Детали соединительные из полиэтилена для газопроводов. Общие технические условия
ГОСТ Р 53865-2010 Системы газораспределительные. Термины и определения
ГОСТ Р 54983-2012 Системы газораспределительные. Сети газораспределения природного газа. Общие требования к эксплуатации. Эксплуатационная документация
ГОСТ Р 55472-2013 Системы газораспределительные. Требования к сетям газораспределения. Часть 0. Общие положения
ГОСТ Р 55473-2013 Системы газораспределительные. Требования к сетям газораспределения. Часть 1. Полиэтиленовые газопроводы
ГОСТ Р 55474-2013 Системы газораспределительные. Требования к сетям газораспределения. Часть 2. Стальные газопроводы
ГОСТ Р 56019-2014 Системы газораспределительные. Пункты редуцирования газа. Функциональные требования
ГОСТ Р ИСО 3126-2007 Трубопроводы из пластмасс. Пластмассовые элементы трубопровода. Определение размеров
ГОСТ 5542-87 Газы горючие природные для промышленного и коммунально-бытового назначения. Технические условия
СП 62.13330.2011 Газораспределительные системы. Актуализированная редакция СНиП 42-01-2002.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 53865, а также следующие термины с соответствующими определениями:
3.1. Каркас: изношенный стальной подземный газопровод, внутри которого после реконструкции был протянут новый (стальной или полимерный) газопровод.
3.2. Межтрубное пространство: пространство между наружной поверхностью нового трубопровода и внутренней поверхностью реконструируемого газопровода.
3.3. Повышение давления: действия, приводящие к увеличению рабочего давления до уровня, превышающего прежнее максимальное рабочее давление в сети газораспределения.
3.4. Понижение давления: действия, приводящие к уменьшению рабочего давления до уровня ниже прежнего максимального рабочего давления в сети газораспределения.
3.5.
Реконструкция линейных объектов: изменение параметров линейных объектов или их участков (частей), которое влечет за собой изменение класса, категории и (или) первоначально установленных показателей функционирования таких объектов (мощности, грузоподъемности и других) или при котором требуется изменение границ полос отвода и (или) охранных зон таких объектов. [Градостроительный кодекс [2], статья 1, пункт 14.1]
3.6.
Стандартное размерное отношение; SDR: отношение номинального наружного диаметра трубы к ее номинальной толщине стенки [ГОСТ Р 50838-2009, пункт 3.9]
3.7.
Техническое устройство: составная часть сети газораспределения и сети газопотребления (арматура трубопроводная, компенсаторы (линзовые, сильфонные), конденсатосборники, гидрозатворы, электроизолирующие соединения, регуляторы давления, фильтры, узлы учета газа, средства электрохимической защиты от коррозии, горелки, средства телемеханики и автоматики управления технологическими процессами транспортирования природного газа, контрольно-измерительные приборы, средства автоматики безопасности и настройки параметров сжигания газа) и иные составные части сети газораспределения и сети газопотребления. [Технический регламент [1], пункт 7]
3.8.
Технологическое устройство: комплекс технических устройств, соединенных газопроводами, обеспечивающий получение заданных параметров сети газораспределения и сети газопотребления, определенных проектной документацией и условиями эксплуатации, включающий в том числе газорегуляторные пункты, газорегуляторные пункты блочные, газорегуляторные пункты шкафные, газорегуляторные установки и пункты учета газа. [Технический регламент [1], пункт 7]
3.9. Часть сети газораспределения: локальный участок сети, включающий линейную часть газопроводов, с расположенными на ней технологическими и техническими устройствами.
3.10.
Эксплуатационная организация: юридическое лицо, осуществляющее эксплуатацию сети газораспределения и сети газопотребления и (или) оказывающее услуги по их техническому обслуживанию и ремонту на законных основаниях.
