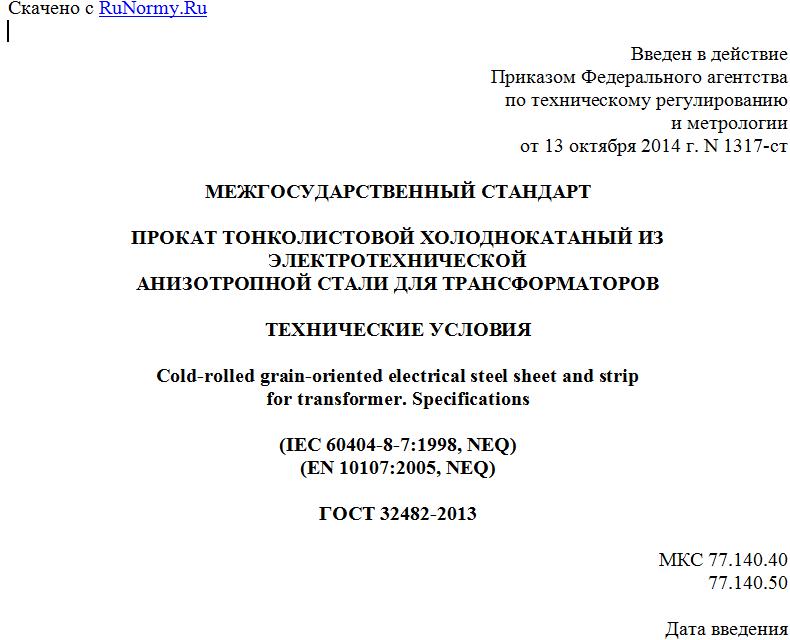

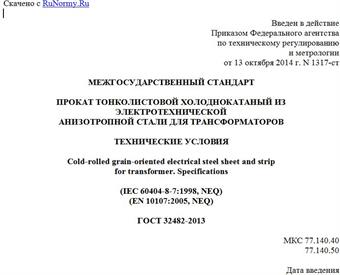

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 13 октября 2014 г. N 1317-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОКАТ ТОНКОЛИСТОВОЙ ХОЛОДНОКАТАНЫЙ ИЗ ЭЛЕКТРОТЕХНИЧЕСКОЙ
АНИЗОТРОПНОЙ СТАЛИ ДЛЯ ТРАНСФОРМАТОРОВ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Cold-rolled grain-oriented electrical steel sheet and strip
for transformer. Specifications
(IEC 60404-8-7:1998, NEQ)
(EN 10107:2005, NEQ)
ГОСТ 32482-2013
МКС 77.140.40
77.140.50
Дата введения
1 марта 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации ТК 375 "Металлопродукция из черных металлов и сплавов", Открытым акционерном обществом "Новолипецкий металлургический комбинат" (ОАО "НЛМК"), Обществом с ограниченной ответственностью "Черметстандарт Сертификация".
2 ВНЕСЕН Межгосударственным техническим комитетом МТК 120 "Сталь, чугун, прокат"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от "14" ноября 2013 г. N 44-2013)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Агентство Узстандарт
Россия RU Росстандарт
4 Настоящий стандарт соответствует следующим международному и европейскому региональному стандартам:
IEC 60404-8-7:98 Specifications for individual materials - Cold-rolled grain-oriented electrical steel sheet and strip delivered in the fully-processed state (Технические условия на отдельные материалы. Холоднокатаные текстурированные листы и полосы из электротехнической стали, поставляемые в готовом виде)
EN 10107:2005 Grain-oriented electrical steel sheet and strip delivered in the fully processed state (Тонкий лист и полоса из электротехнической стали с ориентированным зерном, поставляемая в полностью обработанном состоянии).
Степень соответствия - неэквивалентная (NEQ).
Стандарт подготовлен на основе применения ГОСТ Р 53934-2010
5 Приказом Федерального агентства по техническому регулированию и метрологии от 13 октября 2014 г. N 1317-ст межгосударственный стандарт ГОСТ 32482-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2015 г.
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на тонколистовой холоднокатаный прокат номинальной толщиной 0,23; 0,27; 0,30; 0,35 и 0,50 мм из электротехнической анизотропной стали, предназначенный для изготовления магнитопроводов (сердечников) различного рода электротехнических устройств.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р ИСО 10002-2007 Менеджмент организации. Удовлетворенность потребителя. Руководство по управлению претензиями в организациях
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 4381-87 Микрометры рычажные. Общие технические условия
ГОСТ 6507-90 Микрометры. Технические условия
ГОСТ 7566-94 Металлопродукция. Приемка, маркировка, упаковка, транспортирование и хранение
ГОСТ 12119.4-98 Сталь электротехническая. Методы определения магнитных и электрических свойств. Метод измерения удельных магнитных потерь и действующего значения напряженности магнитного поля
ГОСТ 12119.5-98 Сталь электротехническая. Методы определения магнитных и электрических свойств. Метод измерения амплитуд магнитной индукции и напряженности магнитного поля
ГОСТ 12119.8-98 Сталь электротехническая. Методы определения магнитных и электрических свойств. Метод измерения коэффициента сопротивления изоляционного покрытия.
ГОСТ 21014-88 Прокат черных металлов. Термины и определения дефектов поверхности
ГОСТ 26877-91 Металлопродукция. Методы измерения отклонений формы
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом, следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 магнитная индукция B, Тл: Величина, характеризующая намагниченность ферромагнитного образца, помещенного во внешнее магнитное поле с напряженностью H (А/м).
Магнитная индукция и напряженность поля связаны между собой соотношением:
, (1)
где - магнитная проницаемость, о.е;
- магнитная постоянная, равная .
3.2 магнитные потери P, Вт: Часть мощности магнитного поля, поглощаемая образцом магнитного вещества и рассеиваемая в виде тепла при воздействии на материал меняющегося во времени электромагнитного поля.
3.3 удельные магнитные потери Pуд, Вт/кг: Магнитные потери, отнесенные к единице массы магнитного материала.
Потери определяют при заданных значениях частоты электромагнитного поля и магнитной индукции, создаваемой полем в магнитопроводе.
Прокат аттестуют при частоте 50 Гц и при индукции 1,7 Тл (при толщине проката 0,23; 0,27; 0,30; 0,35 мм) или при индукции 1,5 Тл (при толщине проката 0,50 мм).
3.4 разнотолщинность: Отклонение формы, характеризующееся неравномерностью толщины металлопродукции или ее элементов по ширине или длине (ГОСТ 26877).
3.5 серповидность: Отклонение формы, при которой кромки листа или полосы в горизонтальной плоскости имеют форму дуги (ГОСТ 26877).
3.6 плоскостность: Отклонение от плоскостности, при которой поверхность металлопродукции или ее отдельные части имеют вид чередующихся выпуклостей или вогнутостей, образующих не менее двух вершин отдельных волн, не предусмотренных формой проката (ГОСТ 26877).
3.7 пластичность: Повторяющийся изгиб на 90° в противоположных направлениях плоского образца, один конец которого закреплен в приспособлении, состоящем из губок установленного размера. Количество перегибов без разрушения характеризует пластичность материала.
3.8 внутренние (остаточные) напряжения: Напряжения, возникающие в прокате, которые частично могут сохраниться после окончания термической обработки. Такие напряжения называют внутренними или остаточными. Внутренние напряжения характеризует максимальный зазор по линии реза.
3.9 кривизна: Отклонение от прямолинейности, при которой не все точки, лежащие на геометрической оси металлопродукции, одинаково удалены от горизонтальной или вертикальной плоскости в продольном направлении (ГОСТ 26877).
3.10 коэффициент заполнения: Отношение теоретического объема, заполненного металлом, определяемого исходя из массы и плотности, к действительному объему, полученному после сдавливания при определенной нагрузке набора (пакета) листов.
3.11 коэффициент сопротивления изоляционного покрытия: Эффективное удельное сопротивление одиночного слоя изоляции, испытанного между наложенными металлическими контактами и основным металлом изолированного испытательного образца.
3.12 заусенец: Дефект поверхности, представляющий собой острый, в виде гребня, выступ, образовавшийся при резке металла (ГОСТ 21014).
3.13 старение: Показатель, используемый применительно к электротехнической стали для оценки степени ухудшения ее магнитных свойств за установленный (продолжительный) или относительно малый период времени при увеличении температуры.
3.14 адгезия покрытия: Прочность сцепления электроизоляционного покрытия с поверхностью металлической основы проката.
4. Условия заказа
При оформлении заказа необходимо указывать следующие данные.
4.1 Основные:
- марку (обозначение) стали;
- обозначение настоящего стандарта;
- вид проката (рулон, лист, лента);
- номинальные размеры;
- массу;
- объем необходимых испытаний и вид соответствующего свидетельства об испытании.
4.2 Дополнительные:
