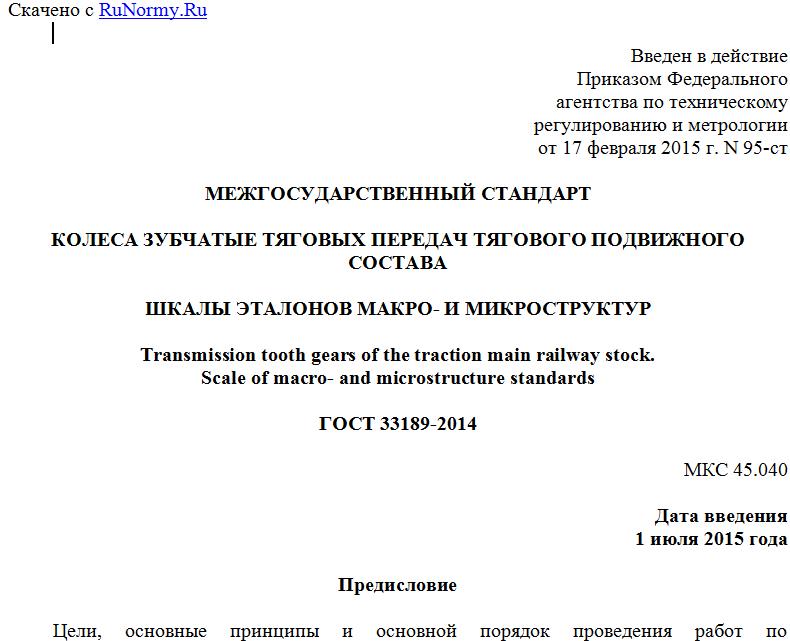

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 17 февраля 2015 г. N 95-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КОЛЕСА ЗУБЧАТЫЕ ТЯГОВЫХ ПЕРЕДАЧ ТЯГОВОГО ПОДВИЖНОГО СОСТАВА
ШКАЛЫ ЭТАЛОНОВ МАКРО- И МИКРОСТРУКТУР
Transmission tooth gears of the traction main railway stock.
Scale of macro- and microstructure standards
ГОСТ 33189-2014
МКС 45.040
Дата введения
1 июля 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Открытым акционерным обществом "Научно-исследовательский и конструкторско-технологический институт подвижного состава" (ОАО "ВНИКТИ")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 524 "Железнодорожный транспорт"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 22 декабря 2014 г. N 73-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 17 февраля 2015 г. N 95-ст межгосударственный стандарт ГОСТ 33189-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 г.
5 Настоящий стандарт может быть применен на добровольной основе для соблюдения требований технических регламентов Таможенного союза "О безопасности железнодорожного подвижного состава" и "О безопасности высокоскоростного железнодорожного транспорта".
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на эвольвентные ведущие (далее - шестерни) и ведомые цилиндрические прямозубые, косозубые и шевронные зубчатые колеса или венцы составных зубчатых колес (далее - колеса), применяемые в тяговых передачах тепловозов, электровозов и моторвагонного подвижного состава, с зубьями, упрочненными закалкой токами высокой частоты (далее - ТВЧ) или химико-термической обработкой (далее - ХТО): цементацией, ионной цементацией или нитроцементацией (далее - цементацией).
Стандарт устанавливает металлографические методы определения качества упрочнения зубьев, классификацию возможных дефектов структуры металла после ТВЧ или ХТО, а также соответствующие им эталоны оценки макро- и микроструктуры поверхностной зоны и основного металла зубьев.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 3.1109-82 Единая система технологической документации. Термины и определения основных понятий
ГОСТ 1763-68 (ИСО 3887-77) Сталь. Методы определения глубины обезуглероженного слоя
ГОСТ 2999-75 Металлы и сплавы. Метод измерения твердости по Виккерсу
ГОСТ 5639-82 Стали и сплавы. Методы выявления и определения величины зерна
ГОСТ 8233-56 Сталь. Эталоны микроструктуры
ГОСТ 9012-59 (ИСО 410-82, ИСО 6506-81) Металлы. Метод измерения твердости по Бринеллю
ГОСТ 9013-59 (ИСО 6508-86) Металлы. Метод измерения твердости по Роквеллу
ГОСТ 9450-76 Измерение микротвердости вдавливанием алмазных наконечников
ГОСТ 16530-83 Передачи зубчатые. Общие термины, определения и обозначения
ГОСТ 20495-75 Упрочнение металлических деталей поверхностной химико-термической обработкой. Характеристика и свойства диффузионного слоя. Термины и определения
ГОСТ 30803-2014 Колеса зубчатые тяговых передач тягового подвижного состава. Технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячным информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяют в части, не затрагивающей эту ссылку.
3 Термины, определения и обозначения
3.1 В настоящем стандарте применены термины по ГОСТ 3.1109, ГОСТ 16530 и ГОСТ 20495, а также следующие термины с соответствующими определениями:
3.1.1 контурная закалка: Вид термической обработки - поверхностная закалка с нагрева токами высокой частоты контура зубьев.
3.1.2 макроструктура: Строение металла, оцениваемое визуально без применения средств измерений или при небольших увеличениях на макрошлифах.
3.1.3 макрошлиф: Плоский шлифованный темплет, подвергнутый травлению раствором кислоты для выявления макроструктуры.
3.1.4 микроструктура: Строение металлов и сплавов, выявленное с помощью микроскопа на полированных протравленных образцах (микрошлифах).
3.1.5 микрошлиф: Образец металла после шлифования, полирования и химического травления, предназначенный для микроскопического исследования.
3.1.6 наклеп впадины зуба: Упрочнение впадины зуба методом накатки после секторной закалки.
3.1.7 обезуглероживание: Снижение содержания углерода в металле в результате окисления его при высокой температуре.
3.1.8 основной металл: Металл поперечного сечения зуба, за исключением упрочненного слоя.
3.1.9 переходная поверхность зуба: Зона перехода от активной поверхности зуба к впадине зуба.
3.1.10 секторная закалка: Закалка сектора по активной поверхности зуба с обязательным упрочнением впадины и переходной поверхности наклепом.
3.1.11 сердцевина зуба: Зона зуба под термообработанным слоем, не затронутая воздействием ТВЧ или ХТО.
3.1.12 степень наклепа: Разность значений твердости рабочей поверхности и сердцевины зуба в единицах Виккерса, отнесенная к твердости сердцевины и умноженная на 100%.
3.1.13 темплет: Образец, вырезанный из испытываемой детали, для металлографических исследований детали.
3.1.14 упрочненный слой закалкой ТВЧ: Поверхностный слой металла детали, отличающийся от исходного твердостью и микроструктурой в результате термической обработки ТВЧ.
3.1.15 цементованный слой: Поверхностный слой материала детали, отличающийся от исходного увеличенным содержанием углерода и твердостью в результате ХТО.
3.1.16 шкала: Набор эталонов макро- и микроструктур стали для оценки качества термообработанных колес и шестерен.
3.1.17 эталон: Контрольный образец для визуального сопоставления с исследуемой поверхностью детали при определении качества термической обработки.
3.2 В настоящем стандарте применены следующие обозначения:
100x ... 500x - обозначение кратности увеличения;
m - нормальный модуль зубчатого колеса, мм;
- высота до постоянной хорды, мм.
4 Методы контроля колес и шестерен с поверхностным упрочнением зубьев
4.1 Общие положения
4.1.1 Отбор проб для макро- и микроисследований и измерения твердости проводят на одном окончательно обработанном колесе (шестерне) при периодических, типовых испытаниях и оценке соответствия согласно ГОСТ 30803.
4.1.2 Макроструктуру колес и шестерен проверяют на шлифованных продольном и поперечном темплетах, изготовленных из колес по схеме вырезки темплетов для испытаний, согласно рисунку 1:
- на двух поперечных темплетах, охватывающих не менее двух зубьев, вырезанных в диаметрально-противоположных зонах колеса на расстоянии 30 мм от торцов зубьев;
- на одном продольном темплете (для колес закаленных ТВЧ), вырезанном параллельно вершине зуба на расстоянии от нее.
4.1.3 Контроль качества микроструктуры по ГОСТ 8233 и замеры твердости проводят на поперечном полированном темплете (см. рисунок 1).
Рисунок 1 - Схема вырезки продольных и поперечных темплетов
прямозубых и косозубых колес и шестерен для контроля
макро- и микроструктуры и твердости
4.2 Обработка темплетов и режимы травления
4.2.1 Для выявления толщины и конфигурации упрочненного слоя продольный и поперечный темплеты со шлифованной поверхностью протравливают 30 -
