"ГОСТ Р 8.880-2015. Национальный стандарт Российской Федерации. Государственная система обеспечения единства измерений. Нефть сырая. Отбор проб из трубопровода"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

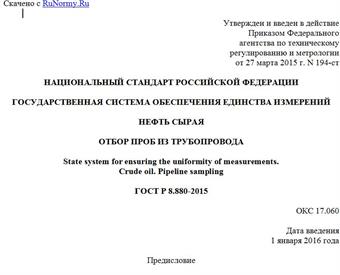

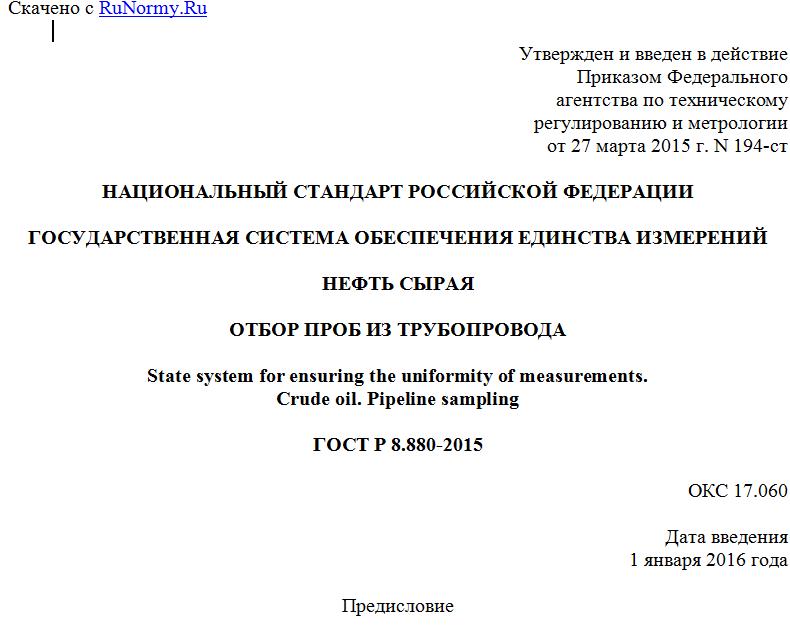

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 27 марта 2015 г. N 194-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

НЕФТЬ СЫРАЯ

ОТБОР ПРОБ ИЗ ТРУБОПРОВОДА

State system for ensuring the uniformity of measurements.
Crude oil. Pipeline sampling

ГОСТ Р 8.880-2015

ОКС 17.060

Дата введения
1 января 2016 года

Предисловие

1. Разработан Межрегиональным Открытым акционерным обществом "Нефтеавтоматика" (ОАО "Нефтеавтоматика"), Обособленным подразделением Головной научный метрологический центр ОАО "Нефтеавтоматика" в г. Казань (ОП ГНМЦ ОАО "Нефтеавтоматика"), Научно-производственным обществом "Новые технологии эксплуатации скважин" (ООО НПО "НТЭС").
2. Внесен Техническим комитетом по стандартизации ТК 024 "Метрологическое обеспечение добычи и учета углеводородов".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 27 марта 2015 г. N 194-ст.
4. Введен впервые.

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).

1. Область применения

Настоящий стандарт устанавливает методики автоматического отбора проб сырой нефти из потока сырой нефти (нефтеводогазовой смеси) в трубопроводе. Настоящий стандарт соответствует стандартам [1] и [2] в части соблюдения принципов автоматического отбора проб из трубопроводов.
Настоящий стандарт применяют при разработке методик измерений массы сырой нефти, систем измерений количества и параметров сырой нефти, в том числе измерительных установок и аттестации методик измерений.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.4.034-2001 (ЕН 133-90) Система стандартов безопасности труда. Средства индивидуальной защиты органов дыхания. Классификация и маркировка
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 1770-74 (ИСО 1042-83, ИСО 4788-80) Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия
ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (код IP)
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Аттестация методики отбора проб: исследование применяемых средств отбора проб, оценка погрешности отбора представительной пробы, подтверждение соответствия методики отбора проб установленным требованиям настоящего стандарта и методики измерения количества и параметров сырой нефти, в которой применяют отбор проб.
3.2. Депульсатор: устройство, которое позволяет преобразовать пробковую структуру потока нефтеводогазовой смеси в структуру потока без пульсаций расхода или со значительным снижением пульсаций.
3.3. Контур отбора проб: обводной трубопровод, отведенный от основного трубопровода через пробозаборное устройство. В обводном трубопроводе устанавливают средства отбора проб.
3.4. Контроллер (блок управления): устройство, входящее в состав автоматического пробоотборника и задающее частоту отбора проб пропорционально времени или расходу сырой нефти в трубопроводе и количеству точечных проб.
3.5. Методика отбора проб: совокупность конкретно описанных операций, выполнение которых обеспечивает получение представительных проб сырой нефти. Методику отбора проб оформляют отдельным документом либо включают структурным элементом в методику измерений массы сырой нефти.
3.6. Нефтеводогазовая смесь: необработанная сырая нефть, содержащая свободный газ.
3.7.

Сырая нефть: жидкая природная ископаемая смесь углеводородов широкого физико-химического состава, содержащая свободный и растворенный газ, воду, минеральные соли, механические примеси и используемая в качестве основного сырья для производства жидких энергоносителей (бензина, керосина, дизельного топлива, мазута), смазочных масел, битумов и кокса. [ГОСТ Р 8.615-2005, пункт 3.11]
3.8. Объединенная проба: сумма точечных проб, отобранных пробоотборником из потока сырой нефти (нефтеводогазовой смеси) за время перекачки.
3.9. Однородный поток сырой нефти: поток сырой нефти, при котором значение объемной доли воды одинаково в каждой точке поперечного сечения потока в трубопроводе.
3.10. Представительная проба сырой нефти, отобранная из потока сырой нефти (нефтеводогазовой смеси): объединенная проба сырой нефти, извлеченная из потока сырой нефти, движущейся в трубопроводе, и содержащая компоненты сырой нефти в той же самой пропорции, в которой они присутствуют в общем объеме сырой нефти, перекачанной через трубопровод за установленное время.
3.11. Пробковая структура движения потока нефтеводогазовой смеси: динамическая структура движения потока нефтеводогазовой смеси, которая характеризуется пульсациями давления и скорости и периодическим чередованием движения объемов, в которых поочередно преобладает доля газовой фазы (свободного газа) или жидкой фазы нефтеводогазовой смеси.
3.12. Погрешность отбора объединенной пробы: составляющая погрешности методики измерений количества сырой нефти, которая является отклонением значения, характеризующего содержание воды в сырой нефти в отобранной объединенной пробе, от значения, характеризующего содержание воды в сырой нефти в общем объеме сырой нефти, перекачанной по трубопроводу за время формирования объединенной пробы.
3.13. Поточный преобразователь: измерительный преобразователь, предназначенный для измерений физико-химических параметров сырой нефти в динамическом режиме в потоке измеряемой среды.
3.14. Пробозаборное устройство (зонд): устройство, установленное в трубопроводе и предназначенное для отвода части потока сырой нефти (нефтеводогазовой смеси) из трубопровода через контур отбора проб к пробоотборнику и/или поточному преобразователю.
3.15. Пробоотборник: устройство, предназначенное для отбора пробы из потока сырой нефти (нефтеводогазовой смеси) в трубопроводе.
3.15.1. Автоматический пробоотборник: устройство для автоматического отбора представительной пробы из потока сырой нефти (нефтеводогазовой смеси) из трубопровода, которое включает в себя разделительное устройство, регулятор объема точечной пробы, пробосборник и контроллер.
3.15.2. Ручной пробоотборник: устройство для ручного отбора проб сырой нефти (нефтеводогазовой смеси), транспортируемой по трубопроводу, состоящее из разделительного устройства и пробосборника.
3.16. Пробосборник (контейнер): емкость, подсоединенная к пробоотборнику, предназначенная для накопления и хранения пробы, отобранной пробоотборником.
3.17. Пропорциональная потоку проба: объединенная проба, отобранная из трубопровода за установленное время перекачки сырой нефти (нефтеводогазовой смеси) и составленная из точечных проб, отобранных с частотой, пропорциональной массовому или объемному расходу сырой нефти (нефтеводогазовой смеси).
3.18. Работа с пробой: подготовка, извлечение, разделение и транспортирование пробы из пробосборника в аппаратуру испытательной лаборатории, в которой ее будут анализировать.
3.19. Разделительное устройство: устройство, входящее в состав пробоотборника, предназначенное для отбора точечной пробы сырой нефти (нефтеводогазовой смеси), поступающей в пробосборник через пробозаборное устройство или непосредственно из трубопровода.
3.20.

Растворенный газ: легкие углеводороды, в стандартных условиях находящиеся в газообразном состоянии и выделяемые из сырой нефти при технологических операциях подготовки сырой нефти. [ГОСТ Р 8.615-2005, пункт 3.8]
3.21. Регулятор объема точечной пробы: устройство, входящее в состав пробоотборника, предназначенное для изменения объема точечной пробы, которую отбирает пробоотборник.
3.22. Свободный нефтяной газ: смесь углеводородных газов, выделившихся из сырой нефти в процессе ее добычи, транспортирования, подготовки и находящихся в свободном состоянии.
3.23. Сепаратор: устройство, предназначенное для разделения нефтеводогазовой смеси на две фазы - свободный газ и сырую нефть.
3.24. Смеситель: устройство, предназначенное для перемешивания сырой нефти (нефтеводогазовой смеси) перед местом установки пробозаборного устройства для создания однородной смеси внутри трубопровода.
3.24.1. Активный смеситель: смеситель, работающий от внешнего источника энергии, необходимой для перемешивания сырой нефти (нефтеводогазовой смеси).
3.24.2. Пассивный смеситель: смеситель, расположенный в трубопроводе и не имеющий движущихся частей, работа которого зависит от кинетической энергии потока сырой нефти (нефтеводогазовой смеси).
3.25. Средства отбора проб: комплекс средств, предназначенных для отбора представительной пробы сырой нефти, отобранной из потока сырой нефти (нефтеводогазовой смеси), который может включать в себя смеситель, пробозаборное устройство, автоматический и ручной пробоотборники, расходомер в контуре отбора проб, насосы для создания расхода сырой нефти (нефтеводогазовой смеси) в контуре отбора проб и другие технические средства.
3.26.

Система измерений количества и параметров нефти сырой; СИКНС: система измерений, представляющая собой совокупность средств измерений, систем обработки информации, технологического оборудования и трубопроводной арматуры, функционирующих как единое целое, основанная на методе динамических измерений массы брутто сырой нефти и предназначенная для: - получения информации об измеряемых параметрах сырой нефти; - автоматической и ручной обработки результатов измерений; - индикации и регистрации результатов измерений и их обработки. [ГОСТ Р 8.615-2005, пункт 3.10]
