Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 3 июня 2015 г. N 537-ст

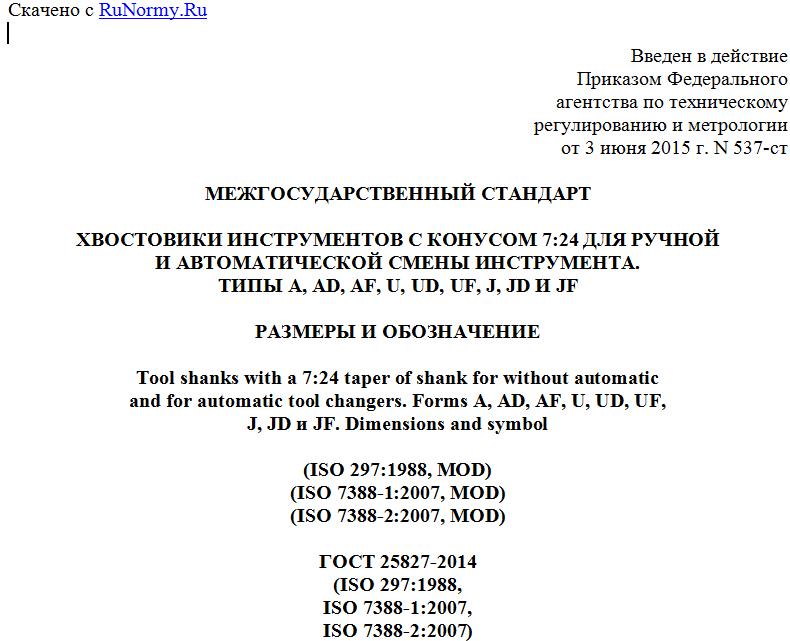

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ХВОСТОВИКИ ИНСТРУМЕНТОВ С КОНУСОМ 7:24 ДЛЯ РУЧНОЙ
И АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА.
ТИПЫ A, AD, AF, U, UD, UF, J, JD И JF
РАЗМЕРЫ И ОБОЗНАЧЕНИЕ
Tool shanks with a 7:24 taper of shank for without automatic
and for automatic tool changers. Forms A, AD, AF, U, UD, UF,
J, JD и JF. Dimensions and symbol
(ISO 297:1988, MOD)
(ISO 7388-1:2007, MOD)
(ISO 7388-2:2007, MOD)
ГОСТ 25827-2014
(ISO 297:1988,
ISO 7388-1:2007,
ISO 7388-2:2007)
МКС 25.060.20
Дата введения
1 января 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом "ВНИИИНСТРУМЕНТ" (ОАО "ВНИИИНСТРУМЕНТ")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 95 "Инструмент"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 июня 2014 г. N 45)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 3 июня 2015 г. N 537-ст межгосударственный стандарт ГОСТ 25827-2014 (ISO 297:1988, ISO 7388-1:2007, ISO 7388-2:2007) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2016 г.
5 Настоящий стандарт модифицирован по отношению к международным стандартам ISO 297:1988 7/24 tapers for tool shanks for manual changing (Хвостовики инструментов с конусностью 7:24 для ручной смены инструмента), ISO 7388-1:2007 Tool shanks with 7/24 taper for automatic tool changers - Part 1: Dimensions and designation of shanks of forms A, AD, AF, U, UD and UF (Хвостовики инструментов с конусностью 7:24 для автоматической смены инструмента. Часть 1. Размеры и обозначения хвостовиков форм A, AD, AF, U, UD и UF), ISO 7388-2:2007 Tool shanks with 7/24 taper for automatic tool changers - Part 2: Dimensions and designation of shanks of forms J, JD and JF (Хвостовики инструментов с конусностью 7:24 для автоматической смены инструмента. Часть 2. Размеры и обозначения хвостовиков форм J, JD и JF).
Международный стандарт разработан техническим комитетом по стандартизации ISO/TC 29 "Инструмент", подкомитетом SC 2 "Высокоскоростные режущие стальные инструменты и приспособления к ним" Международной организации по стандартизации (ISO).
Дополнительные показатели и их значения внесены в текст стандарта и выделены полужирным курсивом.
Ссылки на международные стандарты, которые приняты в качестве межгосударственных стандартов, заменены в разделе "Нормативные ссылки" и тексте стандарта ссылками на соответствующие модифицированные межгосударственные стандарты.
Перечень технических отклонений с разъяснением причин их внесения приведен в приложении ДА.
Наименование настоящего стандарта изменено относительно наименования международного стандарта в связи с особенностями построения межгосударственной системы стандартизации.
Перевод с английского языка (en).
Официальные экземпляры международных стандартов, на основе которых разработан настоящий межгосударственный стандарт, имеются в Федеральном агентстве по техническому регулированию и метрологии.
Степень соответствия - модифицированная (MOD)
6 ВЗАМЕН ГОСТ 25827-93
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
1.1 Настоящий стандарт распространяется на хвостовики инструментов с конусом 7:24 для ручной и автоматической смены инструментов.
1.2 Хвостовики для ручной смены инструмента следует изготавливать с конусами от 30 до 80.
1.3 Хвостовики инструментов для автоматической смены инструмента следует изготавливать с конусами от 30 до 60, трех типов: A, U и J следующих исполнений:
- AD, UD и JD - с центральным отверстием для подвода смазочно-охлаждающей жидкости (СОЖ);
- AF, UF и JF - с боковыми отверстиями для подвода смазочно-охлаждающей жидкости (СОЖ).
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ ИСО 7388-3-2014 Вставки резьбовые для крепления хвостовиков инструментов с конусом 7:24 типов AC, AD, AF, UC, UD, UF, JD и JF. Размеры
ГОСТ 14034-74 Отверстия центровые. Размеры
ГОСТ 19860-93 Конусы внутренние и наружные конусностью 7:24. Допуски
ГОСТ 30064-93 Концы шпинделей сверлильных, расточных и фрезерных станков. Размеры. Технические требования
ГОСТ 30893.1-2002 (ИСО 2768-1-89) Основные нормы взаимозаменяемости. Общие допуски. Предельные отклонения линейных и угловых размеров с неуказанными допусками
ГОСТ 30893.2-2002 (ИСО 2768-2-89) Основные нормы взаимозаменяемости. Общие допуски. Допуски формы и расположения поверхностей, не указанные индивидуально
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Размеры
3.1 Основные размеры хвостовиков для ручной смены инструмента
3.1.1 Размеры конической части хвостовика должны соответствовать указанным на рисунке 1 и в таблице 1.
--------------------------------
<1> Допускается изготовление хвостовиков без канавки для выхода шлифовального круга между базовым диаметром и фланцем. При этом диаметр цилиндрической переходной поверхности D3 = D1 - 0,5.
<2> Предельное отклонение положения основной плоскости.
1 - основная плоскость; 2 - канавка для выхода
шлифовального круга
Рисунок 1
Таблица 1
Размеры в миллиметрах
Обозначение конуса хвостовика Коническая часть хвостовика Цилиндрическая часть
D1 <1> z L h12 l1 d1 a10 p d3
30 31,75 0,4 68,4 48,4 17,4 3 16,5
40 44,45 93,4 65,4 25,3 5 24,0
45 57,15 106,8 82,8 32,4 6 30,0
50 69,85 126,8 101,8 39,6 8 38,0
Для просмотра документа целиком скачайте его >>>
