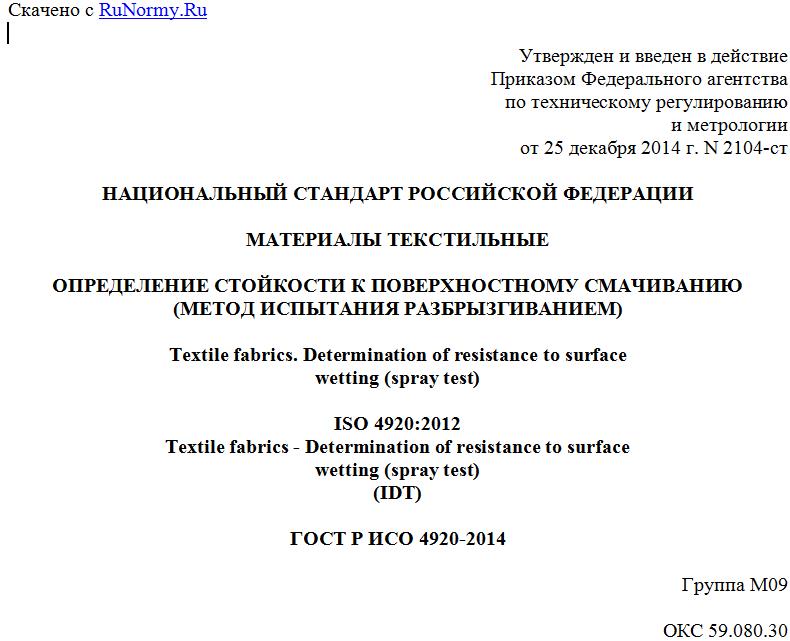

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 25 декабря 2014 г. N 2104-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МАТЕРИАЛЫ ТЕКСТИЛЬНЫЕ
ОПРЕДЕЛЕНИЕ СТОЙКОСТИ К ПОВЕРХНОСТНОМУ СМАЧИВАНИЮ
(МЕТОД ИСПЫТАНИЯ РАЗБРЫЗГИВАНИЕМ)
Textile fabrics. Determination of resistance to surface
wetting (spray test)
ISO 4920:2012
Textile fabrics - Determination of resistance to surface
wetting (spray test)
(IDT)
ГОСТ Р ИСО 4920-2014
Группа М09
ОКС 59.080.30
Дата введения
1 января 2016 года
Предисловие
1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации ТК 412 "Текстиль", Открытым акционерным обществом "Всероссийский научно-исследовательский институт сертификации" (ОАО "ВНИИС") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Управлением технического регулирования и стандартизации Федерального агентства по техническому регулированию и метрологии
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 25 декабря 2014 г. N 2104-ст.
4 Настоящий стандарт идентичен международному стандарту ИСО 4920:2012 "Текстиль. Определение стойкости тканей к поверхностному смачиванию (испытание обрызгиванием)" (ISO 4920:2012 "Textile fabrics - Determination of resistance to surface wetting (spray test)").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
1 Область применения
Настоящий стандарт устанавливает метод испытания разбрызгиванием воды на поверхность любого текстильного материала, в т.ч. прошедшего водонепроницаемую или водоотталкивающую отделку, для определения его стойкости к поверхностному смачиванию.
Данный метод не предназначен для использования при прогнозировании стойкости текстильных материалов к проникновению дождя, поскольку не измеряет проникновение воды сквозь поверхность.
2 Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий международный стандарт:
ИСО 139:2005 Изделия текстильные. Стандартные атмосферные условия для проведения кондиционирования и испытаний (ISO 139:2005 Textiles - Standard atmospheres for conditioning and testing)
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 оценка разбрызгиванием (spray rating): Измерение стойкости поверхности текстильного материала к смачиванию.
3.2 лицевая сторона (face): Поверхность текстильного материала, которая предназначена для использования в качестве внешней видимой стороны в готовом изделии.
4 Принцип
Заданный объем дистиллированной или полностью деионизированной воды разбрызгивают на образец для испытаний, который закрепляют в двойном кольце и ориентируют под углом 45° таким образом, чтобы центр образца находился на заданном расстоянии от разбрызгивающего сопла. Оценку разбрызгиванием определяют путем сравнения внешнего вида образца с описаниями и фотографиями эталонов.
5 Аппаратура и материалы
5.1 Разбрызгивающее устройство <1>, состоящее из воронки диаметром (150 +/- 5) мм с металлическим соплом (см. 5.2), соединенным с концом воронки резиновым кольцом с внутренним диаметром 10 мм (см. рисунок 1).
--------------------------------
<1> Подобное испытательное оборудование, состоящее из двойного кольца, воронки и схемы оценки испытания разбрызгиванием можно приобрести в Американской ассоциации текстильных химиков и колористов (AATCC), PO Box 12215, Research Triangle Park, NC 27709-2215 (США); тел. +1.919.549.8141; факс: +1.919.549.8933; e-mail: orders@aatcc.org. Эта информация приведена для удобства пользователей настоящего стандарта и не является одобрением со стороны ИСО данного оборудования.
1 - воронка; 2 - поддерживающее кольцо; 3 - резиновое
кольцо; 4 - разбрызгивающее сопло; 5 - штатив; 6 - образец;
7 - держатель образца; 8 - опора
Рисунок 1 - Аппаратура для испытания разбрызгиванием
Расстояние от верхней части воронки до нижнего конца сопла составляет (195 +/- 10) мм.
5.2 Металлическое разбрызгивающее сопло <2> с выпуклой поверхностью с 19 отверстиями, диаметр каждого из которых (0,86 +/- 0,05) мм (см. рисунок 2).
--------------------------------
<2> Подходящие металлические сопла имеются в продаже. Более подробную информацию можно получить в Центральном секретариате ИСО или в секретариате подкомитета ISO/TS 38/SC 2.
1 - 12 отверстий диаметром (0,86 +/- 0,05) на окружности
диаметром (21 +/- 0,5); 2 - 6 отверстий диаметром
(0,86 +/- 0,05) на окружности диаметром (10 +/- 0,5);
3 - 1 отверстие диаметром (0,86 +/- 0,05) в центре
Рисунок 2 - Параметры разбрызгивающего сопла
Отверстия распределены по поверхности сопла. Продолжительность разбрызгивания для установленного объема (250 +/- 2) мл воды, налитой в воронку, должна составлять от 25 до 30 с.
5.3 Держатель для образца (см. рисунок 1), состоящий из двух вложенных одно в другое деревянных или металлических колец, одно из которых с внутренним диаметром (155 +/- 5) мм, а другое - с внешний диаметром (155 +/- 5) мм (как пяльцы). Кольца при проведении испытания должны быть положены на подходящую опору, расположенную под углом 45°, при этом центр области испытаний должен находиться на расстоянии (150 +/- 2) мм ниже центра разбрызгивающего сопла.
5.4 Вода, дистиллированная или полностью ионизированная, температурой (20 +/- 2) °C или (27 +/- 2) °C, или другой, согласованной с заинтересованными сторонами.
Используемая температура должна быть указана в протоколе испытаний [см. раздел 10, перечисление c)].
5.5 Мерный цилиндр, 250 мл, класс B.
6 Атмосферные условия кондиционирования и испытания
Кондиционирование и испытания проводят в соответствии с требованиями ИСО 139. По договоренности кондиционирование и испытания могут быть проведены в окружающей среде.
7 Образцы для испытаний
Для испытаний отбирают не менее трех образцов, каждый диаметром не менее 180 мм, из различных мест текстильного материала, чтобы они как можно более полно представляли испытуемый материал и могли быть закреплены в держателе (см. 5.3). Не следует брать образец из тех мест материала, где имеются складки и следы сгиба.
8 Процедура
8.1 Образец для испытаний кондиционируют в течение не менее 4 ч в атмосферных условиях, установленных в разделе 6.
8.2 После кондиционирования надежно закрепляют в держателе (см. 5.3) испытуемый образец лицевой стороной вверх. Помещают держатель на опору, как установлено в 5.3. Если в технических условиях на материал не установлено иное, образец для испытаний должен быть ориентирован таким образом, чтобы направление основы ткани, петельных столбиков трикотажного полотна или длины другого текстильного материала было параллельно потоку воды, падающей на образец.
8.3 Наливают (250 +/- 2) мл воды (см. 5.4) в воронку (см. 5.1) быстро, но равномерно, чтобы разбрызгивание было непрерывным с начала до конца.
