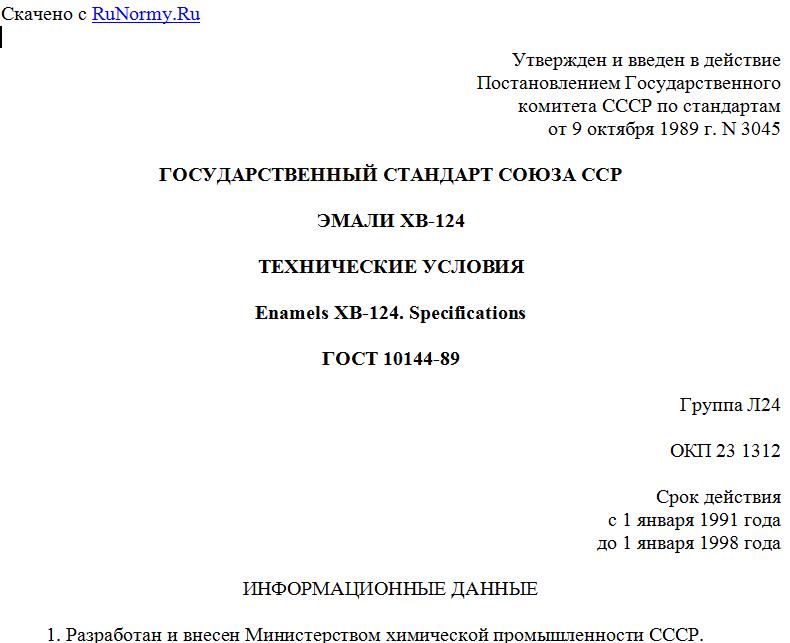

Утвержден и введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 9 октября 1989 г. N 3045
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ЭМАЛИ ХВ-124
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Enamels XB-124. Specifications
ГОСТ 10144-89
Группа Л24
ОКП 23 1312
Срок действия
с 1 января 1991 года
до 1 января 1998 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством химической промышленности СССР.
Разработчики: В.В. Задымов, канд. хим. наук; Н.В. Лукьянова, канд. техн. наук; Л.А. Лебедева.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 09.10.1989 N 3045.
3. Периодичность проверки - 5 лет.
4. Взамен ГОСТ 10144-74.
5. Ссылочные нормативно-технические документы
Обозначение НТД, на который дана ссылка Номер пункта, подпункта, приложения
ГОСТ 9.074-77 Вводная часть
ГОСТ 9.401-79 Вводная часть
ГОСТ 9.403-80 1.2.3; 3.6
ГОСТ 9.404-81 Вводная часть
ГОСТ 9.407-84 Вводная часть
ГОСТ 12.1.007-76 1.2.4.6
ГОСТ 12.3.005-75 1.2.4.2
ГОСТ 12.4.011-87 1.2.4.4
ГОСТ 12.4.068-79 1.2.4.4
ГОСТ 17.2.3.02-81 1.2.4.6
ГОСТ 443-76 3.6
ГОСТ 683-85 3.2
ГОСТ 3134-78 Приложение 1
ГОСТ 5100-85 3.6
ГОСТ 5208-81 Приложение 2
ГОСТ 5233-89 1.2.3
ГОСТ 6589-74 1.2.3; 3.5
ГОСТ 6613-86 3.2
ГОСТ 6806-73 1.2.3
ГОСТ 7827-74 1.2.2
ГОСТ 8313-88 Приложение 2
ГОСТ 8420-74 1.2.3
ГОСТ 8505-80 Приложение 1
ГОСТ 8784-75 1.2.3
ГОСТ 8832-76 3.2
ГОСТ 9109-81 Вводная часть; 3.2
ГОСТ 9410-78 Приложение 2
ГОСТ 9949-76 Приложение 2
ГОСТ 9980.1-86 2.1
ГОСТ 9980.2-86 3.1
ГОСТ 9980.3-86 1.4
ГОСТ 9980.4-86 1.3.1
ГОСТ 9980.5-2009 4.1
ГОСТ 10214-78 Приложение 2
ГОСТ 12707-77 Вводная часть; 3.2; Приложение 1
ГОСТ 13345-85 3.2
ГОСТ 14192-77 1.3.2
ГОСТ 15140-78 1.2.3
ГОСТ 16523-70 3.2, Приложение 1
ГОСТ 17537-72 1.2.3; 3.4
ГОСТ 19007-73 1.2.3
ГОСТ 19433-88 1.3.2
ГОСТ 20799-75 3.6
ГОСТ 25718-83 Вводная часть; 3.2; Приложение 1
ТУ 6-02-1045 Приложение 2
Настоящий стандарт распространяется на эмали ХВ-124, представляющие собой суспензию пигментов в растворе средневязкой поливинилхлоридной хлорированной смолы (ПСХ-ЛС) и алкидной смолы в смеси летучих органических растворителей с добавлением пластификатора.
Эмали предназначаются для окраски загрунтованных металлических поверхностей, а также деревянных поверхностей, эксплуатируемых в атмосферных условиях.
Сроки сохранения защитных и декоративных свойств покрытием в условиях умеренного климата - в соответствии с ГОСТ 9.074, тропического климата - ГОСТ 9.401, холодного климата - ГОСТ 9.404.
Система покрытия, состоящая из трех слоев эмали ХВ-124, нанесенных на загрунтованную поверхность, должна сохранять защитные свойства в условиях умеренного климата в течение 6 лет до балла не более А31.
Система покрытия, состоящая из четырех слоев эмали ХВ-124, нанесенных на фосфатированную и загрунтованную двумя слоями грунтовки ФЛ-03К (ГОСТ 9109) поверхность, должна сохранять защитные свойства в условиях тропического климата в течение 3 лет до балла не более А31.
Система покрытия, состоящая из трех слоев эмали ХВ-124, нанесенных на загрунтованную грунтовкой АК-070 (ГОСТ 25718) или грунтовкой ВЛ-02 (ГОСТ 12707) с алюминиевой пудрой поверхность, должна сохранять защитные свойства в условиях холодного климата в течение 4 лет до балла не более А31 (оценка защитных свойств - по ГОСТ 9.407).
Эмали наносят на поверхность методами распыления.
Требования п. 1.2.3, табл. 2 в части показателей "укрывистость высушенной пленки", "время высыхания до степени 5", "стойкость к статическому воздействию воды и индустриального масла" являются рекомендуемыми, другие требования - обязательными.
1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1.1. Эмали ХВ-124 должны выпускаться в соответствии с требованиями настоящего стандарта по рецептуре и технологическому регламенту, утвержденным в установленном порядке.
1.2. Характеристики
1.2.1. Эмали ХВ-124 должны выпускаться цветов, указанных в табл. 1.
Таблица 1
Наименование цвета эмали Код ОКП
Защитный 23 1312 0911 10
Серый 23 1312 0903 10
1.2.2. Перед нанесением на поверхность методами пневматического и безвоздушного распыления эмали разбавляют до рабочей вязкости растворителем Р-4А по ГОСТ 7827.
Указания по применению эмалей ХВ-124 для потребителей, применяющих технологию окрашивания с разрывом во времени между нанесением первого и последующих слоев эмалей, приведены в Приложении 3.
Допускается наносить эмали методом электростатического распыления (в автоматических камерах с применением искропредупреждающих устройств). При этом эмали разбавляют до рабочей вязкости разбавителями, состав которых приведен в Приложении 2.
1.2.3. Эмали должны соответствовать требованиям и нормам, указанным в табл. 2.
Таблица 2
Наименование показателя Норма Метод испытания
1. Цвет пленки эмали: Должен находиться в пределах допускаемых отклонений, установленных образцами (эталонами) цвета "Картотеки": По п. 3.3
защитный 753, 754
серый 881, 882
2. Внешний вид пленки После высыхания пленка должна быть однородной, без морщин, оспин, потеков и посторонних включений По п. 3.3
3. Массовая доля нелетучих веществ, % 27 - 33 По ГОСТ 17537 и п. 3.4 настоящего стандарта
4. Условная вязкость при температуре (20,0 +/- 0,5) °C по вискозиметру типа ВЗ-246 (или ВЗ-4) с диаметром сопла 4 мм, с 35 - 60 По ГОСТ 8420
5. Степень перетира, мкм, не более 30 По ГОСТ 6589 и п. 3.5 настоящего стандарта
6. Укрывистость высушенной пленки, г/м2, не более, эмали: По ГОСТ 8784, разд. 1
защитного цвета 60
серого цвета 50
7. Время высыхания при температуре (20 +/- 2) °C, ч, не более: По ГОСТ 19007
до степени 3 2
до степени 5 24
8. Эластичность пленки при изгибе, мм, не более 1 По ГОСТ 6806
9. Твердость покрытия по маятниковому прибору типа ТМЛ (маятник А), относительные единицы, не менее 0,25 По ГОСТ 5233
Для просмотра документа целиком скачайте его >>>
