Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 19 ноября 2014 г. N 1675-ст

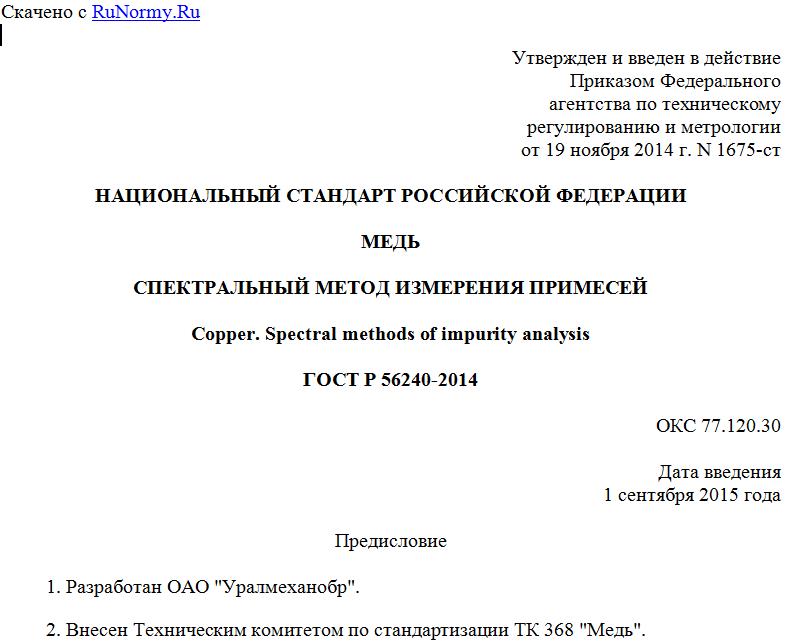

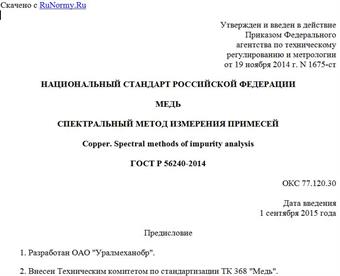

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МЕДЬ
СПЕКТРАЛЬНЫЙ МЕТОД ИЗМЕРЕНИЯ ПРИМЕСЕЙ
Copper. Spectral methods of impurity analysis
ГОСТ Р 56240-2014
ОКС 77.120.30
Дата введения
1 сентября 2015 года
Предисловие
1. Разработан ОАО "Уралмеханобр".
2. Внесен Техническим комитетом по стандартизации ТК 368 "Медь".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 19 ноября 2014 г. N 1675-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт устанавливает спектральный метод измерения массовой доли примесей в меди в диапазонах, приведенных в таблице 1.
Общие требования к методу измерений и требования безопасности при выполнении измерений - по ГОСТ 25086, ГОСТ 31382, отбор проб для измерений - по ГОСТ 193, ГОСТ 546, ГОСТ 4960 и другим нормативным документам на конкретную продукцию.
Таблица 1
В процентах
Компонент Диапазон массовой доли компонента
Олово От 0,00010 до 0,150 включ.
Цинк От 0,00010 до 0,100 включ.
Серебро От 0,0006 до 0,150 включ.
Селен От 0,00010 до 0,0060 включ.
Теллур От 0,00010 до 0,150 включ.
Кремний От 0,0005 до 0,0070 включ.
Кобальт От 0,00010 до 0,0030 включ.
Висмут От 0,00006 до 0,015 включ.
Никель От 0,00010 до 0,30 включ.
Сера От 0,0005 до 0,030 включ.
Железо От 0,00010 до 0,150 включ.
Кадмий От 0,00010 до 0,060 включ.
Сурьма От 0,00015 до 0,090 включ.
Мышьяк От 0,00010 до 0,030 включ.
Свинец От 0,00015 до 0,060 включ.
Хром От 0,00010 до 0,050 включ.
Фосфор От 0,00010 до 0,090 включ.
Марганец От 0,00010 до 0,010 включ.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 193-79 Слитки медные. Технические условия
ГОСТ 546-2001 Катоды медные. Технические условия
ГОСТ 4960-2009 Порошок медный электролитический. Технические условия
ГОСТ 18300-87 Спирт этиловый ректификованный технический. Технические условия
ГОСТ 25086-2011 Цветные металлы и их сплавы. Общие требования к методам анализа
ГОСТ 31382-2009 Медь. Методы анализа
ГОСТ Р 53228-2008 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ГОСТ Р ИСО 5725-6-2002 Точность (правильность и прецизионность) методов и результатов измерений. Часть 6. Использование значений точности на практике
СТ СЭВ 543-77 Числа. Правила записи и округления.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Характеристики показателей точности измерений
Точность измерений массовой доли олова, цинка, серебра, селена, теллура, кремния, кобальта, висмута, никеля, серы, железа, кадмия, сурьмы, мышьяка, свинца, хрома, фосфора, марганца соответствует характеристикам, приведенным в таблице 2 (при доверительной вероятности P = 0,95).
Значения пределов повторяемости и воспроизводимости измерений для доверительной вероятности P = 0,95 приведены в таблице 2.
Таблица 2
Значения показателя точности, пределов повторяемости
и воспроизводимости измерений массовой доли компонента
при доверительной вероятности P = 0,95
В процентах
Компонент Диапазон измерений массовой доли компонента Показатель точности Пределы (абсолютные значения)
повторяемости r (n = 2) воспроизводимости R
Олово От 0,00010 до 0,00030 включ. 0,00006 0,00005 0,00007
Св. 0,00030 " 0,00100 " 0,00014 0,00014 0,00020
" 0,0010 " 0,0030 " 0,0005 0,0004 0,0006
" 0,0030 " 0,0090 " 0,0013 0,0013 0,0019
" 0,009 " 0,030 " 0,004 0,003 0,005
" 0,030 " 0,090 " 0,010 0,009 0,015
" 0,090 " 0,150 " 0,020 0,020 0,028
Цинк От 0,00010 до 0,00020 включ. 0,00009 0,00010 0,00012
Св. 0,00020 " 0,00060 " 0,00015 0,00009 0,00020
" 0,0006 " 0,0020 " 0,0002 0,0002 0,0004
" 0,0020 " 0,0060 " 0,0005 0,0004 0,0005
" 0,0060 " 0,0100 " 0,0013 0,0013 0,0018
" 0,010 " 0,030 " 0,003 0,003 0,004
" 0,030 " 0,100 " 0,015 0,015 0,021
Серебро От 0,0006 до 0,0020 включ. 0,0002 0,0002 0,0003
Св. 0,0020 " 0,0060 " 0,0004 0,0003 0,0004
" 0,0060 " 0,0100 " 0,0013 0,0013 0,0018
" 0,010 " 0,030 " 0,003 0,003 0,004
" 0,030 " 0,090 " 0,010 0,010 0,015
" 0,090 " 0,150 " 0,015 0,015 0,021
Селен От 0,00010 до 0,00030 включ. 0,00007 0,00005 0,00009
Св. 0,00030 " 0,00100 " 0,00018 0,00019 0,00027
" 0,0010 " 0,0030 " 0,0006 0,0006 0,0008
" 0,0030 " 0,0060 " 0,0013 0,0013 0,0018
Теллур От 0,00010 до 0,00030 включ. 0,00006 0,00005 0,00008
Св. 0,00030 " 0,00100 " 0,00017 0,00017 0,00024
" 0,0010 " 0,0030 " 0,0006 0,0006 0,0008
" 0,0030 " 0,0060 " 0,0013 0,0013 0,0018
" 0,006 " 0,010 " 0,002 0,002 0,003
" 0,010 " 0,150 " 0,003 0,003 0,004
Кремний От 0,0005 до 0,0010 включ. 0,0004 0,0004 0,0005
Св. 0,0010 " 0,0030 " 0,0007 0,0007 0,0010
" 0,0030 " 0,0070 " 0,0014 0,0015 0,0020
Кобальт От 0,00010 до 0,00020 включ. 0,00005 0,00004 0,00007
Св. 0,0002 " 0,0006 " 0,0001 0,0001 0,0002
" 0,0006 " 0,0010 " 0,0004 0,0003 0,0005
" 0,0010 " 0,0030 " 0,0008 0,0007 0,0008
Висмут От 0,00006 до 0,00030 включ. 0,00006 0,00005 0,00008
Св. 0,00030 " 0,00050 " 0,00017 0,00017 0,00023
" 0,0005 " 0,0015 " 0,0004 0,0003 0,0006
" 0,0015 " 0,0050 " 0,0009 0,0009 0,0013
" 0,005 " 0,015 " 0,002 0,002 0,003
Никель От 0,00010 до 0,00030 включ. 0,00006 0,00006 0,00008
Св. 0,00030 " 0,00100 " 0,00018 0,00019 0,00025
" 0,0010 " 0,0030 " 0,0006 0,0006 0,0008
" 0,003 " 0,010 " 0,002 0,002 0,003
" 0,010 " 0,030 " 0,004 0,004 0,006
" 0,030 " 0,100 " 0,014 0,010 0,024
" 0,10 " 0,30 " 0,04 0,03 0,06
Сера От 0,0005 до 0,0015 включ. 0,0002 0,0002 0,0003
Св. 0,0015 " 0,0030 " 0,0004 0,0004 0,0006
" 0,0030 " 0,0100 " 0,0010 0,0008 0,0012
" 0,010 " 0,030 " 0,003 0,003 0,004
Железо От 0,00010 до 0,00040 включ. 0,00009 0,00008 0,00011
Св. 0,0004 " 0,0020 " 0,0003 0,0003 0,0004
" 0,0020 " 0,0060 " 0,0009 0,0007 0,0011
" 0,006 " 0,030 " 0,004 0,003 0,005
" 0,030 " 0,080 " 0,014 0,014 0,010
" 0,080 " 0,150 " 0,020 0,020 0,028
Кадмий От 0,00010 до 0,00060 включ. 0,00007 0,00007 0,00009
Св. 0,0006 " 0,0020 " 0,0002 0,0002 0,0004
" 0,0020 " 0,0060 " 0,0005 0,0004 0,0006
" 0,0060 " 0,0100 " 0,0013 0,0013 0,0018
" 0,010 " 0,030 " 0,003 0,003 0,004
" 0,030 " 0,060 " 0,012 0,012 0,018
Сурьма От 0,00015 до 0,00060 включ. 0,00009 0,00009 0,00015
Св. 0,0006 " 0,0020 " 0,0004 0,0004 0,0006
" 0,0020 " 0,0100 " 0,0015 0,0012 0,0020
" 0,010 " 0,030 " 0,005 0,004 0,008
" 0,030 " 0,090 " 0,012 0,012 0,018
Мышьяк От 0,00010 до 0,00020 включ. 0,00004 0,00004 0,00006
Св. 0,0002 " 0,0006 " 0,0001 0,0001 0,0002
" 0,0006 " 0,0010 " 0,0004 0,0003 0,0005
" 0,0010 " 0,0030 " 0,0008 0,0007 0,0008
" 0,003 " 0,010 " 0,002 0,002 0,003
" 0,010 " 0,030 " 0,004 0,004 0,007
Свинец От 0,00015 до 0,00060 включ. 0,00010 0,00010 0,00015
Св. 0,0006 " 0,0020 " 0,0004 0,0004 0,0005
" 0,0020 " 0,0060 " 0,0013 0,0013 0,0019
" 0,006 " 0,010 " 0,003 0,003 0,004
" 0,010 " 0,030 " 0,007 0,007 0,009
" 0,030 " 0,060 " 0,011 0,011 0,016
Хром От 0,00010 до 0,00060 включ. 0,00007 0,00007 0,00009
Св. 0,0006 " 0,0020 " 0,0002 0,0002 0,0004
" 0,0020 " 0,0060 " 0,0005 0,0004 0,0006
" 0,0060 " 0,0100 " 0,0013 0,0013 0,0018
" 0,010 " 0,030 " 0,003 0,003 0,004
" 0,030 " 0,050 " 0,01 0,01 0,014
Фосфор От 0,00010 до 0,00060 включ. 0,00010 0,00009 0,00012
Св. 0,0006 " 0,0010 " 0,0004 0,0003 0,0005
" 0,0010 " 0,0030 " 0,0008 0,0007 0,0010
" 0,0030 " 0,0100 " 0,0014 0,0010 0,0020
" 0,010 " 0,030 " 0,004 0,003 0,006
" 0,030 " 0,090 " 0,011 0,011 0,015
Марганец От 0,00010 до 0,00020 включ. 0,00005 0,00004 0,00008
Св. 0,0002 " 0,0010 " 0,0001 0,0001 0,0002
" 0,0010 " 0,0030 " 0,0007 0,0006 0,0010
" 0,003 " 0,010 " 0,002 0,002 0,003
4. Средства измерений, вспомогательные устройства, материалы
При выполнении измерений применяют следующие средства измерений и вспомогательные устройства:
- спектрометр атомно-эмиссионный;
- весы специального класса точности по ГОСТ Р 53228 с наибольшим пределом взвешивания 200 г и дискретностью 0,0001 г;
- станок фрезерный или металлорежущий станок;
- манометр с диапазоном измерений от 0 до 10 МПа;
- печь индукционную или печь сопротивления для переплавки пробы при температуре от 1180 °C до 1200 °C;
- тигли графитовые;
- изложницу графитовую;
- государственные стандартные образцы состава меди.
Допускается применение других средств измерений с метрологическими характеристиками и оборудования с техническими характеристиками не хуже перечисленных выше.
При выполнении измерений применяют следующие материалы:
- спирт этиловый по ГОСТ 18300.
5. Метод измерений
Метод основан на измерении интенсивности спектральных линий определяемых компонентов в анализируемом образце монолитной формы, медного проката и образцах сравнения с использованием атомно-эмиссионного спектрометра с дуговым и искровым источником возбуждения и фотоэлектрической регистрацией спектра.
