"ГОСТ 21007-2014. Межгосударственный стандарт. Проволока из платины для термопреобразователей сопротивления. Технические условия"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

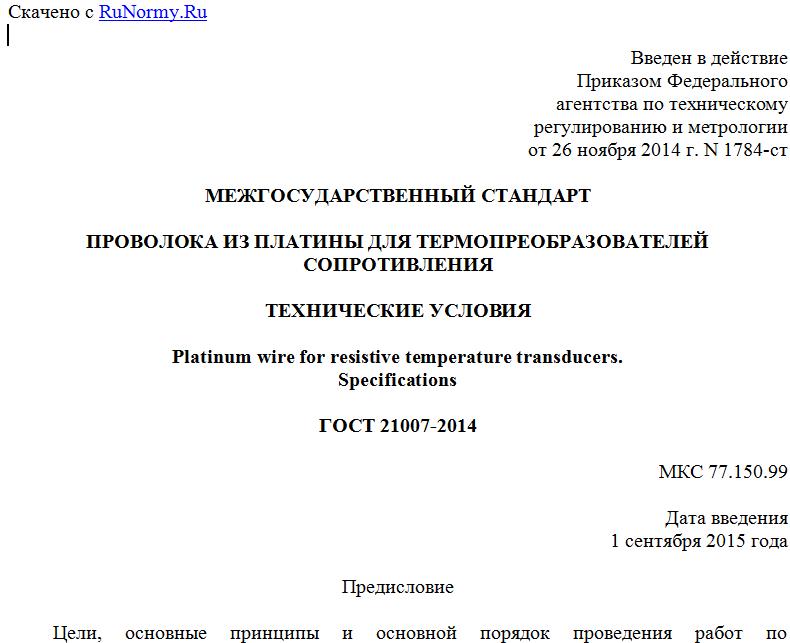

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 26 ноября 2014 г. N 1784-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОВОЛОКА ИЗ ПЛАТИНЫ ДЛЯ ТЕРМОПРЕОБРАЗОВАТЕЛЕЙ СОПРОТИВЛЕНИЯ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Platinum wire for resistive temperature transducers.
Specifications

ГОСТ 21007-2014

МКС 77.150.99

Дата введения
1 сентября 2015 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".

Сведения о стандарте

1. Разработан Межгосударственным техническим комитетом по стандартизации МТК 304 "Благородные металлы, сплавы и промышленные изделия из них", Екатеринбургским заводом по обработке цветных металлов.
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 30 мая 2014 г. N 67-П).
За принятие стандарта проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономразвития Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт

4. Приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2014 г. N 1784-ст межгосударственный стандарт ГОСТ 21007-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2015 г.
5. Взамен ГОСТ 21007-75.

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Область применения

Настоящий стандарт распространяется на проволоку из платины, предназначенную для изготовления чувствительных элементов термопреобразователей сопротивления и других технических целей.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 4381-87 Микрометры рычажные. Общие технические условия
ГОСТ 8273-75 Бумага оберточная. Технические условия
ГОСТ 9038-90 Меры длины концевые плоскопараллельные. Технические условия
ГОСТ 10197-70 Стойки и штативы для измерительных головок. Технические условия
ГОСТ 12226-80 <1> Платина. Методы анализа
--------------------------------
<1> В Российской Федерации действуют ГОСТ Р 52519-2006, ГОСТ Р 52520-2006, ГОСТ Р 52521-2006.

ГОСТ 13498-2010 Платина и сплавы на ее основе. Марки
ГОСТ 14192-96 Маркировка грузов
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 22864-83 <2> Благородные металлы и их сплавы. Общие требования к методам анализа
--------------------------------
<2> В Российской Федерации действует ГОСТ Р 52599-2006.

ГОСТ 24104-2001 <3> Весы лабораторные. Общие технические условия
--------------------------------
<3> В Российской Федерации действует ГОСТ Р 53228-2008.

ГОСТ 28798-90 Головки измерительные пружинные. Общие технические условия
ГОСТ 29329-92 <4> Весы для статического взвешивания. Общие технические требования
--------------------------------
<4> В Российской Федерации действует ГОСТ Р 53228-2008.

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины, обозначения и определения

В настоящем стандарте применены следующие термины и обозначения с соответствующими определениями:
3.1. W100: отношение сопротивления отрезка проволоки при 100 °C к сопротивлению того же отрезка при 0 °C. Для твердой проволоки W100 определяется после отжига при температуре от 800 до 850 °C в воздушной среде в течение 20 - 30 мин.
3.2. Проволока: длинномерное изделие с поперечным сечением постоянных размеров, изготовляемое волочением.
3.3. Моток: отрезок проволоки, смотанный в серию непрерывных витков.
3.4. Овальность (отклонение от круглой формы): разность наибольшего и наименьшего значений диаметров, измеренных в одном поперечном сечении, перпендикулярном оси проволоки.
3.5. Плена: дефект поверхности, представляющий собой отслоение металла языкообразной формы, соединенное с основным металлом одной стороной.
3.6. Раковина: углубление на поверхности изделия от выкрашивания посторонних включений или вскрытия газового пузыря.
3.7. Расслоение: нарушение сплошности металла, ориентированное вдоль направления деформации.
3.8. Трещина: дефект поверхности, представляющий собой разрыв металла.

4. Условные обозначения и сокращения

В стандарте приняты следующие условные обозначения и сокращения для состояния поставки: М - мягкое, Т - твердое.
Примеры условных обозначений:
Проволока из платины марки Пл1, твердая, диаметром 0,30 мм:
Проволока Пл1 Т 0,3 ГОСТ 21007-2014
Проволока из платины марки Пл2-А, мягкая, диаметром 0,05 мм:
Проволока Пл2-А М 0,05 ГОСТ 21007-2014.

5. Технические требования

5.1. Основные показатели и характеристики (свойства)
5.1.1. Проволока из платины для термопреобразователей сопротивления (далее - проволока) должна соответствовать требованиям настоящего стандарта и изготовляться по технологическому регламенту, утвержденному в установленном порядке.
5.1.2. Диаметр проволоки и предельные отклонения по нему должны соответствовать значениям, указанным в таблице 1.

Таблица 1

В миллиметрах

Диаметр проволоки Диаметр проволоки
Номинальное значение Предельное отклонение Номинальное значение Предельное отклонение
0,015 +0,002 -0,001 0,110 -0,008
0,020 0,120
0,022 0,140
0,025 0,150
0,028 0,160
0,030 0,180
0,032 +0,003 -0,002 0,200
0,036 0,220
0,040 0,250
0,045 0,280







Для просмотра документа целиком скачайте его >>>
