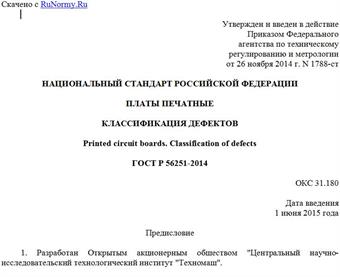

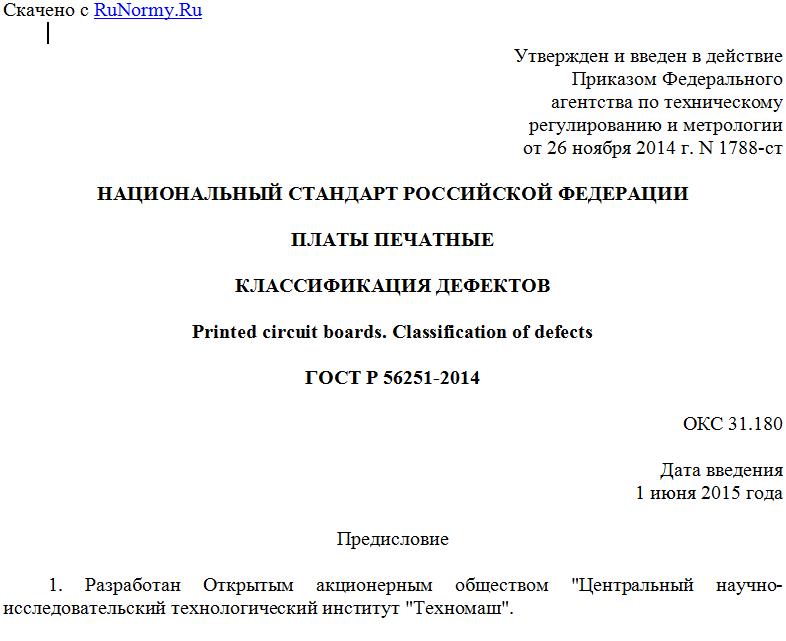

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 26 ноября 2014 г. N 1788-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПЛАТЫ ПЕЧАТНЫЕ
КЛАССИФИКАЦИЯ ДЕФЕКТОВ
Printed circuit boards. Classification of defects
ГОСТ Р 56251-2014
ОКС 31.180
Дата введения
1 июня 2015 года
Предисловие
1. Разработан Открытым акционерным обществом "Центральный научно-исследовательский технологический институт "Техномаш".
2. Внесен техническим комитетом по стандартизации ТК 420 "Базовые несущие конструкции, сборка и монтаж электронных модулей".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2014 г. N 1788-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт распространяется на односторонние, двусторонние, многослойные и гибкие печатные платы.
Настоящий стандарт устанавливает предпочтительные, допустимые и недопустимые характеристики печатных плат, которые можно наблюдать визуально, и представляет собой сборник иллюстраций, демонстрирующих требования к печатным платам, изложенные в различных нормативных документах.
Настоящий стандарт разработан с целью установления критериев годности печатных плат, которые можно оценить при визуальном осмотре или контроле, в том числе с помощью соответствующих средств измерения.
Положения настоящего стандарта разработаны для применения на территории Российской Федерации организациями и предприятиями, независимо от их организационно-правовых форм и форм собственности, разрабатывающими, изготавливающими, потребляющими и заказывающими печатные платы, предназначенные для использования в радиоэлектронной и электротехнической аппаратуре и изделиях электронной техники.
Соблюдение требований, установленных настоящим стандартом, обязательно при любых объемах производства и для всех технологических методов изготовления печатных плат и печатных кабелей.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 53386-2009 Платы печатные. Термины и определения
ГОСТ Р 53429-2009 Платы печатные. Основные параметры конструкции
ГОСТ Р 54849-2011 Маска паяльная защитная для печатных плат. Общие технические условия
ГОСТ Р 55490-2013 Платы печатные. Общие технические требования к изготовлению и приемке
ГОСТ Р 55693-2013 Платы печатные жесткие. Технические требования
ГОСТ Р 55744-2013 Платы печатные. Методы испытаний физических параметров
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 53386.
4. Общие требования
4.1. Печатные платы необходимо проектировать в соответствии с требованиями, установленными в ГОСТ Р 53429, а также ГОСТ Р 55490 и ГОСТ Р 55693. Если печатные платы не соответствуют этим требованиям, то условия приемки должны быть согласованы между поставщиком и потребителем.
4.2. Настоящий стандарт необходимо применять совместно с ГОСТ Р 55490 и стандартом, определяющим технические требования к конкретному виду печатных плат. В случае возникновения противоречий между требованиями настоящего стандарта и требованиями других стандартов или технических условий на печатную плату следует применять следующую схему приоритетов:
а) утвержденный документ на поставку печатных плат;
б) ГОСТ Р 55490;
в) действующие технические условия и стандарты на конкретный вид печатной платы;
г) критерии приемки печатных плат по настоящему стандарту.
4.3. В настоящем стандарте критерии годности для определенных параметров печатных плат установлены в зависимости от класса печатных плат в соответствии с ГОСТ Р 55490. Выбор класса изготавливаемой печатной платы определяет потребитель.
4.4. Все дефекты печатных плат в настоящем стандарте подразделяют на две общие группы:
- визуально наблюдаемые;
- визуально ненаблюдаемые.
Визуально наблюдаемые - это дефекты, которые можно увидеть на плате или оценить с внешней стороны платы. В некоторых случаях, например, при наличии внутренних пустот и пузырей, дефекты фактически являются внутренними, т.е. визуально ненаблюдаемыми, но они могут быть обнаружены с внешней стороны платы.
Визуально ненаблюдаемые - это дефекты, для обнаружения и оценки которых требуется изготовить микрошлифы или осуществить другие виды подготовки образца. В некоторых случаях такие дефекты могут быть заметны снаружи, но требуют изучения микрошлифа для оценки в соответствии с критериями приемки.
4.5. Рисунки, приведенные в настоящем стандарте, представляют три уровня качества для каждого параметра печатной платы: предпочтительно, допустимо, недопустимо.
Уровень "предпочтительно" показывает желаемое качество печатной платы, уровень "допустимо" показывает, что качество печатной платы не является идеальным, но обеспечивает ее целостность и надежность, уровень "недопустимо" показывает, что качество печатной платы является критичным для обеспечения надежности.
Примечание. Если приведенные в настоящем стандарте рисунки не соответствуют пояснению, то следует применять пояснения.
4.6. Визуальный контроль для определения соответствующих параметров следует проводить при 1,75-кратном увеличении. Если определение дефекта неочевидно, то следует последовательно увеличивать увеличение до 40x.
Металлизированные отверстия должны быть изучены с помощью микрошлифов для оценки целостности фольги и слоя металлизации при 100-кратном увеличении. Для арбитражного контроля следует применять 200-кратное увеличение.
5. Визуально наблюдаемые дефекты печатных плат
5.1. Общие положения
К визуально наблюдаемым дефектам печатных плат относят:
- дефекты поверхности, например заусенцы, выбоины, царапины, выемки, разрывы волокон, обнаженная стеклоткань, пустоты;
- дефекты под поверхностью, например посторонние включения, точечная пятнистость, микротрещины, расслоение, розовое кольцо, пустоты в полимерном основании;
- дефекты в проводящем рисунке, например отсутствие адгезии, уменьшение ширины или толщины проводника вследствие выбоин, проколов, царапин, дефекты гальванических и защитных покрытий;
- дефекты отверстия, например диаметр, ошибка совмещения, посторонний материал, дефекты гальванических и защитных покрытий, царапины;
- дефекты маркировки, например положение, размер, читаемость, достоверность;
- дефекты паяльной маски, например ошибка совмещения, вздутия, пузыри, расслоение, физические повреждения, толщина;
- размерные дефекты, в том числе размеры и толщина печатной платы, размер отверстий и точность их расположения, ширина проводников и зазоров, точность положения, поясок контактной площадки.
5.2. Края печатной платы
На краях печатной платы могут присутствовать такие дефекты, как заусенцы, выбоины, ореолы.
5.2.1. Заусенцы
Заусенцы - это небольшие выступы или неровности, выпуклые по отношению к поверхности, которые являются результатом механической обработки, например, сверления или разрезки. Заусенцы могут быть неметаллическими и металлическими.
5.2.1.1. Неметаллические заусенцы
На рисунке 1 показан край печатной платы гладкий, без заусенцев, что предпочтительно для печатных плат классов 1, 2, 3.
Рисунок 1
На рисунке 2 показан край печатной платы с шероховатостью, но без "разлохмачивания", отдельные заусенцы не влияют на установку платы в разъем, что допустимо для печатных плат классов 1, 2 и 3.
Рисунок 2
На рисунке 3 показан край печатной платы с заусенцами, не соответствующими критерию качества. Недопустимо для всех классов печатных плат.
