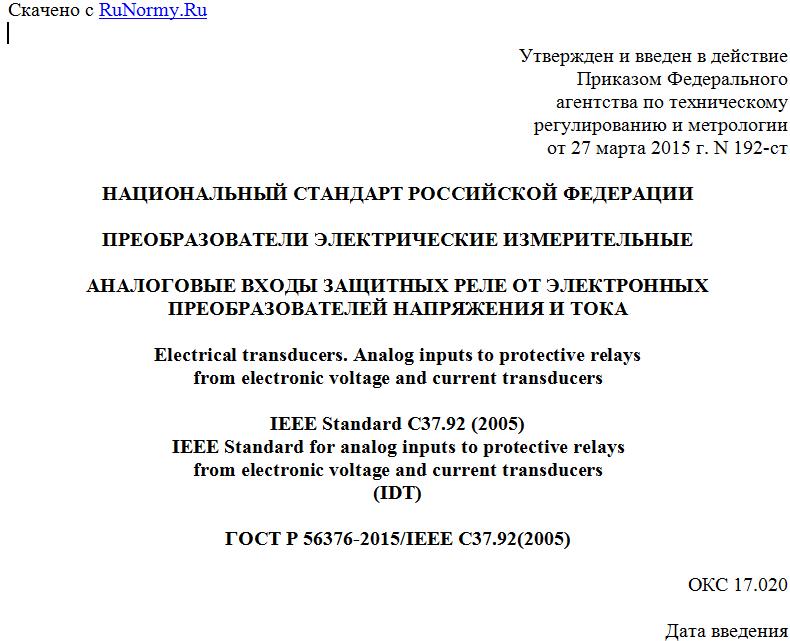

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 27 марта 2015 г. N 192-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПРЕОБРАЗОВАТЕЛИ ЭЛЕКТРИЧЕСКИЕ ИЗМЕРИТЕЛЬНЫЕ
АНАЛОГОВЫЕ ВХОДЫ ЗАЩИТНЫХ РЕЛЕ ОТ ЭЛЕКТРОННЫХ
ПРЕОБРАЗОВАТЕЛЕЙ НАПРЯЖЕНИЯ И ТОКА
Electrical transducers. Analog inputs to protective relays
from electronic voltage and current transducers
IEEE Standard C37.92 (2005)
IEEE Standard for analog inputs to protective relays
from electronic voltage and current transducers
(IDT)
ГОСТ Р 56376-2015/IEEE C37.92(2005)
ОКС 17.020
Дата введения
1 января 2016 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологической службы" (ФГУП "ВНИИМС") на основе аутентичного перевода на русский язык указанного в пункте 4 международного стандарта
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 445 "Метрология энергоэффективной экономики"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 27 марта 2015 г. N 192-ст
4 Настоящий стандарт идентичен международному стандарту IEEE Standard C37.92(2005) "Стандарт к аналоговым входам терминалов релейной защиты, подключаемых к электронным преобразователям напряжения и тока" (IEEE Standard C37.92 (2005) "IEEE Standard for analog inputs to protective relays from electronic voltage and current transducers").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
1.1 Общие положения
Настоящий стандарт определяет характеристики интерфейса между системами измерения напряжения или тока, оптическими измерительными датчиками с аналоговыми выходами и специально разработанными реле защиты или другим измерительным оборудованием подстанции. Эти измерительные системы воспроизводят формы сигналов, пропорциональные токам и напряжениям в электрической сети.
Настоящий стандарт также определяет требования к дополнительным промежуточным сумматорам или масштабирующим усилителям, необходимым для суммирования или вычитания сигналов с выходов более чем одного оптического измерительного датчика при измерении одиночным реле или измерительным устройством.
1.2 Цели
Нормированный измерительный сигнал между системой измерения и системами релейной защиты является аналоговым электрическим сигналом с максимальной амплитудой +/- 11,3 В и с максимальной мощностью 3,2 мВт.
Примером измерительной системы с аналоговым электронным выходом является оптическая система трансформаторов напряжения или тока с оптико-электронным интерфейсом. На рисунке 1 изображена типовая конфигурация элементов оптической системы измерения тока на высоковольтной подстанции. В данной конфигурации оптические датчики трансформаторов тока располагаются на шине высокого потенциала. В других случаях датчики могут быть вмонтированы внутрь силового трансформатора или изолятора. Оптические сигналы передаются через волоконно-оптические кабели до потенциала земли, где преобразуются в масштабированные и нормированные электрические сигналы, используемые реле защиты и другими интеллектуальными электронными устройствами (ИЭУ).
Оптико-электронный модуль преобразования обычно располагается в общеподстанционном пункте управления, но может также быть расположен вблизи ИЭУ в распредустройстве. Настоящий стандарт нормирует характеристики электрических сигналов между оптико-электронным модулем преобразования и реле защиты или другими ИЭУ, использующими эти сигналы. Интерфейс между оптическими датчиками и модулем преобразования является собственным техническим решением построения измерительной системы конкретного производителя, не подлежащего стандартизации. Для корректного взаимодействия с внешним оборудованием следует нормировать характеристики выхода модуля преобразования, входа терминалов релейной защиты и ряд других функций измерения.
Отмеченная на рисунке 1 область показывает расположение интерфейсов, определяемых настоящим стандартом.
Рисунок 1 - Оптическая система измерения тока
с нормированным аналоговым интерфейсом
2. Нормативные ссылки
Перечень нормативных документов, необходимых для применения настоящего стандарта, представлен ниже. Для датированных документов используются ссылки только на указанное издание. Для недатированных документов ссылка распространяется на последнее издание (включая поправки и изменения).
IEEE Std 525TM Руководство по конструкции и установке кабельных систем на подстанциях (IEEE Std 525TM, IEEE Guide for the Design and Installation of Cable Systems in Substations) <1>
--------------------------------
<1> IEEE публикации можно приобрести в Институте инженеров по электротехнике и радиоэлектронике (Institute of Electrical and Electronics Engineers), расположенном по адресу: Inc., 445 Hoes Lane, Piscataway, NJ 08854, США (http://standards.ieee.org/).
IEEE Std 1050TM Руководство по оснащению и заземлению контрольно-измерительной аппаратуры на электростанциях (IEEE Std 1050TM, IEEE Guide for Instrumentation and Control Equipment Grounding in Generating Stations)
IEEE Std C37.90TM Реле и релейные системы, используемые для защиты и управления силовыми аппаратами (IEEE Std C37.90TM, IEEE Standard for Relays and Relay Systems Associated with Electric Power Apparatus)
IEEE Std C37.90.1TM Испытания на устойчивость к скачкам напряжения реле и релейных систем, используемых для защиты и управления силовыми аппаратами (IEEE Std C37.90.1TM, IEEE Standard Surge Withstand Capability (SWC) Tests for Relay and Relay Systems Associated with Electric Power Apparatus)
IEEE Std C37.90.2TM Устойчивость релейных систем к излучаемым электромагнитным помехам от приемопередатчиков (IEEE Std C37.90.2TM, IEEE Standard for Withstand Capability of Relay Systems to Radiated Electromagnetic Interference from Transceivers)
IEEE Std C57.13TM Требования к измерительным трансформаторам (IEEE Std C57.13TM, IEEE Standard Requirements for Instrument Transformers. IEEE publications are available from the Institute of Electrical and Electronics Engineers, Inc., 445 Hoes Lane, Piscataway, NJ 08854, USA (http://standards.ieee.org/))
3. Термины и определения
В настоящем стандарте приняты следующие термины и определения. Термины, не представленные в настоящем стандарте, можно найти в седьмой редакции официального словаря стандартов IEEE (The Authoritative Dictionary of IEEE Standards, Seventh Edition).
3.1 одна относительная единица (one per unit (сокращенно: 1 p.u.): Измеренное выходное значение или выход измерительной системы, которые соответствуют номинальному первичному действующему (rms) измеряемому значению напряжения или тока в схеме измерения.
3.2 вход реле (relay input): Аналоговый электронный вход любого терминала релейной защиты, счетчика, измерительного или контрольного прибора, а также интеллектуального электронного устройства, соответствующий настоящему стандарту.
3.3 измерительная система (sensing system): Электронный датчик, прибор, оптико-электронный интерфейс или источник аналогового сигнала, формирующий значения измеряемого напряжения или тока в электрической сети, выход которых соответствует настоящему стандарту.
4. Общие требования
4.1 Соединительные устройства
Выход измерительной системы и вход реле должны быть оснащены широкодоступными стандартными разъемами, выдерживающими высокопотенциальные выбросы в соответствии с требованиями 4.4. Разъемы должны быть спроектированы таким образом, чтобы обеспечить простоту подключения и концевой заделки кабеля. Клеммы с винтовым креплением являются предпочтительным решением. Каждый вход или выход включает в себя пару сигнальных клемм, маркируемых согласно 4.3. Поставщик оборудования должен обеспечить дополнительные незаземленные клеммы или средства для подключения экранов согласно 7.
4.2 Гальваническая изоляция от земли
Обе выходные клеммы измерительной системы и любой вход реле должны быть изолированы от защитного заземления или заземления корпуса при воздействии сигналов постоянного тока или тока промышленной частоты. Емкость, допустимая между любой клеммой и землей, не должна превышать 0,01 мкФ.
4.3 Маркировка полярности и устойчивость к реверсивной полярности
Интерфейсы должны иметь маркировку полярности, состоящую из традиционных "cts" и "vts". См. IEEE Std C57.13TM <2>.
--------------------------------
<2> Информация по ссылкам указана в разделе 2.
При несимметричном выходе измерительной системы сигнальная выходная клемма должна быть промаркирована соответствующим знаком полярности или как вторичный вывод X1 традиционного измерительного трансформатора.
Когда первичный ток электрической сети преобразуется в напряжение на выходе измерительной системы, тогда положительное значение напряжения на клемме с соответствующим знаком полярности должно соответствовать направлению тока на первичной клемме с соответствующим знаком полярности.
Каждая измерительная система и каждое реле должны иметь наклейку производителя о наличии только нереверсивной полярности или о возможности использования реверсивной полярности.
- Реверсивная полярность относится к полностью изолированному или симметричному входу или выходу, допускающему подключение в любой полярности согласно установленным требованиям.
- Нереверсивная полярность относится к однопроводному или несимметричному входу или выходу (когда один из проводников используется для передачи сигнала, а второй служит заземляющим проводником, например, коаксиальный кабель), что подразумевает подключение сигнального проводника только к сигнальной клемме и общего проводника только к общей клемме.
Как правило, одиночный сигнал на выходе измерительной системы разветвляется на несколько реле или устройств, использующих этот сигнал. При таком подключении необходимо учитывать следующее:
- если один или более входов нескольких реле имеют нереверсивную полярность, пользователь не всегда сможет получить требуемую полярность
