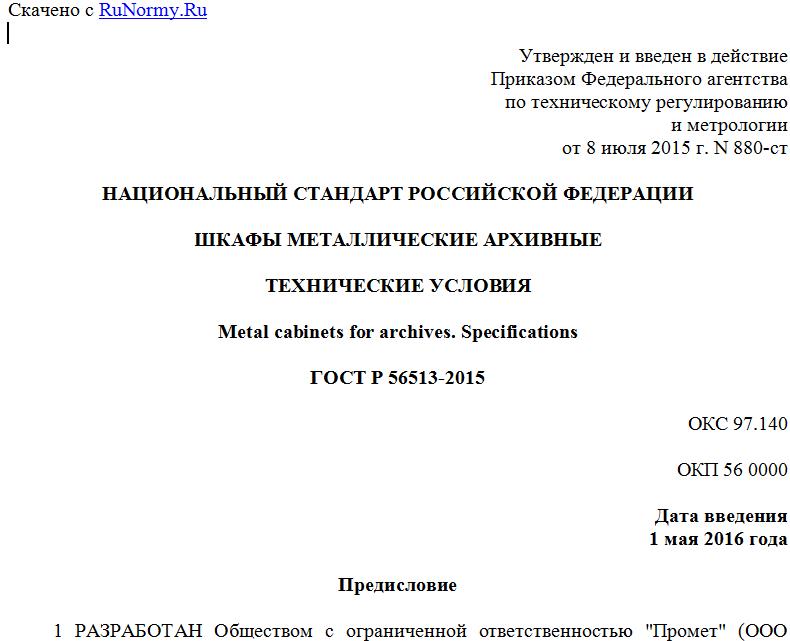

"ГОСТ Р 56513-2015. Национальный стандарт Российской Федерации. Шкафы металлические архивные. Технические условия"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать
Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 8 июля 2015 г. N 880-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ШКАФЫ МЕТАЛЛИЧЕСКИЕ АРХИВНЫЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Metal cabinets for archives. Specifications

ГОСТ Р 56513-2015

ОКС 97.140

ОКП 56 0000

Дата введения
1 мая 2016 года

Предисловие

1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Промет" (ООО "Промет")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 135 "Мебель"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 8 июля 2015 г. N 880-ст
4 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1 Область применения

Настоящий стандарт распространяется на металлические архивные шкафы (далее - шкафы) для хранения документов.
Настоящий стандарт определяет требования к конструкции шкафов, обеспечивающие безопасность эксплуатации и устойчивость к взлому, и устанавливает методы испытаний.
Требования, обеспечивающие безопасность шкафов при эксплуатации, изложены в 5.1.9, 5.1.15, 5.1.16, 5.2.2, 5.3.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 9.301-86 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования
ГОСТ 9.303-84 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору
ГОСТ 12971-67 Таблички прямоугольные для машин и приборов. Размеры
ГОСТ 16371-93 Мебель. Общие технические условия
ГОСТ 16523-97 Прокат тонколистовой из углеродистой стали качественной и обыкновенного качества общего назначения. Технические условия
ГОСТ 19195-89 Мебель. Методы испытаний крепления дверей с вертикальной и горизонтальной осью вращения
ГОСТ 19882-91 Мебель корпусная. Методы испытания на устойчивость, прочность и деформируемость
ГОСТ Р 51053-2012 Замки сейфовые. Требования и методы испытаний на устойчивость к несанкционированному открыванию
ГОСТ Р 55148-2012 Средства надежного хранения. Шкафы сейфовые. Требования, классификация и методы испытаний на устойчивость к взлому
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 шкаф металлический архивный: Изделие с запирающимися дверцами, предназначенное для хранения документов.
3.2 антресоль металлическая: Шкаф высотой не более 1000 мм, который может быть использован как самостоятельное изделие, так и в виде надстройки на шкаф.
3.3 полка: Элемент шкафа, на котором размещают грузы.
3.4 запирающий механизм двери: Механизм (замок и ригельный механизм), предназначенный для блокирования дверей в запертом состоянии.
3.5 эксплуатационная нагрузка на полку: Нагрузка на полку, установленная изготовителем изделия, позволяющая безопасно эксплуатировать шкаф.
3.6 эксплуатационная нагрузка на шкаф: Нагрузка на шкаф, установленная изготовителем изделия и позволяющая безопасно эксплуатировать шкаф.
3.7 пломбировочное устройство: Персонально идентифицируемое устройство одноразового действия, обеспечивающее защиту объекта от несанкционированного доступа путем индикации вмешательства и сдерживания в определенных пределах от проникновения.
3.8 несанкционированный доступ: Нарушение регламентированного доступа к объекту защиты.

4 Классификация

4.1 В зависимости от устойчивости к взлому шкафы подразделяют на классы: Б0, Б1, Б2. Класс шкафа, тип и количество замков, входящих в комплектацию шкафа, определяют в соответствии с таблицей 1.

Таблица 1

Класс шкафа Замок Число замков, не менее Класс устойчивости к взлому, не менее
Б0 Число комбинаций не менее 10000 ед. 1 -
Б1 Класс А по ГОСТ Р 51053 1 S1
Б2 Класс А по ГОСТ Р 51053 2 S2
Примечание - Класс устойчивости к взлому S1, S2 определяют по ГОСТ Р 55148, за исключением требования к узлу анкерного отверстия.

Пример условного обозначения:
ШМА класс Б2 - шкаф архивный металлический класса устойчивости к взлому S2.

5 Технические требования

5.1 Характеристики
5.1.1 Шкаф должен быть изготовлен в соответствии с требованиями настоящего стандарта и технической документацией, утвержденной в установленном порядке.
5.1.2 Габаритные размеры шкафов устанавливают в технической документации.
Глубина шкафа - не менее 350 мм, высота - не менее 500 мм.
5.1.3 Предельные отклонения от габаритных размеров шкафа указаны в таблице 2.

Таблица 2

Габаритный размер, мм Предельное отклонение, мм
Не более 1000 включ. +/- 2,0
От 1000 до 2200 +/- 3,0

5.1.4 Конструкция шкафа в запертом состоянии должна быть устойчивой к взлому согласно таблице 1.
5.1.5 Шкафы, поставляемые потребителю в разобранном виде, должны быть изготовлены с точностью, обеспечивающей сборку и разборку без дополнительной подгонки.
5.1.6 Корпус, двери и полки шкафов следует изготовлять из стали по ГОСТ 16523 толщиной не менее 0,8 мм.
5.1.7 Кривизна деталей шкафов при сборке должна быть не более 1,5 мм на 1000 мм длины и составлять не более 0,2% общей длины.
5.1.8 Скручивание деталей шкафа вокруг их продольной оси должно быть не более 1 мм на 1000 мм.
5.1.9 Требования к устойчивости к взлому для шкафов определяют по таблице 1.
5.1.10 Шкафы с антресолью должны содержать узел крепления шкафа и антресоли между собой.
5.1.11 Зазоры между дверью и корпусом шкафа должны быть равномерными, при этом дверь (двери) шкафа должна открываться и закрываться плавно, без заеданий.
5.1.12 Запирающий механизм двери шкафа должен работать плавно, без заеданий.
5.1.13 Конструкция шкафа должна иметь возможность установки пломбировочного устройства.
5.1.14 Элементы шкафов не должны иметь острых углов и кромок.
5.1.15 Контролируемые механические показатели и их значения, обеспечивающие требования безопасности при эксплуатации шкафов:
- полка и основание шкафа должны выдерживать эксплуатационную нагрузку Qп не менее 60 кг;
- прогиб основания шкафа к полу под действием эксплуатационной нагрузки Qп должен быть не более 5 мм;
- прогиб полки под действием эксплуатационной нагрузки Qп должен быть не более 5 мм на 1000 мм и не более 7 мм для общей длины полки (см. рисунок 1);



Рисунок 1

- долговечность крепления дверей - 40000 циклов открывания/закрывания при усилии не более 50 Н,
- дверь должна открываться на угол не менее 90°.
5.1.16 При эксплуатации шкафы не должны выделять химические вещества, относящиеся к первому классу опасности, а содержание остальных веществ не должно превышать допустимые уровни миграции в воздушную среду по ТР ТС 025/2012 "О безопасности мебельной продукции" [1]. При выделении из шкафа нескольких вредных химических веществ, обладающих суммацией действия, сумма отношений концентрации к их предельно допустимой концентрации не должна
