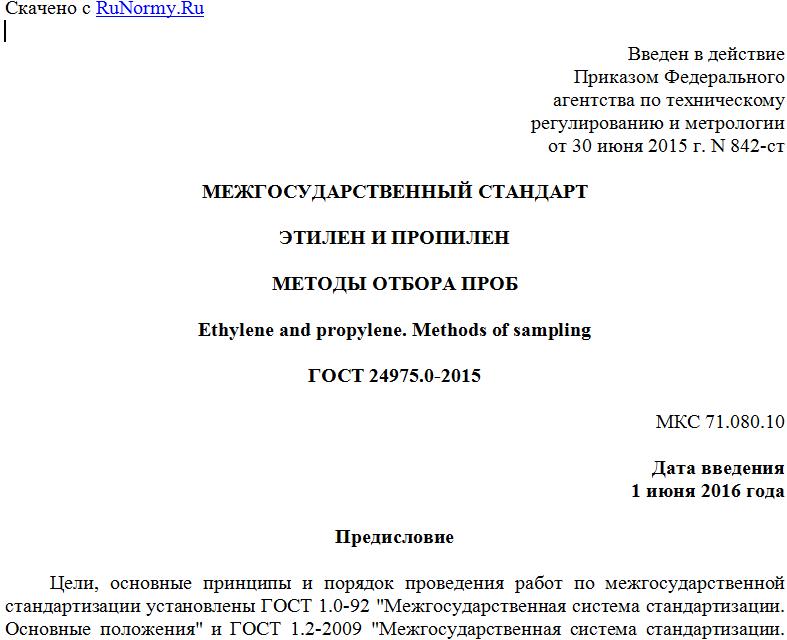

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 июня 2015 г. N 842-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЭТИЛЕН И ПРОПИЛЕН
МЕТОДЫ ОТБОРА ПРОБ
Ethylene and propylene. Methods of sampling
ГОСТ 24975.0-2015
МКС 71.080.10
Дата введения
1 июня 2016 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "ВНИИОС-наука" (ООО "ВНИИОС-наука")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 527 "Химия"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 мая 2015 г. N 77-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 июня 2015 г. N 842-ст межгосударственный стандарт ГОСТ 24975.0-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2016 г.
5 ВЗАМЕН ГОСТ 24975.0-89
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
Настоящий стандарт распространяется на методы отбора проб этилена и пропилена и устанавливает методы отбора проб сжиженного и газообразного продукта из технологического оборудования, вагонов-цистерн, хранилищ, трубопроводов.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 5632-72 Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки
ГОСТ 9293-74 Азот газообразный и жидкий. Технические условия
ГОСТ 14921-78 Газы углеводородные сжиженные. Методы отбора проб
ГОСТ 17433-80 Промышленная чистота. Сжатый воздух. Классы загрязненности
ГОСТ 24975.5-91 Этилен и пропилен. Методы определения воды
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на территории государства по соответствующему указателю стандартов, составленному на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт изменен, то при пользовании настоящим стандартом следует руководствоваться измененным стандартом, а при замене на другой стандарт - стандартом, действующим вместо настоящего стандарта. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Аппаратура и оборудование
3.1 Для отбора проб этилена и пропилена в газообразном виде применяют пробоотборники по ГОСТ 14921 или другие пробоотборники проточного типа с двумя вентилями, рассчитанные на давление в трубопроводе или резервуаре.
Допускается пробы газообразных продуктов отбирать непосредственно в газоанализатор (прибор).
3.2 Для отбора проб пропилена в сжиженном виде применяют пробоотборники по ГОСТ 14921 типа ПГО-50, ПУ-50 или ПГО-400 или другой конструкции по нормативно-технической документации, рассчитанные на давление не ниже 3,4 МПа (34 кгс/см2).
3.3 Для отбора проб этилена в сжиженном виде используют пробоотборники, выдерживающие давление, применяемое в технологическом процессе этиленового производства.
3.4 Пробоотборники для сжиженных продуктов должны иметь погружную трубку на выпускном вентиле (для обеспечения надлежащего наполнения пробоотборника продуктом), конец которой должен находиться на расстоянии, равном 30% высоты пробоотборника от основания для этилена и расстояния, равного 80% высоты пробоотборника от основания для пропилена. На пробоотборнике должна быть соответствующая отметка. Вентиль, установленный без погружной трубки, является впускным.
Допускается пробы сжиженного пропилена отбирать в пробоотборник без погружной трубки (типа ПУ).
3.5 Пробоотборники, предназначенные для газообразного или сжиженного продукта, должны иметь маркировку производителя с указанием рабочего давления.
3.6 Пробоотборники должны быть чистыми и герметичными. После применения пробоотборники полностью освобождают от продукта испарением в вытяжном шкафу (может быть использована система сброса, приведенная в Приложении А), продувают сжатым азотом (ГОСТ 9293) или сжатым воздухом (ГОСТ 17433, класс загрязненности 1), предназначенным для питания контрольно-измерительных приборов, и ставят в закрытое вентилируемое помещение, защищенное от пыли и атмосферных осадков. При необходимости перед продувкой пробоотборники обрабатывают водяным паром или горячей водой.
Пробоотборник, которым отбирают пробы для определения содержания воды, сушат по ГОСТ 24975.5.
3.7 Пробоотборники, соединительная и запорная арматура, применяемые для отбора проб этилена и пропилена, должны быть изготовлены из хромоникелевых сталей (ГОСТ 5632) или других металлов и сплавов, не реагирующих с примесями продуктов.
Допускается пробы для определения содержания серы отбирать в пробоотборник, внутренняя поверхность которого футерована политетрафторэтиленом (тефлоном).
Для сжиженного этилена применяемый материал должен выдерживать изменение температуры от минус 100 °C до плюс 20 °C в течение 1 - 2 мин.
Для отбора проб газообразного продукта допускается применять соединительные трубки из полимерных материалов, например, силиконовые, политетрафторэтиленовые.
3.8 Соединительная арматура должна быть как можно короче и выдерживать давление, на которое рассчитан применяемый пробоотборник.
4 Отбор проб
4.1 Отбор проб газообразного этилена и пропилена
4.1.1 Схема отбора проб продукта из газовой фазы в пробоотборник приведена на рисунке 1
1 - резервуар с продуктом; 2 и 3 - вентили; 4 - манометр;
5 - соединительная трубка; 6 - впускной вентиль;
7 - пробоотборник; 8 - выпускной вентиль
с предохранительным клапаном
Рисунок 1 - Схема отбора проб этилена
и пропилена из газовой фазы
4.1.2 Пробоотборник 7, расположенный вертикально выпускным вентилем 8 вверх, соединяют с трубопроводом или резервуаром 1, содержащим продукт, с помощью соединительной трубки 5.
Если расстояние между вентилем 3 и пробоотборником менее 20 см, то соединительная трубка может быть из полимерного материала, которую следует использовать только один раз.
4.1.3 Перед отбором пробы пробоотборник продувают анализируемым продуктом. Последовательно открывают вентили 2 и 3 и впускной вентиль 6 пробоотборника. Впускают небольшой объем газообразного продукта - до 0,2 - 0,4 МПа (2 - 4 кгс/см2), закрывают впускной вентиль и открывают выпускной вентиль до сброса давления в пробоотборнике.
Пробоотборник продувают продуктом два-три раза и не менее 10 раз - при разногласиях в оценке качества продукта.
4.1.4 После продувки быстро закрывают выпускной вентиль 8 и наполняют пробоотборник газообразным продуктом, при этом следят за показаниями манометра, чтобы не превысить рабочее давление.
При достижении рабочего давления закрывают впускной вентиль 6, вентили 2 и 3 и отсоединяют пробоотборник.
4.1.5 При отборе проб газа в газоанализатор он непосредственно присоединяется к линии каждого продукта. При этом линия должна непрерывно продуваться со скоростью не менее 50 см3/мин.
4.2 Отбор проб сжиженного этилена и пропилена
4.2.1 Схема отбора проб продукта из жидкой фазы приведена на рисунке 2.
1 - резервуар с продуктом; 2 и 3 - вентили;
4 - соединительная трубка; 5 - вентиль для сброса
давления; 6 - впускной вентиль; 7 - пробоотборник;
8 - погружная трубка; 9 - выпускной вентиль
