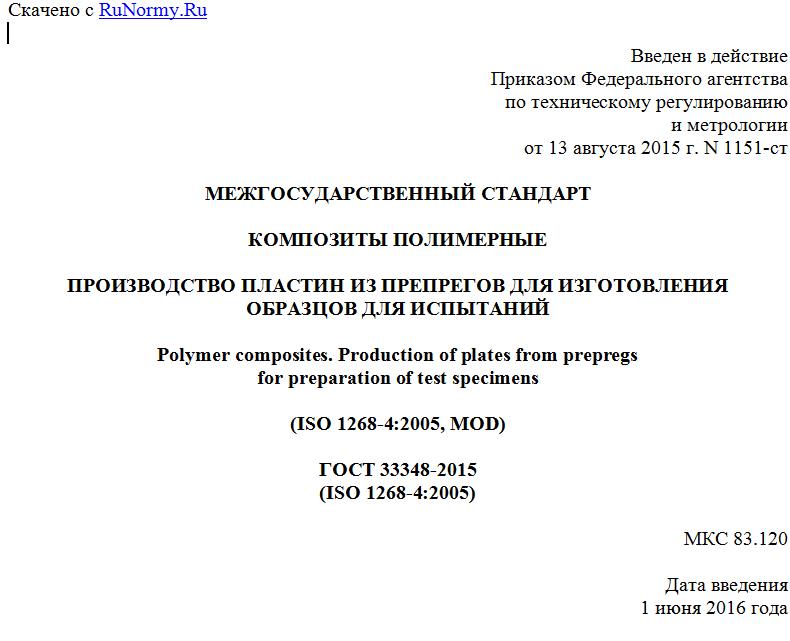

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 13 августа 2015 г. N 1151-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КОМПОЗИТЫ ПОЛИМЕРНЫЕ
ПРОИЗВОДСТВО ПЛАСТИН ИЗ ПРЕПРЕГОВ ДЛЯ ИЗГОТОВЛЕНИЯ
ОБРАЗЦОВ ДЛЯ ИСПЫТАНИЙ
Polymer composites. Production of plates from prepregs
for preparation of test specimens
(ISO 1268-4:2005, MOD)
ГОСТ 33348-2015
(ISO 1268-4:2005)
МКС 83.120
Дата введения
1 июня 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Объединением юридических лиц "Союз производителей композитов" на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 5
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 497 "Композиты, конструкции и изделия из них"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 18 июня 2015 г. N 47)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 13 августа 2015 г. N 1151-ст межгосударственный стандарт ГОСТ 33348-2015 (ISO 1268-4:2005) введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2016 г.
5 Настоящий стандарт модифицирован по отношению к международному стандарту ISO 1268-4:2005 Fibre-reinforced plastics - Methods of producing test plates - Part 4: Moulding of prepregs (Пластмассы, армированные волокном. Методы изготовления пластин для испытаний. Часть 4. Формование из препрегов), включая его изменение Amd.1:2010, путем:
- изменения содержания положений, элементов;
- внесения дополнительного положения.
Текст измененных положений, элементов выделен в стандарте одиночной вертикальной полужирной линией на полях слева (четные страницы) или справа (нечетные страницы) от соответствующего текста.
Содержание измененных положений, элементов международного стандарта приведено в дополнительном приложении ДА.
Разъяснение причин изменения положений, элементов приведено в примечаниях в дополнительном приложении ДА.
Дополнительное положение приведено в пункте 5.2.8 и заключено в рамки из тонких линий. Дополнительное положение внесено с целью установления требований к размерам дополнительных материалов.
Дополнительные фразы и ссылки выделены в тексте курсивом. Дополнительные фразы и ссылки внесены с учетом потребностей национальной экономики Российской Федерации и российской национальной стандартизации.
Измененные фразы, слова, показатели и/или их значения выделены в тексте курсивом. Фразы, слова, показатели и/или их значения изменены в целях соблюдения норм русского языка и принятой терминологии.
Сравнение структуры международного стандарта со структурой настоящего стандарта приведено в дополнительном приложении ДБ.
Разъяснение причин изменения структуры приведено в примечаниях в дополнительном приложении ДБ.
Ссылки на международные стандарты, которые приняты в качестве межгосударственных стандартов, заменены в разделе "Нормативные ссылки" и тексте стандарта ссылками на соответствующие межгосударственные стандарты.
Информация о замене ссылок приведена в дополнительном приложении ДВ.
Наименование настоящего стандарта изменено относительно наименования международного стандарта в соответствии с принятой терминологией.
Оформление рисунков, таблиц и формул приведено в соответствие с требованиями ГОСТ 1.5.
Изменения и/или технические поправки к международному стандарту, принятые после его официальной публикации (издания), внесены в текст стандарта и выделены одиночной вертикальной полужирной линией на полях слева (четные страницы) или справа (нечетные страницы) от соответствующего текста.
Обозначения и годы принятия (утверждения) изменений и/или технических поправок приведены в примечании к тексту.
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого разработан настоящий межгосударственный стандарт имеются в Федеральном информационном фонде технических регламентов и стандартов.
Степень соответствия - модифицированная (MOD)
ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на полимерные композиты и устанавливает общие требования к изготовлению пластин из препрегов, используемых для изготовления образцов для испытаний.
Настоящий стандарт применяют совместно с ГОСТ 33345.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 6507-90 Микрометры. Технические условия
ГОСТ 24104-2001 Весы лабораторные. Общие технические требования <1>
--------------------------------
<1> На территории Российской Федерации действует ГОСТ Р 53228-2008 "Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания".
ГОСТ 26277-84 Пластмассы. Общие требования к изготовлению образцов способом механической обработки
ГОСТ 33345-2015 (ISO 1268-1:2001) Пластмассы армированные волокном. Методы приготовления пластин для испытаний. Часть 1. Общие условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Требования безопасности
Требования безопасности - по ГОСТ 33345.
4. Сущность метода
Отрезают от упаковочной единицы препрега необходимое количество образцов заданного размера и укладывают их друг на друга с соблюдением ориентации армирующего наполнителя. Полученную заготовку отверждают, используя один из нескольких способов нагрева и прессования, который зависит от используемого оборудования и требований, установленных в нормативном документе или технической документации на материал.
5. Оборудование
5.1 Технологическое оборудование
5.1.1 Пресс для формования (рисунок 1) с обогреваемыми плитами, обеспечивающий требуемое давление с точностью 5%.
1 - основание; 2 - верхняя рама; 3 - направляющие;
4 - поршень; a - уклон по всему периметру 1°;
b - режущие края по всему периметру
Рисунок 1 - Пресс для формования
Обогреваемые плиты должны обеспечивать нагрев формы со скоростью 3 °C/мин и поддерживать температуру отверждения в заданных пределах.
5.1.2 Форма с открытыми краями (рисунок 2), состоящая из двух плоских металлических пластин (опорная пластина и верхняя пластина) со вставками в четырех углах, с помощью которых регулируют толщину пластин для испытаний. Размеры формы зависят от размеров образцов для испытаний, которые изготовляют из пластин. Отклонение от плоскостности формовочных пластин не должно превышать 0,05 мм. Поверхности формовочных пластин должны быть отполированы или покрыты хромом. Толщина формовочных пластин из стали должна быть 5 мм, из сплава алюминия - 6 мм.
