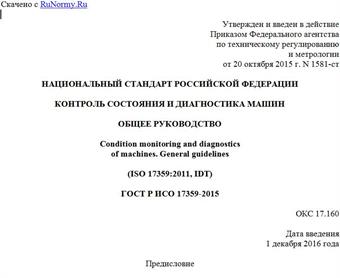

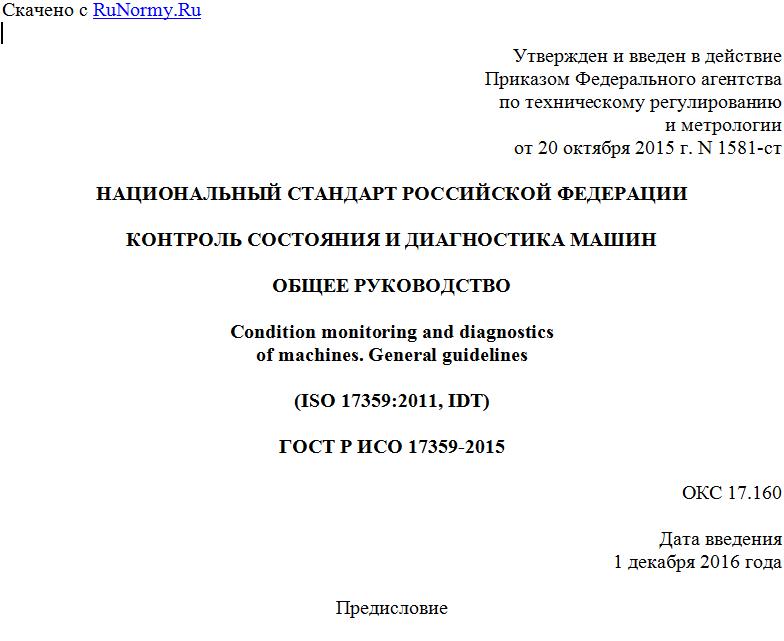

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 20 октября 2015 г. N 1581-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНТРОЛЬ СОСТОЯНИЯ И ДИАГНОСТИКА МАШИН
ОБЩЕЕ РУКОВОДСТВО
Condition monitoring and diagnostics
of machines. General guidelines
(ISO 17359:2011, IDT)
ГОСТ Р ИСО 17359-2015
ОКС 17.160
Дата введения
1 декабря 2016 года
Предисловие
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Научно-исследовательский центр контроля и диагностики технических систем" (АО "НИЦ КД") на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 183 "Вибрация, удар и контроль технического состояния"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2015 г. N 1581-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 17359:2011 "Контроль состояния и диагностика машин. Общее руководство" (ISO 17359:2011 "Condition monitoring and diagnostics of machines - General guidelines", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВЗАМЕН ГОСТ Р ИСО 17359-2009
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
В настоящем стандарте установлено руководство по контролю состояния и диагностированию машин по контролируемым параметрам (например, вибрации, температуре, расходу рабочей среды, содержанию загрязняющих частиц, мощности, рабочей скорости), которые обычно связывают с качеством и условиями работы машин.
Настоящий стандарт является основополагающим для комплекса стандартов в области контроля состояния и диагностики. В нем в общих чертах рассмотрены методы и процедуры, используемые при реализации программы контроля состояния (системы мониторинга состояния оборудования) для машин всех видов, и приведены ссылки на другие стандарты и прочие документы, в которых эти методы и процедуры изложены более подробно. Обзор международных стандартов в области контроля состояния и диагностики, действующих на момент разработки настоящего стандарта, приведен в приложении D.
1. Область применения
Настоящий стандарт устанавливает рекомендации в отношении процедур, используемых при реализации программ контроля состояния и диагностирования машин (системам мониторинга). Приведенные рекомендации распространяются на машины всех видов.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ИСО 2041 Вибрация, удар и контроль состояния. Словарь (ISO 2041, Mechanical vibration, shock and condition monitoring - Vocabulary)
ИСО 13372 Контроль состояния и диагностика машин. Словарь (ISO 13372, Condition monitoring and diagnostics of machines - Vocabulary)
ИСО 13379-1 Контроль состояния и диагностика машин. Интерпретация данных и методы диагностирования. Часть 1. Общее руководство (ISO 13379-1, Condition monitoring and diagnostics of machines - Data interpretation and diagnostics techniques - Part 1: General guidelines)
ИСО 13381-1 Контроль состояния и диагностика машин. Прогнозирование. Часть 1. Общее руководство (ISO 13381-1, Condition monitoring and diagnostics of machines - Prognostics - Part 1: General guidelines)
3. Термины и определения
В настоящем стандарте применены термины по ИСО 2041 и ИСО 13372, а также следующий термин с соответствующим определением.
3.1 оборудование (equipment): Машины или группы машин, включая элементы управления.
4. Программа мониторинга оборудования
Обобщенная процедура, используемая при внедрении программы мониторинга оборудования, показана на рисунке 1. Отдельные блоки этой схемы более подробно рассмотрены в разделах 5 - 11. Целью программы должно быть выявление возможных неисправностей и принятие мер по их предотвращению.
Рисунок 1 - Блок-схема программы контроля состояния
оборудования
В настоящем стандарте приведено только краткое описание методов контроля состояния машин. Более подробно они рассматриваются в других нормативных документах (см. приложение D и библиографию настоящего стандарта).
5. Анализ эффективности
С целью установления ключевых показателей эффективности программ мониторинга оборудования на начальной стадии выполняют анализ возможностей реализации того или иного варианта программы и эффективности вложений в их реализацию. При этом рассматривают:
- стоимость контролируемого оборудования с учетом срока службы, затрат на техническое обслуживание и ремонт;
- стоимость производственных потерь вследствие отказов оборудования;
- косвенный ущерб из-за отказа оборудования;
- гарантии на оборудование и страхование производственных рисков.
6. Обследование оборудования
6.1 Определение оборудования, подлежащего контролю
Типичные элементы контролируемого оборудования и связанные с ними элементы управления контролем состояния оборудования схематично показаны на рисунке 2. Следует определить комплекс оборудования, подлежащего контролю, с указанием источников его питания и систем управления, а также используемых на данный момент систем контроля.
Рисунок 2 - Факторы, принимаемые во внимание при составлении
программ контроля состояния оборудования
6.2 Функции, выполняемые оборудованием
При обследовании оборудования необходимо получить ответы на следующие вопросы:
- для выполнения каких операций предназначено оборудование?
- каковы рабочие условия при выполнении этих операций?
7. Анализ надежности и критичности оборудования
7.1 Структурная схема надежности
Полезно построить простую структурную схему надежности оборудования с указанием способа резервирования: постоянное резервирование или резервирование замещением. Использование показателей надежности и коэффициентов готовности позволяет более точно установить цели процедур контроля оборудования.
Подробная информация о структурных схемах надежности содержится в источниках, приведенных в библиографии настоящего стандарта.
7.2 Критичность оборудования
Рекомендуется оценить степень важности каждой единицы оборудования с целью определения приоритетов при составлении программы контроля состояния. Это можно осуществить ранжированием оборудования, принимая во внимание такие факторы, как:
- убытки от простоя машины или из-за невыпущенной продукции;
- частота отказов и среднее время, необходимое на их устранение;
- необходимость резервирования оборудования;
- косвенный ущерб;
- стоимость ремонта;
- стоимость технического обслуживания или замены оборудования;
- расходы за срок службы оборудования;
- стоимость реализации программы контроля;
- вопросы экологии и безопасности.
В целях ранжирования оборудования каждому из вышеперечисленных факторов может быть присвоен весовой коэффициент. Результаты ранжирования используют при выборе методов контроля (см. раздел 8).
7.3 Анализ видов, последствий и критичности отказов
Для определения возможных неисправностей оборудования, признаков этих неисправностей и параметров, которые необходимо измерять с целью выявления существующих или зарождающихся неисправностей, рекомендуется использовать методы анализа видов и последствий отказов (FMEA) или анализа видов, последствий и критичности отказов (FMECA).
Методы FMEA и FMECA позволяют получить информацию о диапазоне изменения характеристик, измеряемых для выявления отказов конкретных видов. В качестве таких характеристик обычно используют параметры, изменение которых позволяет судить о наличии неисправностей, или функциональные зависимости (например, кривую "давление - расход" для насоса или компрессора; кривую "давление - объем" для двигателей внутреннего сгорания; другие соотношения,
