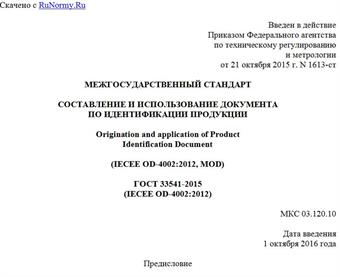

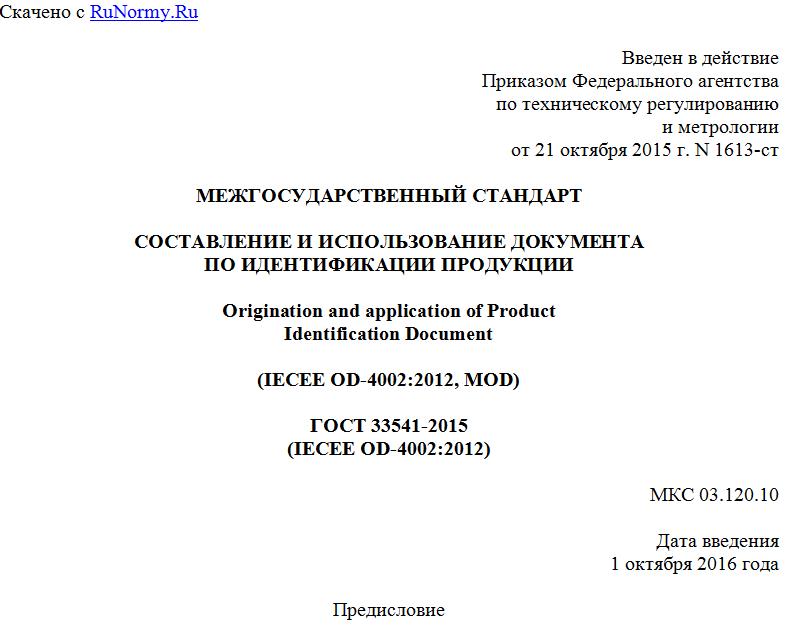

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 21 октября 2015 г. N 1613-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОСТАВЛЕНИЕ И ИСПОЛЬЗОВАНИЕ ДОКУМЕНТА
ПО ИДЕНТИФИКАЦИИ ПРОДУКЦИИ
Origination and application of Product
Identification Document
(IECEE OD-4002:2012, MOD)
ГОСТ 33541-2015
(IECEE OD-4002:2012)
МКС 03.120.10
Дата введения
1 октября 2016 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Всероссийский научно-исследовательский институт сертификации" (ОАО "ВНИИС") на основе собственного перевода на русский язык международного оперативного документа, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 сентября 2015 г. N 80-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 21 октября 2015 г. N 1613-ст межгосударственный стандарт ГОСТ 33541-2015 (IECEE OD-4002:2012) введен в действие в качестве национального стандарта Российской Федерации с 1 октября 2016 г.
5 Настоящий стандарт модифицирован по отношению к международному оперативному документу IECEE OD-4002:2012 Origination and Application of Product Identification Document (PID) (Составление и использование документа по идентификации продукции (ДИП)).
Перевод с английского языка (en).
Степень соответствия - модифицированная (MOD).
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
В настоящем стандарте устанавливаются принципы и цели оформления документа по идентификации продукции (ДИП), а также разъясняются правила его целевого использования, обязательные для всех операторов службы категории IECEE по проведению проверок производства и для всех схем сертификации электротехнического оборудования в рамках IEC (IECEE).
Все данные документа по идентификации продукции (ДИП) требуются уже при подготовке CB протокола испытаний (CBTR); этот отчет включает в себя всю сопутствующую документацию, и представляется в испытательную лабораторию органа сертификации (CBTL), проводящую сертификационные испытания типовых образцов. Указанная документация должна быть доступна также и органу по сертификации Б, который заказал услугу по проведению проверки производства у органа по сертификации А для утверждения вышеупомянутых документов с использованием знака соответствия и без запроса образцов для повторных испытаний.
2. Целевое назначение документа по идентификации продукции
ДИП - это отдельный официальный документ, оформляемый на каждое изделие; он может составляться по запросу заказчика, адресуемому службе технического контроля предприятия CB. Технический паспорт может оформляться в процессе сертификационных испытаний типа изделия или после завершения CB процесса сертификации. Основу ДИП образует документация, уже составленная в ходе сертификационных испытаний типа и сертификации, проводимой CB, благодаря чему ДИП обеспечивает возможность проверки соответствия выборки типовых образцов контролируемой партии изделий путем простого визуального обследования.
В задачу одного из подразделений службы по проведению проверок производства (IECEE-CB-FSS) входит надзор за отсутствием в производимой партии изделий каких-либо изменений по сравнению с уже сертифицированным вариантом. Все нужные для этого сведения содержатся в ДИП, благодаря чему он сам по себе помогает экспертам-аудиторам решать вышеуказанную задачу.
Такая проверка соответствия заключается в визуальном обследовании, которое ограничивается только осмотром конструкции изделия, его структуры и использованных компонентов. В число проверяемых свойств может включаться при необходимости и безопасность изделия; в этом случае детали такого контроля подлежат определению в ДИП.
В рамках подразделения IECEE-CB-FSS, которое решает вышеуказанную задачу, структурные особенности изделия, свидетельствующие о его безопасности и определяющие его функциональное назначение, могут проверяться посредством тщательного визуального обследования всего изделия в целом и его компонентов.
3. Подготовка ДИП
Документ по идентификации продукции должен оформляться уполномоченным ответственным лицом по ДИП и проверяться вторым специалистом. Этот документ состоит из следующих частей:
- выдержка из протокола испытаний (как правило, расширенный перечень компонентов);
- документальные фотографии для ДИП;
- необходимые дополнительные данные;
- дополнительные сведения о приемочных испытаниях типового образца, если таковые существуют.
3.1. Содержание документа по идентификации продукции
ДИП представляет собой часть технического отчета органа по сертификации в сочетании с соответствующими документами, которые используются для представления типового образца на сертификацию. Пример ДИП приведен в Приложении A.
ДИП должен содержать все описательные сведения об изделии, которые появились в процессе его аттестационных испытаний и документирования в CB протоколе испытаний (CBTR).
В техническом паспорте должны присутствовать следующие данные:
- требуемые элементы маркировки и этикетки (подтверждаемые фотографиями или иным аналогичным способом);
- требуемые метки безопасности и предупредительные знаки (подтверждаемые фотографиями или иным аналогичным способом);
- перечень компонентов и материалов, обеспечивающих безопасность;
- фотографии изделия и его компонентов;
- специальные замечания по изделию от инженера-испытателя, проводившего сертификационные испытания типового образца;
- важные дополнительные технические данные, такие как вес и габариты изделия, версия его программного обеспечения и др. (при необходимости);
- существенная дополнительная информация о производственном процессе и характеристиках безопасности, такая как связи между технологическим оборудованием, операции сборки изделия и т.п.
Все такие данные требуются уже при подготовке CB протокола испытаний (CBTR), как и ассоциируемые с ними документы, и доступны для испытательной лаборатории органа сертификации, проводящего сертификационные испытания.
Указанная документация должна быть доступна и органу по сертификации Б, который заказал услугу по проведению проверки производства у органа по сертификации А, чтобы он для своей маркировки изделия мог ограничиваться только приемом вышеупомянутых документов без запроса образцов для повторных испытаний.
3.1.1 Выдержка из протокола испытаний
Первая часть ДИП должна содержать титульные листы (в виде первых страниц протокола испытаний (TRF)) и взятый из TRF перечень компонентов.
3.1.2 Фотографическая документация
Фотодокументы ДИП должны быть подготовлены в соответствии с нормативным документом CTL-OP 107, который устанавливает требования к их формату и качеству.
На фотографиях могут быть показаны следующие объекты:
- внешний вид во всех ракурсах (не меньше шести);
- все маркировки и этикетки, включая разборчивый идентификатор типа;
- все четко различимые предупредительные знаки и символические обозначения;
- виды внутренних частей - общий и детализированный со всех доступных для съемки сторон;
- для распознавания - по отдельности все компоненты изделия, перечисленные в перечне;
- детализированные механические конструкции, обеспечивающие безопасность;
- детальное подключение защитного заземления, если применимо.
3.1.3 Дополнительные данные
В зависимости от типа изделия могут оказаться необходимыми дополнительные данные для удобства распознавания его модификаций; примерами таких данных являются:
- общий вес изделия в определенных конфигурациях;
- вес некоторых важных деталей;
- критичные размерные характеристики механических частей или изоляции;
- версия программного обеспечения, которое использовалось при проведении аттестационных испытаний типового образца;
- описание всех сертифицированных конфигураций;
- описание всех изделий, образующих модельный ряд.
3.2. Дополнительная информация, полученная при аттестационных испытаниях типового образца
Такая информация должна подготавливаться испытательной лабораторией органа сертификации (CBTL), отвечающей за проведение аттестационных испытаний, и может содержать следующие элементы:
- критичные условия сборки;
- специальные требования к рабочему персоналу, выполняющему конкретные виды работ (например, касающиеся безопасного проведения сварочных операций;
- описание требуемой специальной подготовки материалов в ходе или до начала производственного процесса.
