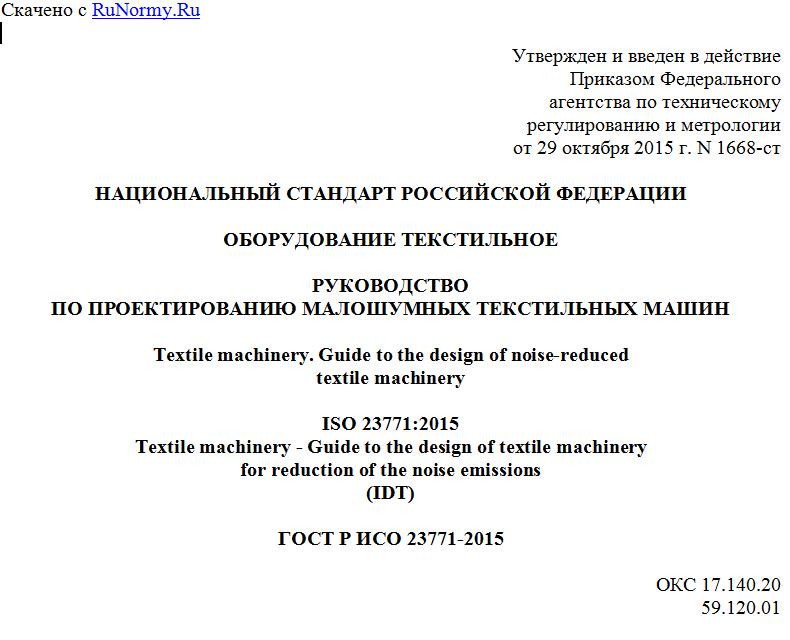

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 октября 2015 г. N 1668-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОБОРУДОВАНИЕ ТЕКСТИЛЬНОЕ
РУКОВОДСТВО
ПО ПРОЕКТИРОВАНИЮ МАЛОШУМНЫХ ТЕКСТИЛЬНЫХ МАШИН
Textile machinery. Guide to the design of noise-reduced
textile machinery
ISO 23771:2015
Textile machinery - Guide to the design of textile machinery
for reduction of the noise emissions
(IDT)
ГОСТ Р ИСО 23771-2015
ОКС 17.140.20
59.120.01
Дата введения
1 декабря 2016 года
Предисловие
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Научно-исследовательский центр контроля и диагностики технических систем" (АО "НИЦ КД") на основе собственного аутентичного перевода стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 358 "Акустика"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 29 октября 2015 г. N 1668-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 23771:2015 "Оборудование текстильное. Руководство по проектированию малошумных текстильных машин" (ISO 23771:2015 "Textile machinery - Guide to the design of textile machinery for reduction of the noise emissions", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт относится к стандартам типа C по классификации ИСО 12100. Текстильные механизмы как объект стандартизации и степень их опасности по шумовому воздействию указаны в области применения настоящего стандарта.
Если положения настоящего стандарта отличаются от соответствующих положений стандартов типа A или B, то для механизмов, спроектированных и построенных в соответствии с методами настоящего стандарта, применяют его положения.
1 Область применения
В настоящем стандарте приведены сведения по проектированию малошумного текстильного оборудования. Текстильные машины, представляющие опасность по шумовому воздействию, определены в [1].
Стандарт предназначен для конструкторов малошумного текстильного оборудования. Рассмотрены элементы машин, являющиеся основными источниками шума, и соответствующие меры по защите от шума.
Стандарт не распространяется на элементы оборудования, не являющиеся частью конструкции машины, но необходимые для ее работы (например, устройства подачи/транспортировки технологического материала).
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ИСО 9902 (все части) Оборудование текстильное. Тест-код по определению уровня шума [ISO 9902 (all parts), Textile Machinery - Noise test code]
ИСО/ТО 11688-1 Акустика. Рекомендуемые методы проектирования малошумных машин и оборудования. Часть 1. Планирование (ISO/TR 11688-1, Acoustics - Recommended practice for the design of low-noise machinery and equipment - Part 1: Planning)
ИСО/ТО 11688-2 Акустика. Рекомендуемые методы проектирования малошумных машин и оборудования. Часть 2. Введение в физику малошумного проектирования (ISO/TR 11688-2, Acoustics - Recommended practice for the design of low-noise machinery and equipment - Part 2: Introduction to the physics of low-noise design)
ИСО 11689 Акустика. Метод сравнения данных по шуму машин и оборудования (ISO 11689, Acoustics - Procedure for the comparison of noise-emission data for machinery and equipment)
ИСО 12100 Безопасность машин. Основные принципы конструирования. Оценки риска и снижения риска (ISO 12100, Safety of machinery - General principles for design - Risk assessment and risk reduction)
3 Термины и определения
В настоящем стандарте применены следующие термины и определения.
3.1 повышенная опасность шумового воздействия (significant noise hazard): Опасность, обусловленная воздействием шума, уровень звука которого на месте оператора превышает 70 дБ.
Примечание - В реальных условиях эксплуатации машины (с поправками на условия внешней среды, фоновый шум, влияние стороннего оборудования) уровень звука на месте оператора может достигать или превышать 80 дБ.
3.2 значимый источник шума (significant noise source): Источник, шум от которого преобладает в шумовом излучении машины.
4 Принципы защиты от шума
4.1 Основные требования
Основные требования при разработке и проектировании малошумного текстильного оборудования состоят в снижении опасности шумового воздействия до минимального уровня посредством доступных технических средств защиты от шума главным образом в источнике его возникновения.
4.2 Методы
Рекомендуемая последовательность действий для выполнения требований 4.1 состоит из следующих этапов.
Этап 1: Измерение уровня шума в соответствии с ИСО 9902 (все части).
Если величина уровня звука излучения на рабочем месте не превышает 70 дБ, применение мер снижения шума не требуется.
Этап 2: Идентификация значимых источников шума.
Для идентификации наиболее шумных элементов оборудования и генерирующих шум физических процессов могут быть применены следующие меры:
- измерение числа оборотов вращающихся деталей и оценка доминирующих частот в излучаемом звуке;
- сравнительные измерения шума на разных режимах работы машины с целью выявления значимых источников шума;
- применение методов звуковой интенсиметрии для определения наиболее шумных узлов (участков) машин;
- расчет структурного шума (моделирование).
Этап 3: Определение мер защиты от шума и их реализация.
Меры по снижению шума должны применяться к наиболее значимым источникам, что обеспечит наибольшую эффективность мер. Таким образом, может быть достигнуто приемлемое соотношение между стоимостью и эффективностью защитных мер.
Меры следует применять в следующей последовательности:
- снижение шума в источнике;
- ограничение распространения шума;
- создание условий для установки, обслуживания, осмотра, ремонта, замены частей и поддержания качества используемого сырья, при которых обеспечивается малошумный режим работы оборудования;
- применение средств защиты органов слуха во время работы машины.
Этап 4: Проверка эффективности принятых мер.
Эффективность принятых мер следует проверять путем измерений шума в соответствии с ИСО 9902 (все части). Измерения выполняют в режиме работы машины, установленном ИСО 9902 (все части). Если примененные меры по защите от шума недостаточно эффективны, указанную последовательность действий повторяют, начиная со второго этапа. Меры по защите от шума считают выполненными, если:
- уровень звука излучения на рабочем месте не превышает 70 дБ или
- достигнут наименьший уровень звука, возможный при современной технологии проектирования и производства машин.
Примечание - Современную технологию определяют наилучшие технические решения, доступные в настоящее время с учетом экономической целесообразности.
Этап 5: Документирование.
Результаты применения мер защиты от шума по указанным выше этапам должны быть зарегистрированы в технической документации. Информация для пользователя машины по результатам применения защитных мер от шума по 4.2 должна быть отражена в руководстве по эксплуатации.
5 Текстильное оборудование с повышенной опасностью шумового воздействия
5.1 Общие положения
Машины, создающие повышенную опасность шумового воздействия по [1], перечислены в 5.2. В разделе 6 представлены значимые источники шума и описаны общепринятые меры по контролю его возникновения и распространения, а также дана информация о малошумном режиме работы для некоторых машин.
5.2 Перечень текстильного оборудования с повышенной опасностью шумового воздействия
5.2.1 Машины прядильные и подготовительно-прядильные
Перечень прядильных и подготовительно-прядильных машин с повышенной опасностью шумового воздействия приведен в таблице 1.
Таблица 1
Машины прядильные и подготовительно-прядильные с повышенной
опасностью шумового воздействия
Вид оборудования
