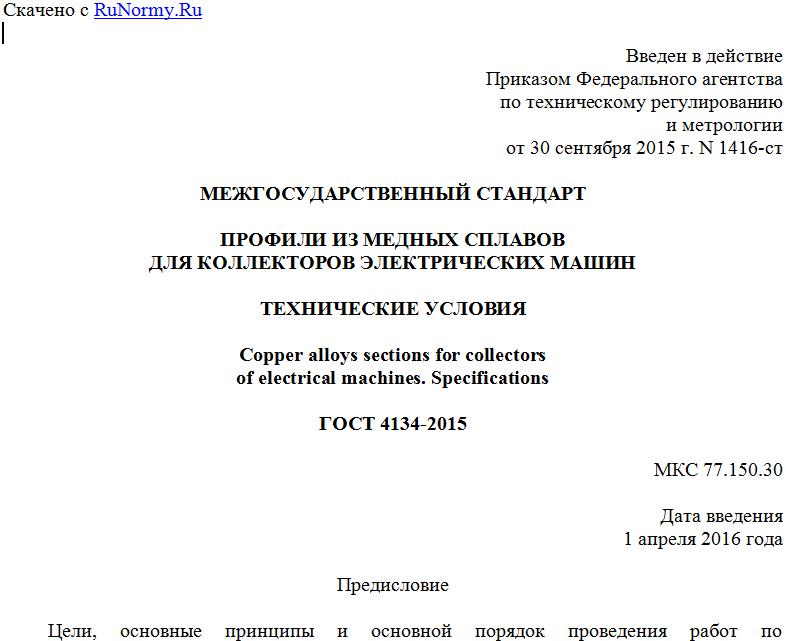

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 30 сентября 2015 г. N 1416-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОФИЛИ ИЗ МЕДНЫХ СПЛАВОВ
ДЛЯ КОЛЛЕКТОРОВ ЭЛЕКТРИЧЕСКИХ МАШИН
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Copper alloys sections for collectors
of electrical machines. Specifications
ГОСТ 4134-2015
МКС 77.150.30
Дата введения
1 апреля 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Техническим комитетом по стандартизации ТК 106 "Цветметпрокат", Научно-исследовательским, проектным и конструкторским институтом сплавов и обработки цветных металлов "Открытое акционерное общество "Институт Цветметобработка" (ОАО "Институт Цветметобработка")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 мая 2015 г. N 77-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономразвития Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 сентября 2015 г. N 1416-ст межгосударственный стандарт ГОСТ 4134-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2016 г.
5 ВЗАМЕН ГОСТ 4134-75
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на холоднодеформированные профили из медных сплавов (бронзы), применяемые для изготовления коллекторов электрических машин.
Стандарт устанавливает сортамент, технические требования, правила приемки, методы контроля и испытаний, маркировку, упаковку, транспортирование и хранение профилей.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 3282-74 Проволока стальная низкоуглеродистая общего назначения. Технические условия
ГОСТ 3560-73 Лента стальная упаковочная. Технические условия
ГОСТ 8026-92 Линейки поверочные. Технические условия
ГОСТ 9012-59 (ИСО 410-82, ИСО 6506-81) Металлы. Метод измерения твердости по Бринеллю
ГОСТ 9557-87 Поддон плоский деревянный размером 800X1200. Технические условия
ГОСТ 14192-96 Маркировка грузов
ГОСТ 15027.1-77 Бронзы безоловянные. Метод определения меди
ГОСТ 15027.2-77 Бронзы безоловянные. Методы определения алюминия
ГОСТ 15027.3-77 Бронзы безоловянные. Методы определения железа
ГОСТ 15027.4-77 Бронзы безоловянные. Методы определения марганца
ГОСТ 15027.5-77 Бронзы безоловянные. Методы определения никеля
ГОСТ 15027.6-77 Бронзы безоловянные. Методы определения кремния
ГОСТ 15027.7-77 Бронзы безоловянные. Методы определения свинца
ГОСТ 15027.8-77 Бронзы безоловянные. Методы определения мышьяка
ГОСТ 15027.9-77 Бронзы безоловянные. Методы определения сурьмы
ГОСТ 15027.10-77 Бронзы безоловянные. Методы определения олова
ГОСТ 15027.11-77 Бронзы безоловянные. Методы определения фосфора
ГОСТ 15027.12-77 Бронзы безоловянные. Методы определения цинка
ГОСТ 15027.13-77 Бронзы безоловянные. Методы определения бериллия
ГОСТ 15027.14-77 Бронзы безоловянные. Методы определения титана
ГОСТ 15846-2002 Продукция, отправляемая в районы Крайнего Севера и приравненные к ним местности. Упаковка, маркировка, транспортирование и хранение
ГОСТ 18175-78 Бронзы безоловянные, обрабатываемые давлением. Марки
ГОСТ 20068.1-79 Бронзы безоловянные. Метод спектрального анализа по металлическим стандартным образцам с фотографической регистрацией спектров
ГОСТ 20068.2-79 Бронзы безоловянные. Метод спектрального анализа по металлическим стандартным образцам с фотоэлектрической регистрацией спектров
ГОСТ 20068.3-79 Бронзы безоловянные. Метод спектрального анализа по окисным стандартным образцам с фотографической регистрацией спектра
ГОСТ 21650-76 Средства скрепления тарно-штучных грузов в транспортных пакетах. Общие требования
ГОСТ 24231-80 Цветные металлы и сплавы. Общие требования к отбору и подготовке проб для химического анализа
ГОСТ 24597-81 Пакеты тарно-штучных грузов. Основные параметры и размеры
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 мерная длина: Изделие определенной длины, указанной в заказе, в прямом отрезке или в бухте.
3.2 кратная длина: Отрезок целого кратного числа основной длины с припуском на резку и допуском на общую длину.
4. Сортамент
4.1 Форма поперечного сечения профиля должна соответствовать указанной на рисунке 1.
Рисунок 1
Размеры профилей и предельные отклонения по ним должны соответствовать требованиям, указанным в таблице 1.
Таблица 1
В миллиметрах
Толщина стороны профиля a Предельное отклонение по толщине профиля при точности изготовления Высота профиля h Предельное отклонение по высоте
нормальной повышенной высокой
До 3 включ. 0 -0,06 0 -0,04 0 -0,02 До 18 включ. 0 -0,2
Св. 3 до 6 включ. 0 -0,08 0 -0,05 0 -0,025 Св. 18 до 30 включ. 0 -0,3
Св. 6 до 10 включ. 0 -0,10 0 -0,06 0 -0,03 Св. 30 до 50 включ. 0 -0,5
Св. 10 до 18 включ. 0 -0,12 0 -0,07 0 -0,035 Св. 50 до 80 включ. 0 -0,6
Св. 80 до 125 включ. 0 -1,0
Примечания 1 При высоте h более 105 мм тонкая сторона профиля должна быть не менее 3 мм. 2 Высота профиля h должна соответствовать ряду P20.
4.2 Номинальный размер a должен быть кратным 0,01 мм. Высота должна быть кратной 0,5 мм.
4.3 Угол профиля должен соответствовать углу шаблона.
4.4 По согласованию с потребителем допускается округление углов, образованных основаниями и боковыми сторонами профиля.
4.5 По длине профили изготовляют в отрезках немерной длины в пределах от 1,5 до 4,0 м.
Допускается изготовление профилей длиной менее 1,0 м, но не менее 0,5 м, в количестве не более 10% общей массы партии. По согласованию между изготовителем и потребителем допускается поставка профилей длиной не менее 1,0 м в бухтах массой не более 80 кг.
4.6 Условные обозначения профилей проставляют по схеме:
профиль Д ТР Т Х ... НД ... ГОСТ 4134-2015
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
