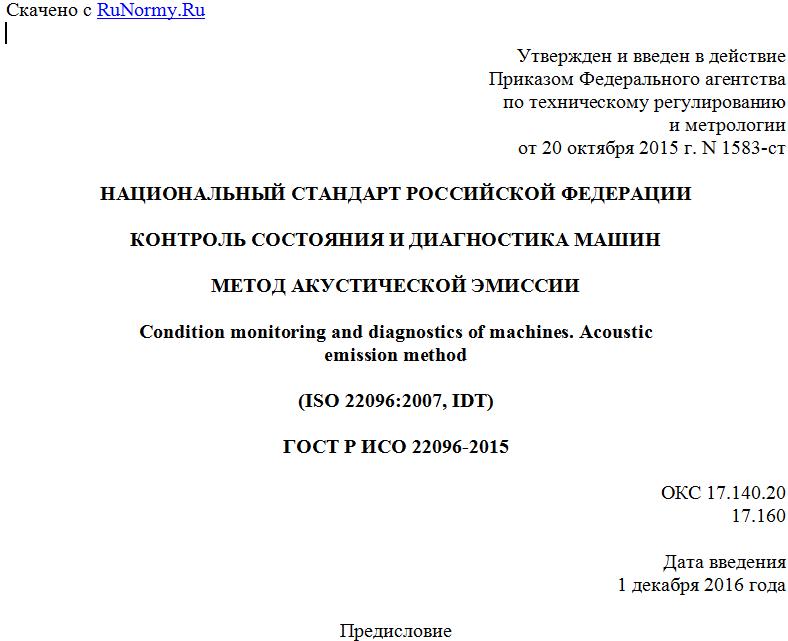

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 20 октября 2015 г. N 1583-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНТРОЛЬ СОСТОЯНИЯ И ДИАГНОСТИКА МАШИН
МЕТОД АКУСТИЧЕСКОЙ ЭМИССИИ
Condition monitoring and diagnostics of machines. Acoustic
emission method
(ISO 22096:2007, IDT)
ГОСТ Р ИСО 22096-2015
ОКС 17.140.20
17.160
Дата введения
1 декабря 2016 года
Предисловие
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Научно-исследовательский центр контроля и диагностики технических систем" (АО "НИЦ КД") на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 183 "Вибрация, удар и контроль технического состояния"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2015 г. N 1583-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 22096:2007 "Контроль состояния и диагностика машин. Акустическая эмиссия" (ISO 22096:2007 "Condition monitoring and diagnostics of machines - Acoustic emission", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с требованиями ГОСТ Р 1.5 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Метод акустической эмиссии может быть использован в целях контроля состояния машин и диагностирования как самостоятельно, так и в сочетаниях с другими методами, например, основанными на анализе сигналов вибрации или теплового излучения машин. Метод может быть реализован с использованием стационарных, полустационарных и переносных измерительных систем в зависимости от степени критичности обследуемых объектов. Обычно в состав измерительной системы входят преобразователи, усилители сигналов, фильтры и устройства сбора данных. В зависимости от целей применения метода могут быть использованы разные характеристики сигнала акустической эмиссии.
1. Область применения
Настоящий стандарт устанавливает общие принципы применения метода акустической эмиссии в целях контроля состояния и диагностирования машин, работающих в разных режимах и в разных условиях применения. Метод распространяется на все виды машин и основан на измерениях только тех сигналов, что распространяются по конструкции машины.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ИСО 2041 Вибрация, удар и контроль состояния. Словарь (ISO 2041, Mechanical vibration, shock and condition monitoring - Vocabulary)
ИСО 12716 Контроль неразрушающий. Метод акустической эмиссии. Словарь (ISO 12716, Non-destructive testing - Acoustic emission inspection - Vocabulary)
ИСО 13372 Контроль состояния и диагностика машин. Словарь (ISO 13372, Condition monitoring and diagnostics of machines - Vocabulary)
ИСО 18436-6 Контроль состояния и диагностика машин. Требования к квалификации и оценке персонала. Часть 6. Метод акустической эмиссии (ISO 18436-6, Condition monitoring and diagnostics of machines - Requirements for qualification and assessment of personnel - Part 6: Acoustic emission)
3. Термины и определения
В настоящем стандарте применены термины по ИСО 2041, ИСО 12716, ИСО 13372, а также следующие термины с соответствующими определениями.
3.1 акустическая эмиссия (контроль состояния машин) (acoustic emission): Класс явлений, приводящих к появлению распространяющихся по конструкции или в среде (жидкостях, газах) волн вследствие быстропротекающих процессов высвобождения энергии из локализованных источников внутри или на поверхности материала.
Примечание 1 - Высвобождение энергии может быть следствием таких процессов, как распространение трещины в материале, трение соприкасающихся частей машины, удары между частями машины или утечки материала.
Примечание 2 - Данное определение сформулировано в максимально общей форме с целью отразить различные возможности применения метода акустической эмиссии в целях контроля состояния машин разных видов.
3.2 акустико-эмиссионный контроль (контроль состояния машин) (acoustic emission monitoring): Обнаружение и сбор данных акустической эмиссии, позволяющих судить о состоянии машины.
Примечание - Данное определение применимо только в области контроля состояния машин.
3.3 акустико-эмиссионный преобразователь (acoustic emission sensor/receiver): Устройство, позволяющее преобразовать движение упругой волны в электрический сигнал.
3.4 сигнал акустической эмиссии (acoustic emission signal): Электрический сигнал на выходе акустико-эмиссионного преобразователя, связанный с акустической волной от источника акустической эмиссии.
3.5 акустико-эмиссионные характеристики (acoustic emission characteristics): Набор характеристик, описывающих акустическую эмиссию данной машины или источник акустической эмиссии.
Примечание - Описываемый волновой процесс, обусловленный акустической эмиссией, может быть импульсного или непрерывного типа.
3.6 акустико-эмиссионный волновод (acoustic emission waveguide): Устройство, по которому акустическая волна распространяется от источника к акустико-эмиссионному преобразователю.
3.7 фоновый шум (background noise): Ложная составляющая сигнала акустической эмиссии, не связанная с процессами акустической эмиссии в контролируемых узлах машины.
Примечание - Фоновый шум может представлять собой сигнал, обусловленный электрическими, температурными или механическими процессами.
3.8 контактная среда (couplant): Среда между объектом акустико-эмиссионного контроля и акустико-эмиссионным преобразователем, используемая для улучшения передачи акустической волны.
Примеры - Масло, смазка, клеевое соединение, водно-эмульсионная смазочно-охлаждающая паста, воск.
3.9 имитатор Су-Нильсена (Hsu-Nielsen source): Устройство для установки и излома графитового стержня карандаша с целью искусственного моделирования процесса акустической эмиссии и возбуждения акустической волны.
Примечание - Акустическая волна зависит от применяемого стержня. Обычно применяют стержень твердостью 2Н диаметром 0,5 мм (допускается 0,3 мм) и длиной (3,0 +/- 0,5) мм.
3.10 машина (machine): Механическая система, предназначенная для выполнения определенных задач (формирования материала, передачи и преобразования движения, силы или энергии).
3.11 машинный агрегат (machine system): Механическая система, основным элементом которой является отдельная машина (см. 3.10) и которая включает в себя также вспомогательные элементы, предназначенные для поддержания функционирования этой машины.
4. Принципы метода акустической эмиссии
4.1 Явление акустической эмиссии
Акустическая эмиссия может иметь место внутри или на поверхности материалов. Данное явление заключается в спонтанном высвобождении энергии, выражаемом в форме распространения упругих волн. Акустическая эмиссия внутри материала проявляет себя через упругие волны на поверхности материала в широком диапазоне частот (обычно от 20 кГц до 1 МГц).
Упругие волны, связанные с процессами акустической эмиссии, обнаруживают с помощью специальных преобразователей движения точек на поверхности материала в электрические сигналы. Эти сигналы затем подлежат соответствующему преобразованию и обработке для получения информации о состоянии контролируемого объекта и раннего обнаружения процессов потери механической и структурной целости объекта. Форма электрического сигнала зависит от путей распространения и форм акустических волн, генерируемых внутри и/или на поверхности материала. Поэтому сигналы акустической эмиссии от одних и тех же источников могут быть разными в зависимости от путей прохождения акустических волн.
4.2 Преимущества и ограничения метода
Преимуществами метода являются:
a) получение данных без вмешательства в конструкцию контролируемого объекта;
b) получение данных в реальном масштабе времени;
c) высокая чувствительность, позволяющая осуществлять более раннее (например, по сравнению с вибрационным методом) обнаружение;
d) возможность контроля динамического поведения объекта;
e) применимость в широком диапазоне скоростей вращения, позволяющая осуществлять контроль, в том числе, низкоскоростных машин (со скоростью вращения ротора менее 60 мин-1);
f) возможность обнаружения процессов износа и трения, например при ослаблении соединений соседних элементов машины или вследствие ухудшения состояния смазки.
Ограничения метода связаны с:
- быстрым ослаблением акустических волн при прохождении по конструкции машины;
- высокой зависимостью от фонового шума;
- невозможностью точного сопоставления акустико-эмиссионных характеристик с механизмом неисправности в машине.
5. Применение метода акустической эмиссии
5.1 Контроль состояния машин
