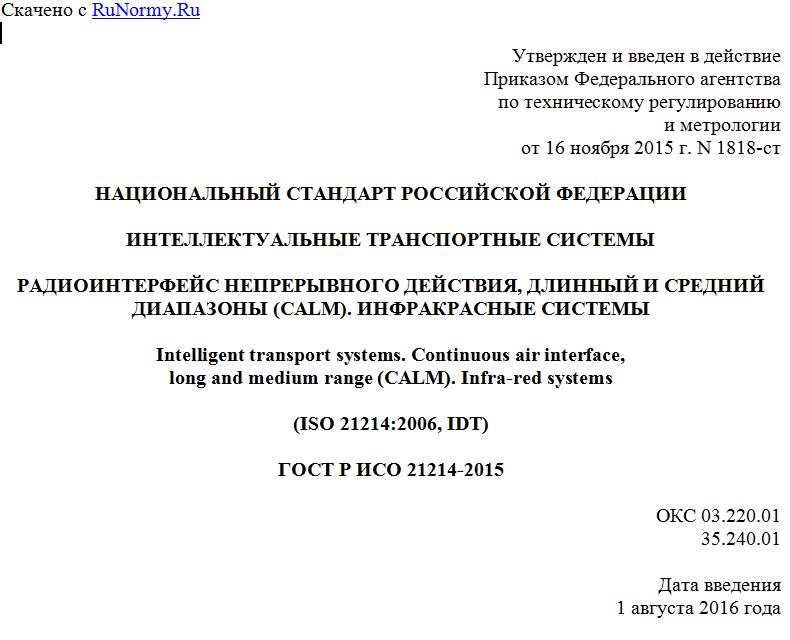

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 16 ноября 2015 г. N 1818-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИНТЕЛЛЕКТУАЛЬНЫЕ ТРАНСПОРТНЫЕ СИСТЕМЫ
РАДИОИНТЕРФЕЙС НЕПРЕРЫВНОГО ДЕЙСТВИЯ, ДЛИННЫЙ И СРЕДНИЙ
ДИАПАЗОНЫ (CALM). ИНФРАКРАСНЫЕ СИСТЕМЫ
Intelligent transport systems. Continuous air interface,
long and medium range (CALM). Infra-red systems
(ISO 21214:2006, IDT)
ГОСТ Р ИСО 21214-2015
ОКС 03.220.01
35.240.01
Дата введения
1 августа 2016 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным бюджетным образовательным учреждением высшего профессионального образования "Московский автомобильно-дорожный государственный технический университет" (МАДИ) на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации N 57 "Интеллектуальные транспортные системы"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 16 ноября 2015 г. N 1818-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 21214:2006 "Интеллектуальные транспортные системы. Радиоинтерфейс непрерывного действия, длинный и средний диапазоны (CALM). Инфракрасные системы" (ISO 21214:2006 "Intelligent transport systems - Continuous air interface, long and medium range (CALM) - Infra-red systems, IDT").
Следует обратить внимание на то, что некоторые из элементов настоящего стандарта могут быть объектом патентных прав.
ИСО 21214:2006 был подготовлен Техническим комитетом ИСО/ТК 204 "Интеллектуальные транспортные системы".
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт входит в состав серии международных стандартов для радиоинтерфейсов непрерывного действия длинных и средних диапазонов, которые определяют основную архитектуру, сетевые протоколы и интерфейс беспроводной связи для беспроводного взаимодействия за счет использования сотовых технологий связи второго и третьего поколений (2G и 3G), связей миллиметровых, инфракрасных и 5 ГГц диапазонов. Другие интерфейсы беспроводной связи могут быть добавлены в более поздних версиях стандарта. Приведенные интерфейсы беспроводной связи разработаны для того, чтобы обеспечить радиовещание, двухточечное взаимодействие, межбортовое взаимодействие ("Vehicle to vehicle - V2V") и взаимодействие транспортного средства и точки доступа в области интеллектуальных транспортных систем (ИТС) необходимыми характеристиками и протоколами.
Настоящий стандарт определяет интерфейс беспроводной связи на основе инфракрасных систем, работающих в диапазоне 850 нм.
Быстрая передача данных на большое расстояние, используя беспроводную технологию, функционально значительно отличается от определения требований для специализированной связи на коротких расстояниях (DSRC). Высокий уровень данных требуется для целей, таких как информирование и управление транспортом, загрузка видеофайлов на медиаустройства транспортных средств (ТС) в рамках обновления данных развлекательных и навигационных систем и систем туристической информации и др.
В целях поддержки таких сервисов передатчикам необходимо обладать способностью работать на более дальних или средних дистанциях и проводить более одной сессии от одного передатчика к другому.
Настоящий стандарт разработан для обеспечения практически непрерывного или длительного бортового взаимодействия ТС или взаимодействия между ТС и поставщиками услуг.
Концепция CALM поддерживает несколько типов каналов (таких как сотовые, микроволновые и инфракрасные), где опция предлагается для того, чтобы предложить пользователю подходящий для его целей носитель и возможность возобновления прерванного сеанса (в случаях необходимости поменять носителя канала или поставщика услуг или прерывания сигнала и помех).
Некоторые приложения будут иметь требования, при которых сессии взаимодействия, установленные в первой коммуникационной зоне, могут быть продолжены в последующих коммуникационных зонах, следовательно, в приложение включен "механизм передачи". Однако данный механизм необходимо определять с двух позиций:
- механизм передачи в рамках аналогичной технологии и поставщика услуг. Данные механизмы определяются в рамках частно-специфических международных стандартов в области CALM;
- механизм передачи на уровне приложений для тех случаев, когда либо технология, либо поставщик услуг изменяются. Данный механизм передачи будет определен в рамках международных стандартов в области архитектуры CALM (ИСО 21217), в области сетевых протоколов (ИСО 21210) и в области нижнего уровня CALM точки доступа к сервису ("Service access point - SAP") (ИСО 21218).
Приложения включают обновление дорожной телеметрии и обмена сообщениями, Интернет, обмен изображениями и видеофайлами, радио- и телепередачу, организацию дорожного движения и справочные сервисы ("Yellow page"). Для высокоскоростного обмена данными между дорожной инфраструктурой и ТС на средних и дальних дистанциях, такими как веб-доступ на борту ТС, радиовещание и дополнительные абонентские приложения, развлечения, справочные сервисы, сервисы бронирования услуг и др., функциональные характеристики данных систем требуют взаимодействия на значительно больших расстояниях, чем это возможно или рекомендовано с помощью DSRC, и часто требуют значительно более длительного периода соединения, в некоторых случаях - непрерывного соединения.
1. Область применения
Настоящий стандарт определяет интерфейс беспроводной связи, использующий инфракрасные системы диапазона 820 - 1010 нм.
Настоящий стандарт обеспечивает протоколами и характеристиками беспроводное средне- и высокоскоростное взаимодействие на средних расстояниях в рамках задач ИТС с использование инфракрасных систем.
Данные связи требуются для практически непрерывного, продолжительного или короткого процесса передачи информации между:
- ТС и дорожной инфраструктурой,
- ТС и ТС,
- мобильными устройствами и стационарными пунктами дорожной инфраструктуры на средних и больших расстояниях при условиях статики или движения ТС.
Там, где это возможно, настоящий стандарт разработан и адаптирован, ссылаясь на подходящие международные стандарты. Обеспечены требуемые региональные вариации.
Должное внимание уделяется использованию любых соответствующих подходящих коммуникационных систем, таких как система глобального позиционирования ("Global positioning system - GPS"), цифровое радиовещание ("Digital audio broadcasting - DAB"), цифровое видеовещание, радиовещание по локальной сети ("Radio local area networks - RLAN"), цифровое вещание данных ("Digital data broadcasting - DDB"), радиосвязи TETRA, FM, системы мобильной широкополосной связи ("Mobile broadband systems - MBS", W-ATM), протоколы Интернет и DSRC.
Настоящий стандарт:
- поддерживает скорость передачи данных 1 - 128 Мбит/с (стандарт может поддерживать и большую скорость передачи данных);
- поддерживает скорость ТС минимум до 200 км/ч (близкие скорости могут быть вдвое больше приведенного значения);
- определяет справочные параметры среды, важные для синхронизации операций;
- поддерживает дистанции коммуникации до 100 м (настоящий стандарт также поддерживает большие дистанции коммуникации от 300 до 1000 м);
- поддерживает задержку взаимодействия и помехи в пределах 1 мс;
- соответствует региональным/национальным регулятивным параметрам;
- может поддерживать другие региональные/национальные параметры в случаях, если это применимо.
Специфические требования приложений находятся за рамками настоящего стандарта. Эти требования будут определены в стандартах более высокого уровня, в сфере управления CALM и в стандартах приложений.
Настоящий стандарт не включает верхний уровень специфических требований приложений, но включает ссылки на стандарты приложений (которые могут и не обладать технологической спецификой).
2. Соответствие
Претендующие на соответствие настоящему стандарту системы должны соответствовать представленным в настоящем стандарте спецификациям.
3. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
ИСО/МЭК 8802-11 "Информационные технологии. Телекоммуникации и обмен информацией между системами. Локальные и общегородские сети. Специальные требования. Часть 11. Спецификации для управления доступом к среде передачи данных в беспроводной локальной вычислительной сети (MAC) и для физического уровня (PHY) (ISO/IEC/IEEE 8802-11 Information technology - Telecommunications and information exchange between systems - Local and metropolitan networks - Specific requirements)
МЭК 60050-845 "Международный электротехнический словарь. Освещение" (IEC 60050-845 International electrotechnical vocabulary. Lighting)
МЭК 60825-1 "Безопасность лазерной аппаратуры. Часть 1 - Классификация оборудования, требования и руководство для потребителей" (IEC 60825-1 Safety of laser products - Part 1: Equipment classification and requirements)
4. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
4.1. Общие
4.1.1 окно трансляции (broadcast window); BcW: Окно, используемое для трансляции информации на устройствах, включая те, которые не осуществили "процесс регистрации".
4.1.2 чип (информационный примитив) (chip): Минимальная информационная единица, передаваемая через сетевое звено.
Примечание - В зависимости от выбранного кода, один бит информации может быть представлен одним или более последовательными чипами (информационными примитивами).
4.1.3 профиль коммуникации (communication profile): Набор значений скорости передачи данных, модуляции и управления потоком конкретного взаимодействия.
4.1.4 коммуникационная зона (communication zone): Пространственная зона, в которой две инфракрасные единицы CALM способны взаимодействовать с
