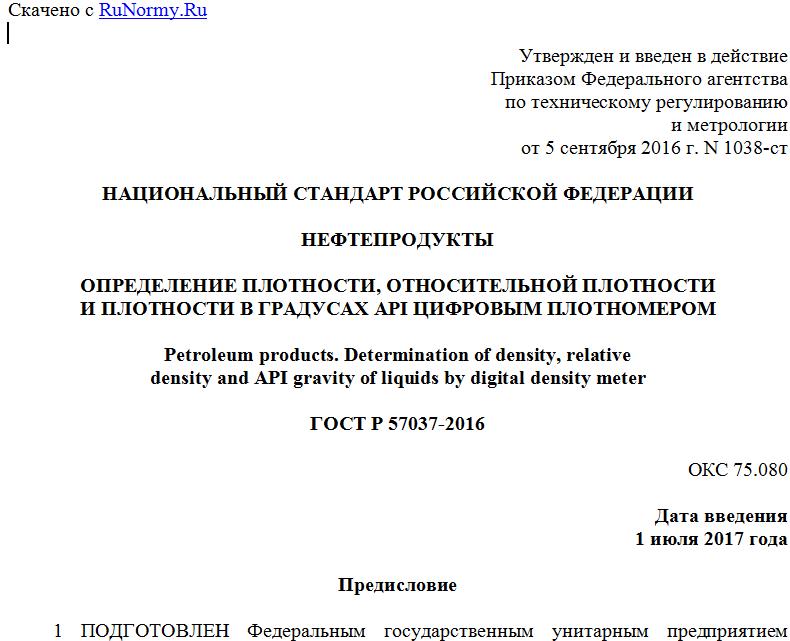

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 5 сентября 2016 г. N 1038-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
НЕФТЕПРОДУКТЫ
ОПРЕДЕЛЕНИЕ ПЛОТНОСТИ, ОТНОСИТЕЛЬНОЙ ПЛОТНОСТИ
И ПЛОТНОСТИ В ГРАДУСАХ API ЦИФРОВЫМ ПЛОТНОМЕРОМ
Petroleum products. Determination of density, relative
density and API gravity of liquids by digital density meter
ГОСТ Р 57037-2016
ОКС 75.080
Дата введения
1 июля 2017 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт сырья, материалов и технологий" (ФГУП "ВНИИ СМТ") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 5 сентября 2016 г. N 1038-ст
4 Настоящий стандарт идентичен стандарту АСТМ Д 4052-15 "Стандартный метод определения плотности, относительной плотности и плотности в градусах API жидкостей цифровым плотномером" (ASTM D 4052-15 "Standard test method for density, relative density, and API gravity of liquids by digital density meter", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного стандарта АСТМ для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных стандартов АСТМ соответствующие им национальные и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
1.1 Настоящий стандарт устанавливает метод определения плотности, относительной плотности и плотности в градусах API нефтяных дистиллятов и вязких масел в жидком состоянии при температуре испытания с использованием ручного или автоматического ввода образца. Метод можно использовать для жидкостей с давлением насыщенных паров при температуре испытания не более 100 кПа (см. АСТМ Д 5191) и вязкостью не более приблизительно 15000 мм2/с (см. АСТМ Д 445 или АСТМ Д 7042). Метод можно применять при давлении насыщенных паров более 100 кПа, если предварительно установлено, что в U-образной осциллирующей трубке не образуются пузырьки, которые могут повлиять на определение плотности. Настоящий метод можно использовать для определения плотности, относительной плотности и плотности в градусах API бензинов, бензинов, содержащих оксигенаты, дизельных топлив, топлив для реактивных двигателей, базовых масел, парафиновых углеводородов и смазочных масел.
1.1.1 При межлабораторных исследованиях (ILS) в 1999 г., которые были использованы для установления прецизионности метода, парафиновые углеводороды и вязкие нефтепродукты не включали в набор образцов, поскольку все испытуемые образцы были проанализированы при температуре 15 °C. Для парафиновых углеводородов и образцов вязких нефтепродуктов для обеспечения ввода анализируемого образца в жидком состоянии требуется ячейка, работающая при повышенной температуре. При анализе парафиновых углеводородов и вязких нефтепродуктов следует обратиться к инструкции изготовителя прибора для руководства и мерам предосторожности. Информация о результатах межлабораторных исследований, проведенных в 1999 г., приведена в разделе 15 и примечании 8.
1.2 При разногласиях в оценке качества продукции является метод с ручным вводом образца по 6.3 или 6.4 в зависимости от типа образца.
1.3 Настоящий метод не следует применять при испытаниях образцов темного цвета, для которых невозможно достоверно установить отсутствие пузырьков воздуха в измерительной ячейке. Для определения плотности проб нефти используют АСТМ Д 5002.
1.4 Значения, установленные в единицах СИ, считают стандартными, если другие указания отсутствуют. Принятыми единицами измерения плотности являются граммы на кубический сантиметр (г/см3) или килограммы на кубический метр (кг/м3).
1.5 В настоящем стандарте не предусмотрено рассмотрение всех вопросов обеспечения безопасности, связанных с его использованием. Пользователь настоящего стандарта несет ответственность за установление соответствующих правил по технике безопасности и охране здоровья, а также определяет целесообразность применения законодательных ограничений перед его использованием. Конкретная информация по технике безопасности приведена в 7.4, 7.5 и 10.3.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
2.1 Стандарты АСТМ <1>
--------------------------------
<1> Уточнить ссылки на стандарты АСТМ можно на сайте АСТМ www.astm.org или в службе поддержки клиентов АСТМ service@astm.org. В информационном томе ежегодного сборника стандартов (Annual Book of ASTM Standards) следует обращаться к сводке стандартов ежегодного сборника стандартов на странице сайта.
ASTM D 287, Test method for API gravity of crude petroleum and petroleum products (hydrometer method) [АСТМ Д 287, Метод определения плотности в градусах API нефти и нефтепродуктов (ареометрический метод)]
ASTM D 445, Test method for kinematic viscosity of transparent and opaque liquids (and calculation of dynamic viscosity) [АСТМ Д 445, Метод определения кинематической вязкости прозрачных и непрозрачных жидкостей (и вычисление динамической вязкости)]
ASTM D 1193, Specification for reagent water (АСТМ Д 1193, Спецификация на реактив воду)
ASTM D 1250, Guide for use of the petroleum measurement tables (АСТМ Д 1250, Руководство по использованию таблиц измерений нефтепродуктов)
ASTM D 1298, Test method for density, relative density (specific gravity), or API gravity of crude petroleum and liquid petroleum products by hydrometer method) [АСТМ Д 1298, Метод определения плотности, относительной плотности (удельного веса), или плотности в градусах API сырой нефти и жидких нефтепродуктов ареометрическим методом]
ASTM D 4057, Practice for manual sampling of petroleum and petroleum products (АСТМ Д 4057, Практика ручного отбора проб нефти и нефтепродуктов)
ASTM D 4177, Practice for automatic sampling of petroleum and petroleum products (АСТМ Д 4177, Практика автоматического отбора проб нефти и нефтепродуктов)
ASTM D 4377, Test method for water in crude oils by potentiometric Karl Fischer titration (АСТМ Д 4377, Метод определения воды в сырой нефти потенциометрическим титрованием по Карлу Фишеру)
ASTM D 5002, Test method for density and relative density of crude oils by digital density analyzer (АСТМ Д 5002, Метод определения плотности и относительной плотности сырой нефти цифровым плотномером)
ASTM D 5191, Test method for vapor pressure of petroleum products (mini method) [АСТМ Д 5191, Метод определения давления насыщенных паров нефтепродуктов (мини метод)]
ASTM D 7042, Test method for dynamic viscosity and density of liquids by Stabinger viscometer (and the calculation of kinematic viscosity) [АСТМ Д 7042, Метод определения динамической вязкости и плотности жидкостей вискозиметром Штабингера (и вычисление кинематической вязкости)]
3 Термины и определения
3.1 В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1 плотность (density): Масса вещества на единицу объема при установленной температуре.
3.1.2 относительная плотность (relative density): Отношение плотности вещества при установленной температуре к плотности воды при установленной температуре.
3.2 Термины, характерные для настоящего стандарта:
3.2.1 настройка (adjustment): Процедура приведения рабочих характеристик прибора в состояние, соответствующее его использованию, установка или корректировка постоянных плотномера.
3.2.1.1 Пояснение - Для некоторых цифровых плотномеров может требоваться настройка, а не калибровки прибора. При настройке плотномеров для установления линейности измерений в рабочем диапазоне температур используют воздух и свежевскипяченный реактив - воду (Предупреждение - Обращение с кипящей водой или водой, близкой к температуре кипения, может представлять опасность. Следует использовать соответствующие средства индивидуальной защиты).
3.2.2 калибровка (calibration): Комплекс процедур, устанавливающих соотношение между плотностью стандартного вещества и соответствующим значением показаний прибора.
4 Сущность метода
4.1 В осциллирующую трубку вводят небольшой объем жидкого образца, примерно от 1 до 2 см3, измеряют частоту колебаний, вызванных изменением массы трубки, и с калибровочными данными используют для определения плотности, относительной плотности или плотности образца в градусах API.
5 Назначение и применение
5.1 Плотность является основным физическим свойством, которое используют вместе с другими свойствами, чтобы характеризовать фракции нефти и нефтепродуктов как легкие или тяжелые.
5.2 Плотность или относительную плотность нефти и нефтепродуктов используют для преобразования измеренного объема в объем при стандартной температуре 15 °C.
6 Аппаратура
6.1 Цифровой плотномер
Цифровой анализатор, состоящий из U-образной осциллирующей трубки для образца, системы электронного возбуждения, вычисления частоты и дисплея. Анализатор должен обеспечивать точное измерение температуры образца во время измерений или поддержание температуры образца по 6.2. Прибор должен обеспечивать прецизионность результатов испытаний.
6.2 Циркуляционная баня с постоянной температурой (при необходимости), обеспечивающая поддержание температуры циркулирующей жидкости в заданном диапазоне с точностью до +/- 0,05 °C. Плотномер может включать средства контроля температуры.
6.3 Шприцы, используемые при вводе образца вручную, вместимостью не менее 2 см3 с наконечником или адаптером, соответствующим отверстию осциллирующей трубки.
6.4 Проточный или нагнетательный адаптер (переходник), используемый в качестве альтернативного средства введения пробы в цифровой плотномер с помощью нагнетания или вакуума.
Примечание 1 - Не следует применять вакуум для проб, склонных к потере легколетучих компонентов, поскольку это может привести к образованию пузырьков. Следует изготовить специальный колпачок или пробку для контейнеров с образцами, чтобы воздух, например от ручного насоса, использовался для перемещения испытуемого образца в измерительную ячейку U-образной трубки проточным методом.
6.5 При автоматическом вводе анализируемых образцов следует использовать автоматический дозатор (автосамплер). Конструкция автоматического дозатора
