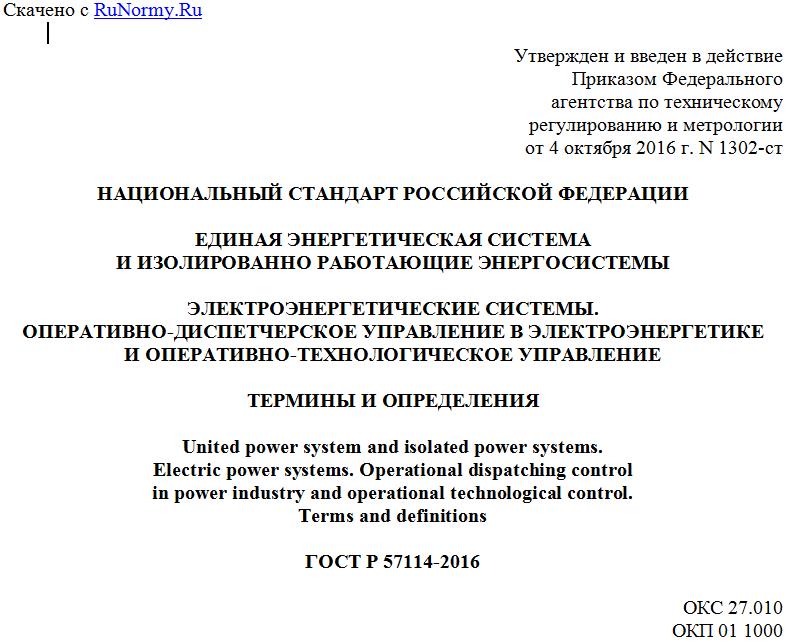

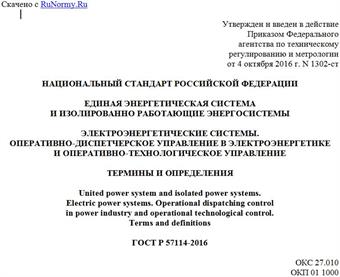

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 4 октября 2016 г. N 1302-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЕДИНАЯ ЭНЕРГЕТИЧЕСКАЯ СИСТЕМА
И ИЗОЛИРОВАННО РАБОТАЮЩИЕ ЭНЕРГОСИСТЕМЫ
ЭЛЕКТРОЭНЕРГЕТИЧЕСКИЕ СИСТЕМЫ.
ОПЕРАТИВНО-ДИСПЕТЧЕРСКОЕ УПРАВЛЕНИЕ В ЭЛЕКТРОЭНЕРГЕТИКЕ
И ОПЕРАТИВНО-ТЕХНОЛОГИЧЕСКОЕ УПРАВЛЕНИЕ
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
United power system and isolated power systems.
Electric power systems. Operational dispatching control
in power industry and operational technological control.
Terms and definitions
ГОСТ Р 57114-2016
ОКС 27.010
ОКП 01 1000
Дата введения
1 марта 2017 года
Предисловие
1 РАЗРАБОТАН Открытым акционерным обществом "Системный оператор Единой энергетической системы" (ОАО "СО ЕЭС")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 016 "Электроэнергетика"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 4 октября 2016 г. N 1302-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
Введение
Установленные в настоящем стандарте термины расположены в систематизированном порядке, отражающем систему понятий данной области знания.
Для каждого понятия установлен один стандартизованный термин.
Нерекомендуемые к применению термины-синонимы приведены в круглых скобках после стандартизованного термина и обозначены пометой "Нрк".
Термины-синонимы без пометы "Нрк" приведены в качестве справочных данных и не являются стандартизованными.
Заключенная в круглые скобки часть термина может быть опущена при использовании термина в документах по стандартизации.
Наличие квадратных скобок в терминологической статье означает, что в нее включены два (три, четыре и т.п.) термина, имеющие общие терминоэлементы.
В алфавитном указателе данные термины приведены отдельно с указанием номера статьи.
Приведенные определения можно, при необходимости, изменять, вводя в них производные признаки, раскрывая значения используемых в них терминов, указывая объекты, входящие в объем определяемого понятия.
Изменения не должны нарушать объем и содержание понятий, определенных в настоящем стандарте.
Стандартизованные термины набраны полужирным шрифтом, их краткие формы, представленные аббревиатурой, - светлым, синонимы - курсивом.
1 Область применения
Настоящий стандарт устанавливает термины и определения основных понятий в области электроэнергетики, относящиеся к электроэнергетическим системам, оперативно-диспетчерскому управлению в электроэнергетике и оперативно-технологическому управлению.
Термины, установленные настоящим стандартом, предназначены для применения в документации всех видов, в том числе разрабатываемой, утверждаемой и используемой субъектами электроэнергетики, потребителями электрической энергии, а также в научно-технической, учебной и справочной литературе.
Настоящий стандарт рекомендован для всех субъектов электроэнергетики и потребителей электрической энергии, а также для органов власти, проектных, научно-технических, научно-исследовательских, учебных и иных организаций, осуществляющих деятельность в сфере электроэнергетики.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 19431-84 Энергетика и электрификация. Термины и определения
ГОСТ Р 55105-2012 Единая энергетическая система и изолированно работающие энергосистемы. Оперативно-диспетчерское управление. Автоматическое противоаварийное управление режимами энергосистем. Противоаварийная автоматика энергосистем. Нормы и требования
ГОСТ Р 55438-2013 Единая энергетическая система и изолированно работающие энергосистемы. Оперативно-диспетчерское управление. Релейная защита и автоматика. Взаимодействие субъектов электроэнергетики и потребителей электрической энергии при создании (модернизации) и эксплуатации. Общие требования
ГОСТ Р 55608-2013 Единая энергетическая система и изолированно работающие энергосистемы. Оперативно-диспетчерское управление. Переключения в электроустановках. Общие требования
ГОСТ Р 55890-2013 Единая энергетическая система и изолированно работающие энергосистемы. Оперативно-диспетчерское управление. Регулирование частоты и перетоков активной мощности. Нормы и требования
ГОСТ Р 56302-2014 Единая энергетическая система и изолированно работающие энергосистемы. Оперативно-диспетчерское управление. Диспетчерские наименования объектов электроэнергетики и оборудования объектов электроэнергетики. Общие требования
ГОСТ Р 56303-2014 Единая энергетическая система и изолированно работающие энергосистемы. Оперативно-диспетчерское управление. Нормальные схемы электрических соединений объектов электроэнергетики. Общие требования к графическому исполнению
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячно издаваемого информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ 19431-84, ГОСТ Р 55105-2012, ГОСТ Р 55438-2013, ГОСТ Р 55890-2013, ГОСТ Р 55608-2013, ГОСТ Р 56302-2014, ГОСТ Р 56303-2014, а также следующие термины с соответствующими определениями:
3.1 аварийная готовность: Время, в пределах которого выведенные в ремонт линии электропередачи, оборудование или устройства должны быть подготовлены к началу операций по включению в работу или пусковым операциям (для энергетического оборудования) по диспетчерской команде диспетчерского персонала в отношении объектов диспетчеризации или по указанию оперативного персонала.
3.2 аварийно допустимая токовая нагрузка: Наибольшее значение токовой нагрузки линии электропередачи, электросетевого или генерирующего оборудования (выраженной в амперах) для определенных температурных условий и значений иных влияющих факторов, превышающее длительно допустимое значение, с учетом разрешенной продолжительности превышения.
3.3 аварийно допустимый переток активной мощности: Наибольшее значение допустимого перетока активной мощности в контролируемом сечении в вынужденном режиме.
3.4 аварийно допустимое напряжение: Значение напряжения, превышающее критическое напряжение на величину, соответствующую нормативному коэффициенту запаса для послеаварийного режима.
3.5 аварийный электроэнергетический режим: Режим энергосистемы, который характеризуется параметрами, выходящими за пределы обязательных требований, и ведет к угрозе повреждения оборудования или нарушению устойчивости.
3.6 автоматизированная система диспетчерского управления: Совокупность взаимосвязанных технических и программных средств, обеспечивающих решение задач оперативно-диспетчерского управления.
3.7 автоматизированная система технологического управления: Совокупность взаимосвязанных технических и программных средств, обеспечивающих решение задач оперативно-технологического управления.
3.8 автоматизированная система управления технологическими процессами: Совокупность взаимосвязанных технических и программных средств, включающая подсистемы сбора и передачи информации о параметрах работы оборудования и устройств объекта электроэнергетики, диагностики и мониторинга технологического оборудования и устройств, инженерных систем, управления оборудованием и устройствами с целью реализации задач управления технологическими процессами объекта электроэнергетики.
3.9 автоматизированное рабочее место оперативного персонала: Рабочее место, позволяющее оперативному персоналу дистанционно управлять коммутационными аппаратами, заземляющими разъединителями, определять их положение, изменять технологический режим работы объектов электроэнергетики и/или энергопринимающих установок потребителей электрической энергии и контролировать схему электрических соединений электроустановок, электрические параметры (напряжение, ток, мощность) и поступающие аварийные и предупредительные сигналы.
3.10 алгоритм функционирования устройства релейной защиты и автоматики: Логический порядок взаимодействия функций (блокировок) в устройстве релейной защиты и автоматики, определяющий принцип его действия.
3.11 асинхронный режим (Нрк. асинхронный ход): Режим энергосистемы, характеризующийся устойчивыми периодическими колебаниями напряжений, токов и мощностей, периодическим изменением взаимного угла электродвигательной силы генераторов электрических станций, несинхронным вращением отдельных генераторов энергосистемы при сохранении электрической связи между ними.
3.12 баланс мощности энергосистемы [энергорайона, области регулирования]: Система показателей, характеризующая соотношение между потреблением и генерацией мощности энергосистемы [энергорайона, области регулирования], с учетом перетоков мощности из (в направлении) других энергосистем [энергорайонов, областей регулирования].
3.13 баланс электрической энергии энергосистемы [энергорайона]: Система показателей, характеризующая соответствие потребления электрической энергии в энергосистеме [энергорайоне], расхода ее на собственные нужды и потерь в электрических сетях величине выработки электрической энергии в энергосистеме [энергорайоне] с учетом, ее перетоков из (в направлении) других энергосистем [энергорайонов].
3.14 бланк переключений: Оперативный документ, разработанный оперативным персоналом, в котором указывается строгая последовательность операций с коммутационными аппаратами, заземляющими разъединителями, цепями оперативного тока, устройствами релейной защиты и автоматики, телемеханики, связи, сигнализации, операций по проверке отсутствия напряжения, наложению и снятию переносных заземлений, вывешиванию и снятию плакатов, а также других необходимых по условиям безопасности персонала и сохранности оборудования проверочных операций.
3.15 вращающийся резерв мощности генерирующего оборудования на загрузку (Нрк. горячий резерв): Часть регулировочного диапазона генерирующего оборудования тепловой электрической станции, атомной электрической станции от его фактической (планируемой) нагрузки до располагаемой мощности.
3.16 вращающийся резерв мощности генерирующего оборудования на разгрузку: Часть регулировочного диапазона генерирующего оборудования тепловой электрической станции, атомной электрической станции от его фактической (планируемой) нагрузки до технологического минимума.
