Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 14 сентября 2016 г. N 1127-ст

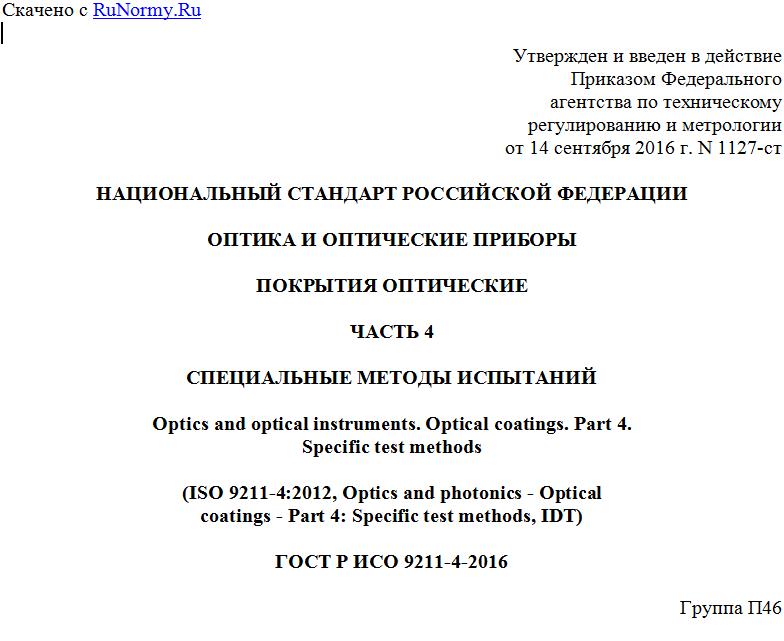

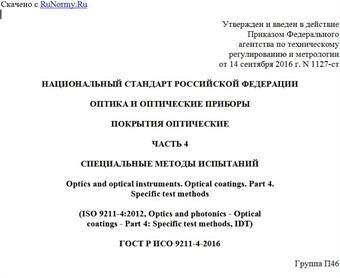

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОПТИКА И ОПТИЧЕСКИЕ ПРИБОРЫ
ПОКРЫТИЯ ОПТИЧЕСКИЕ
ЧАСТЬ 4
СПЕЦИАЛЬНЫЕ МЕТОДЫ ИСПЫТАНИЙ
Optics and optical instruments. Optical coatings. Part 4.
Specific test methods
(ISO 9211-4:2012, Optics and photonics - Optical
coatings - Part 4: Specific test methods, IDT)
ГОСТ Р ИСО 9211-4-2016
Группа П46
ОКС 11.040.55
ОКП 94 4200
Дата введения
1 сентября 2017 года
Предисловие
1 ПОДГОТОВЛЕН Акционерным обществом "Государственный оптический институт им. С.И. Вавилова" совместно с рабочей группой ПК 3 "Оптические материалы и детали" Технического комитета ТК 296 "Оптика и оптические приборы" на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Управлением технического регулирования и стандартизации Федерального агентства по техническому регулированию и метрологии
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 14 сентября 2016 г. N 1127-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 9211-4:2012 "Оптика и фотоника. Оптические покрытия. Часть 4. Специальные методы испытаний" (ISO 9211-4:2012 "Optics and photonics - Optical coatings - Part 4: Specific test methods", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА.
Наименование настоящего стандарта изменено для приведения в соответствие с ГОСТ Р 1.5-2012 (подраздел 3.5)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в годовом (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
ИСО (Международная организация по стандартизации) - Всемирная федерация национальных комитетов по стандартизации (комитеты - члены ИСО). Международные стандарты обычно подготавливаются Техническими комитетами ИСО. Каждый член комитета, заинтересованный темой, по которой создан Технический комитет, имеет право быть представленным в данном комитете. В работе также принимают участие международные правительственные и неправительственные организации совместно с ИСО. ИСО тесно сотрудничает с Международной электротехнической комиссией (МЭК) по всем вопросам электротехнической стандартизации.
Международные стандарты подготовлены в соответствии с правилами, приведенными в Директивах ИСО/МЭК, часть 2.
Основная задача Технических комитетов - подготовка международных стандартов. Проекты международных стандартов, принятые Техническими комитетами, передаются членам комитетов для голосования. Публикация в качестве международного стандарта требует одобрения, как минимум, 75% голосующих комитетов - членов ИСО.
Следует отметить, что некоторые элементы настоящего стандарта подпадают под действие патентных прав. ИСО не несет ответственности за нарушение таких патентных прав.
ИСО 9211-4 подготовлен Техническим комитетом ИСО/ТК 172 "Оптика и фотоника", подкомитетом ПК 3 "Оптические материалы и детали".
Третье издание отменяет и заменяет второе издание ИСО 9211-4:2006, пересмотренное с технической точки зрения.
ИСО 9211 состоит из следующих частей под общим наименованием "Оптика и фотоника. Покрытия оптические":
- Часть 1. Определения;
- Часть 2. Оптические свойства;
- Часть 3. Стойкость к окружающей среде;
- Часть 4. Специальные методы испытаний.
1 Область применения
Настоящий стандарт распространяется на поверхностную обработку компонентов и подложек, за исключением офтальмологической оптики (очков), путем нанесения оптических покрытий, и устанавливает общие характеристики, методы испытаний и измерений, но не определяет технологию обработки.
Настоящий стандарт устанавливает специальные методы испытаний для определения сопротивления к воздействию окружающей среды, применяемые совместно с методами, приведенными в ИСО 9211-3:2008 (приложение A).
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Для датированных ссылок применяется только указанная версия. В случае ссылок без даты применяется последнее издание упомянутого документа (включая любые поправки).
ISO 48 Rubber, vulcanized or thermoplastic - Determination of hardness (hardness between 10 IRHD and 100 IRHD) [Резина, вулканизированная и термопластическая. Определение твердости (для твердости от 10 IRHD до 100 IRHD)]
ISO 9211-1 Optics and photonics - Optical coatings - Part 1: Definitions (Оптика и фотоника. Оптические покрытия. Часть 1. Определения)
ISO 29862 Self adhesive tapes - Determination of peel adhesion properties (Самоклеящиеся ленты. Определение свойств отлипания)
3 Термины и определения
В настоящем стандарте применены термины по ИСО 9211-1.
4 Общие требования к испытаниям
Перед каждым испытанием образца с покрытием, образец следует тщательно очистить, удалив грязь, отпечатки пальцев, следы жидкостей и т.п. Рекомендуемый срок хранения образца - не менее 12 ч после нанесения покрытия в условиях окружающей среды или иных условиях, согласованных изготовителем с потребителем.
5 Испытание на сопротивление истиранию (метод 01: истирание)
5.1 Цель испытания
Цель испытания - проверить изменение оптических и механических свойств покрытия образцов под воздействием истирания в условиях окружающей среды.
5.2 Условия испытаний
5.2.1 Общие условия
Испытания на истирание следует проводить с помощью истирающего инструмента (далее - инструмент), который удовлетворяет требованиям 5.2 и 5.3. Длина пути прохода инструмента приблизительно 20 мм, если позволяют размеры образца. Инструмент работает в циклическом режиме. За один цикл принимают проход инструмента в одном направлении, сопровождаемый обратным проходом в противоположном направлении. Проход инструмента может составлять от 30 до 90 циклов в минуту. Наконечник инструмента расположен перпендикулярно к испытуемой поверхности. Испытуемый образец должен быть прочно закреплен.
5.2.2 Испытания со средней интенсивностью нагрузки
Наконечник истирающего инструмента должен быть покрыт тампоном из марли, толщиной 5 мм и шириной 10 мм в соответствии с A.1 (приложение A). Порядок подготовки марлевого тампона, марлевого покрытия и держателя для проведения испытаний оптических покрытий на истирание приведен в приложении B.
5.2.3 Испытания с большой интенсивностью нагрузки
Наконечник истирающего инструмента должен быть покрыт стандартным материалом в соответствии с A.2 (приложение A). Наконечник вставляют в держатель так, чтобы он выступал не более 3 мм. Допускается очистка наконечника чистым полотенцем без моющих средств. Допускается подготовка наконечника путем протирания им чистого гладкого или шероховатого стекла для удаления с поверхности наконечника загрязняющих частиц.
5.3 Интенсивность нагрузки (метод 01: истирание)
Интенсивность нагрузки по методу 01 приведена в таблице 1.
Таблица 1
Интенсивность нагрузки по методу 01: истирание
Интенсивность нагрузки 01 02 03 04
Истирающий инструмент Марля Марля Наконечник Наконечник
Число циклов 50 100 20 40
Усилие (5 +/- 1) Н (5 +/- 1) Н (10 +/- 1) Н (10 +/- 1) Н
Требование на большее число циклов выполняется посредством множителя. Например, требование на 150 циклов с марлевым тампоном указывается как "интенсивность нагрузки 01 x 3", требование на 100 циклов с наконечником - "интенсивность нагрузки 03 x 5".
5.4 Извлечение образца
По окончании испытаний на истирание образец следует очистить согласно требованиям раздела 4.
