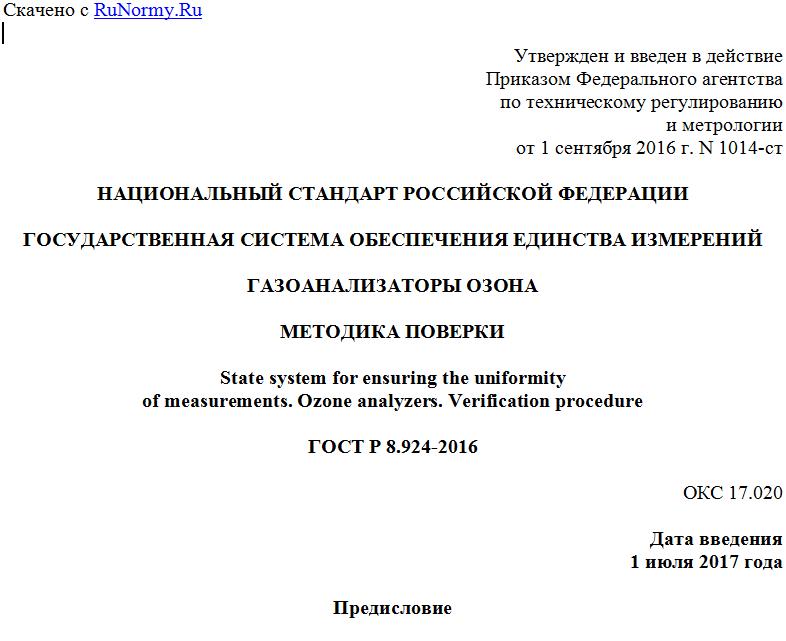

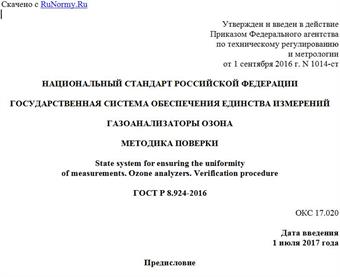

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 1 сентября 2016 г. N 1014-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ГАЗОАНАЛИЗАТОРЫ ОЗОНА
МЕТОДИКА ПОВЕРКИ
State system for ensuring the uniformity
of measurements. Ozone analyzers. Verification procedure
ГОСТ Р 8.924-2016
ОКС 17.020
Дата введения
1 июля 2017 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева")
2 ВНЕСЕН Управлением метрологии Федерального агентства по техническому регулированию и метрологии, Техническим комитетом по стандартизации ТК 206 "Эталоны и поверочные схемы"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 1 сентября 2016 г. N 1014-ст
4 ВВЕДЕН ВПЕРВЫЕ
5 ПЕРЕИЗДАНИЕ. Март 2019 г.
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на газоанализаторы озона, предназначенные для измерения массовой концентрации и/или объемной доли озона в воздухе (далее - газоанализаторы), и устанавливает методику их первичной и периодической поверок.
Настоящий стандарт распространяется на газоанализаторы со следующими метрологическими характеристиками:
- нижняя граница диапазона измерений массовой концентрации (объемной доли) озона, мг/м3 (млн-1) 0,0 (0,0);
- верхняя граница диапазона измерений массовой концентрации (объемной доли) озона, мг/м3 (млн-1) от 0,4 (0,2) до 2,0 (1,0);
- пределы допускаемой основной погрешности <1>:
абсолютной, мг/м3 (млн-1) +/- 0,003 (0,0015) или более;
относительной, % +/- 10 или более.
--------------------------------
<1> В зависимости от того, что больше.
Интервал между поверками газоанализаторов устанавливают при утверждении типа средств измерений (далее - СИ) и указывают в свидетельстве об утверждении типа СИ.
При проведении испытаний в целях утверждения типа СИ допускается разрабатывать методики поверки, распространяющие на конкретный тип газоанализаторов, не противоречащие настоящему стандарту.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2.601 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 2.610 Единая система конструкторской документации. Правила выполнения эксплуатационных документов
ГОСТ 8.578 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ 12.1.005 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.2.007.0 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 13045 Ротаметры. Общие технические условия
ГОСТ 13320 Газоанализаторы промышленные автоматические. Общие технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с указанием всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Сокращения
В настоящем стандарте применены следующие сокращения:
ГС - газовая смесь;
ПО - программное обеспечение;
ЭД - эксплуатационная документация.
Примечание - К ЭД относят руководство по эксплуатации, паспорт (формуляр) по ГОСТ 2.601, ГОСТ 2.610.
4 Операции поверки
4.1 При проведении поверки газоанализаторов выполняют операции, указанные в таблице 1.
Таблица 1
Операции поверки
Наименование операции Номер подраздела, пункта настоящего стандарта
1 Внешний осмотр 9.1
2 Опробование 9.2
2.1 Проверка общего функционирования 9.2.1
2.2 Проверка объемного расхода ГС (для газоанализаторов с принудительным отбором пробы)* 9.2.2
2.3 Подтверждение соответствия ПО 9.2.3
3 Определение метрологических характеристик 9.3
3.1 Определение основной погрешности 9.3.1
3.2 Определение вариации показаний* 9.3.2
3.3 Определение времени установления показаний (для газоанализаторов непрерывного действия)* 9.3.3
Примечание - Операции, отмеченные знаком "*", выполняются в том случае, если в описании типа и ЭД газоанализаторов указана допускаемая погрешность для данной характеристики.
4.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшую поверку прекращают.
5 Средства поверки
5.1 При проведении поверки применяют средства, указанные в таблице 2.
Таблица 2
Средства поверки
Номер раздела, подраздела, пункта настоящего стандарта Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и (или) метрологические характеристики (МХ) и основные технические характеристики средства поверки
9 Прибор комбинированный для измерения температуры, относительной влажности воздуха и абсолютного давления, например, Testo 622, обеспечивающий МХ: - диапазон измерений температуры от 10 °C до 30 °C, пределы допускаемой абсолютной погрешности +/- 0,5 °C; - диапазон измерений относительной влажности от 30% до 80%, пределы допускаемой абсолютной погрешности +/- 3%; - диапазон измерений абсолютного давления от 80 до 110 кПа, пределы допускаемой абсолютной погрешности +/- 0,5 кПа
9.2.2 СИ объемного расхода газа, например, расходомер газа "Поток" по [1], обеспечивающий МХ: диапазон измерений объемного расхода от 2 до 20 дм3/мин; пределы допускаемой относительной погрешности +/- 5%
9.3 Рабочие эталоны 1-го или 2-го разрядов по ГОСТ 8.578: - генераторы озона, например, генераторы озона ГС-024, или - калибраторы газовых смесей в комплекте с генераторами нулевого газа <1>, например, калибраторы газовых смесей модели 146i с встроенным фотометром в комплекте с генератором нулевого воздуха TEI модель 1160 или калибраторы газовых смесей MGC101P в комплекте с генератором нулевого воздуха ZAG. Отношение погрешности рабочего эталона к пределу допускаемой погрешности поверяемого газоанализатора должно быть не более 1:2. МХ ГС приведены в таблице А.1 приложения А
Ротаметр РМ-А-0,063Г УЗ по ГОСТ 13045. Верхний предел измерений объемного расхода 0,063 м3/ч, класс точности 4
Трубка фторопластовая, 6·1,5 мм
Тройник из стекла или фторопласта, диаметр условного прохода 6 мм
9.3.3 Секундомер СОСпр по [2]. Пределы допускаемой абсолютной погрешности +/- 0,2 с
<1> Допускается вместо генераторов нулевого газа применять поверочный нулевой газ воздух марки А по [3] в баллоне под давлением с нормированным содержанием озона не более 0,001 млн-1.
5.2 Для поверки газоанализаторов применяют генераторы озона или калибраторы газовых смесей, обеспечивающие расход ГС на выходе равный:
- 1,2R или более для газоанализаторов с принудительным отбором пробы, где R - номинальное значение расхода анализируемой ГС на входе газоанализатора, установленное при утверждении типа СИ и указанное в ЭД газоанализаторов, дм3/мин;
Примечание - При использовании калибраторов газовых смесей указанное значение расхода должно быть обеспечено, в том числе в периоды отбора пробы ГС на встроенный фотометр калибратора.
