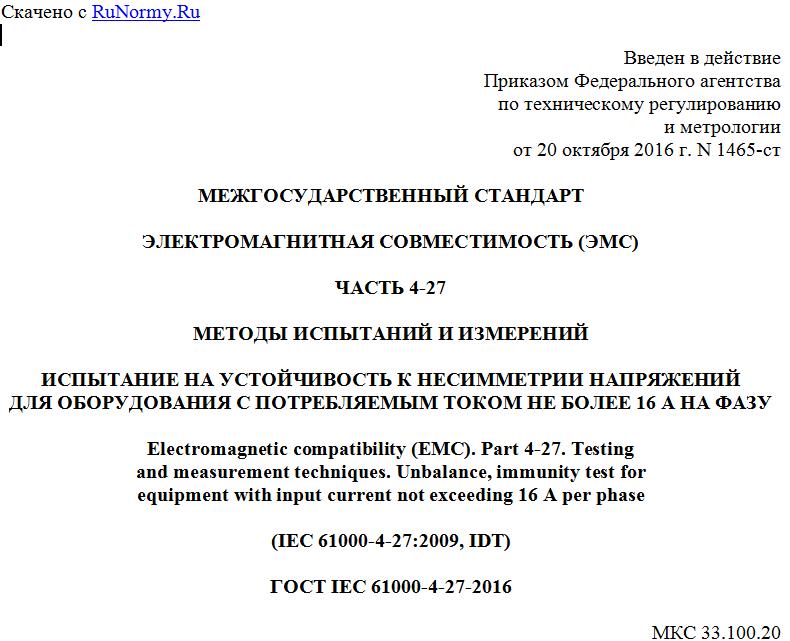

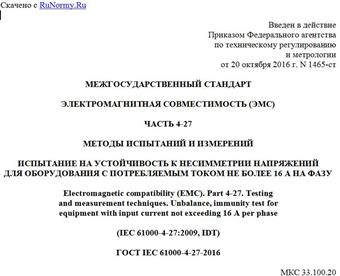

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 20 октября 2016 г. N 1465-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЭЛЕКТРОМАГНИТНАЯ СОВМЕСТИМОСТЬ (ЭМС)
ЧАСТЬ 4-27
МЕТОДЫ ИСПЫТАНИЙ И ИЗМЕРЕНИЙ
ИСПЫТАНИЕ НА УСТОЙЧИВОСТЬ К НЕСИММЕТРИИ НАПРЯЖЕНИЙ
ДЛЯ ОБОРУДОВАНИЯ С ПОТРЕБЛЯЕМЫМ ТОКОМ НЕ БОЛЕЕ 16 А НА ФАЗУ
Electromagnetic compatibility (EMC). Part 4-27. Testing
and measurement techniques. Unbalance, immunity test for
equipment with input current not exceeding 16 A per phase
(IEC 61000-4-27:2009, IDT)
ГОСТ IEC 61000-4-27-2016
МКС 33.100.20
Дата введения
1 июня 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Закрытым акционерным обществом "Научно-испытательный центр "САМТЭС" и Техническим комитетом по стандартизации ТК 30 "Электромагнитная совместимость технических средств" на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 февраля 2016 г. N 85-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2016 г. N 1465-ст межгосударственный стандарт ГОСТ IEC 61000-4-27-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2017 г.
5 Настоящий стандарт идентичен международному стандарту IEC 61000-4-27:2009 "Электромагнитная совместимость (ЭМС). Часть 4-27. Методы испытаний и измерений. Испытание на устойчивость к несимметрии напряжений для оборудования с потребляемым током не более 16 А на фазу" ["Electromagnetic compatibility (EMC) - Part 4-27: Testing and measurement techniques - Unbalance, immunity test for equipment with input current not exceeding 16 A per phase", IDT].
Международный стандарт IEC 61000-4-27:2009 подготовлен Подкомитетом 77A "Низкочастотные электромагнитные явления" Технического комитета ТК 77 IEC "Электромагнитная совместимость".
Настоящее объединенное издание стандарта IEC 61000-4-27:2009 включает в себя первое издание, опубликованное в 2000 г., и изменение 1 (2009 г.).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Стандарты серии МЭК 61000 публикуются отдельными частями в соответствии со следующей структурой:
- часть 1. Общие положения:
общее рассмотрение (введение, фундаментальные принципы), определения, терминология;
- часть 2. Электромагнитная обстановка:
описание электромагнитной обстановки, классификация электромагнитной обстановки, уровни электромагнитной совместимости;
- часть 3. Нормы:
нормы электромагнитной эмиссии, нормы помехоустойчивости (в тех случаях, когда они не являются предметом рассмотрения техническими комитетами, разрабатывающими стандарты на продукцию);
- часть 4. Методы испытаний и измерений:
методы измерений, методы испытаний;
- часть 5. Руководства по установке и помехоподавлению:
руководства по установке, методы и устройства помехоподавления;
- часть 6. Общие стандарты;
- часть 9. Разное.
Каждая часть далее подразделяется на несколько частей, опубликованных либо в качестве международных стандартов или технических требований, или технических отчетов, некоторые из которых были уже опубликованы как разделы. Остальные будут опубликованы с указанием номера части, за которым следует дефис, а затем номер раздела (например, IEC 61000-6-1).
1 Область применения и цель
Настоящий стандарт применяется к испытаниям на помехоустойчивость электрического и электронного оборудования (аппаратов и систем) в их электромагнитной обстановке. Рассмотрены только кондуктивные электромагнитные явления, в том числе связанные с испытаниями на помехоустойчивость оборудования, подключаемого к общественным и промышленным сетям.
Настоящий стандарт имеет целью установить общую основу для оценки помехоустойчивости электрического и электронного оборудования при несимметрии напряжений электропитания.
Требования настоящего стандарта применяют для электрического и электронного оборудования, подключаемого к трехфазным электрическим сетям переменного тока частотой 50 или 60 Гц, с номинальным потребляемым током не более 16 А на фазу.
Настоящий стандарт не распространяется на трехфазное оборудование с нейтралью, если это оборудование функционирует как группа однофазных нагрузок, подключенных между фазными и нейтральным проводами.
Настоящий стандарт не распространяется на электрическое и электронное оборудование, подключаемое к распределительным сетям переменного тока частотой 400 Гц.
Настоящий стандарт не включает в себя испытаний, относящихся к коэффициенту несимметрии напряжений по нулевой последовательности.
Испытательные уровни при испытаниях на помехоустойчивость, необходимые для конкретной электромагнитной обстановки, и критерии качества функционирования устанавливаются в общих стандартах, стандартах на продукцию конкретного вида или на группы однородной продукции с учетом применимости. При этом испытания на устойчивость в соответствии с настоящим стандартом должны быть включены в общие стандарты, стандарты на конкретную продукцию или группы однородной продукции, если существует вероятность снижения качества функционирования оборудования или невыполнения функции при несимметрии напряжений электропитания.
Проверка надежности электрических компонентов (конденсаторы, двигатели и т.д.) и длительные воздействия (более нескольких минут) в настоящем стандарте не рассматриваются.
2 Нормативные ссылки
Следующие нормативные документы содержат положения, которые посредством ссылок в данном тексте составляют положения настоящего стандарта. Для датированных ссылок последующие поправки или пересмотры любого из этих нормативных документов не применяют. Тем не менее сторонам соглашений, основанных на требованиях настоящего стандарта, рекомендуется изучить возможность применения последних изданий нормативных документов, указанных ниже. Для датированных ссылок применяют последнее издание нормативного документа.
IEC 60050-161, International Electrotechnical Vocabulary (IEV) - Chapter 161: Electromagnetic compatibility
Международный электротехнический словарь. Глава 161. Электромагнитная совместимость
IEC 61000-2-4, Electromagnetic compatibility (EMC) - Part 2: Environment - Section 4: Compatibility levels in industrial plants for low-frequency conducted disturbances
Электромагнитная совместимость (ЭМС). Часть 2. Электромагнитная обстановка. Раздел 4. Уровни совместимости на промышленных предприятиях для низкочастотных кондуктивных помех
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями.
3.1 устойчивость (к электромагнитной помехе) [immunity (to a disturbance)]: Способность устройства, оборудования или системы функционировать без ухудшения качества при наличии электромагнитной помехи.
[IEV 161-01-20]
3.2 несимметрия напряжений (voltage unbalance): Условия в многофазной системе, при которых среднеквадратичные значения фазных напряжений или углы сдвига между последовательными фазами не равны.
[IEV 161-08-09]
3.3 коэффициент несимметрии напряжений по обратной последовательности ku2, % [unbalance factor ku2 (%)]: Отношение составляющей обратной последовательности к составляющей прямой последовательности, измеренных в соответствии с методом симметричных составляющих на частоте сети (50 или 60 Гц)
