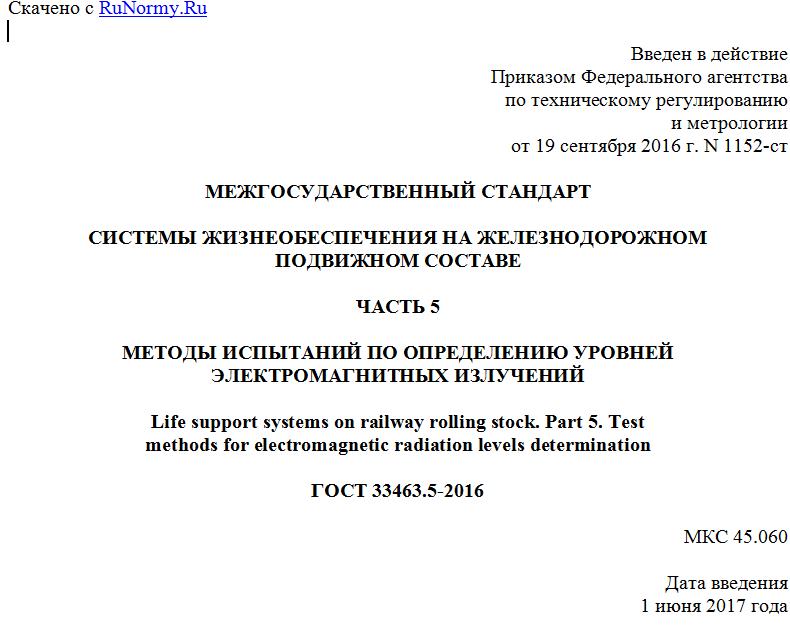

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 19 сентября 2016 г. N 1152-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СИСТЕМЫ ЖИЗНЕОБЕСПЕЧЕНИЯ НА ЖЕЛЕЗНОДОРОЖНОМ
ПОДВИЖНОМ СОСТАВЕ
ЧАСТЬ 5
МЕТОДЫ ИСПЫТАНИЙ ПО ОПРЕДЕЛЕНИЮ УРОВНЕЙ
ЭЛЕКТРОМАГНИТНЫХ ИЗЛУЧЕНИЙ
Life support systems on railway rolling stock. Part 5. Test
methods for electromagnetic radiation levels determination
ГОСТ 33463.5-2016
МКС 45.060
Дата введения
1 июня 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Открытым акционерным обществом "Научно-исследовательский и проектно-конструкторский институт электровозостроения" (ОАО "ВЭлНИИ")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 524 "Железнодорожный транспорт"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 28 июня 2016 г. N 49)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 19 сентября 2016 г. N 1152-ст межгосударственный стандарт ГОСТ 33463.5-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2017 г.
5 Настоящий стандарт может быть применен на добровольной основе для оценки соответствия требованиям технических регламентов Таможенного союза: ТР ТС 001/2011 "О безопасности железнодорожного подвижного состава" и ТР ТС 002/2011 "О безопасности высокоскоростного железнодорожного транспорта"
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на локомотивы, моторвагонный подвижной состав (далее - МВПС) и специальный железнодорожный подвижной состав (далее - СПС) и устанавливает методы испытаний по определению уровней электромагнитных излучений, создаваемых электрооборудованием подвижного состава в его помещениях.
Примечания
1 Настоящий стандарт может быть применен для определения уровней электромагнитных излучений в помещениях специальных вагонов пассажирского типа, предназначенных для осуществления перевозок, связанных с обеспечением технологического процесса содержания, строительства и ремонта железных дорог (вагоны-электростанции, вагоны для перевозки обслуживающего персонала, вагоны пожарных и восстановительных поездов, путеизмерители, дефектоскопы и т.п.).
2 Настоящий стандарт может быть применен для определения уровней электромагнитных излучений в служебных и вспомогательных помещениях изотермических вагонов.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 12.0.004-90 Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте использованы следующие термины с соответствующими определениями:
3.1 предельно допустимый уровень; ПДУ: Законодательно утвержденная верхняя граница величины некоего воздействующего фактора (напряженность электромагнитного поля и т.д.), которая допускается при той или иной человеческой деятельности, как не приводящая к травмам или другим повреждениям организма.
3.2
электромагнитное поле: Вид материи, определяющийся во всех точках двумя векторными величинами, которые характеризуют две его стороны, называемые соответственно "электрическое поле" и "магнитное поле", оказывающий силовое воздействие на заряженные частицы, зависящее от их скорости и величины их заряда. [ГОСТ 19880-74, статья 1 <1>]
--------------------------------
<1> В Российской Федерации действует ГОСТ Р 52002-2003 "Электротехника. Термины и определения основных понятий".
3.3 напряженность электрического поля : Векторная физическая величина, характеризующая электрическое поле в данной точке и численно равная отношению силы , действующей на неподвижный пробный заряд q, помещенный в данную точку поля, к значению этого заряда:
. (1)
3.4 магнитная индукция : Векторная величина, являющаяся силовой характеристикой магнитного поля в данной точке пространства. Определяет, с какой силой магнитное поле действует на заряд q, движущийся со скоростью .
3.5 напряженность магнитного поля : Векторная физическая величина, связанная с магнитной индукцией (для воздушной среды) соотношением:
, (2)
где - магнитная постоянная, при этом 1 мкТл ~ 0,8 А/м.
3.6
измерительный преобразователь: Средство измерений или его часть, служащее для получения и преобразования информации об измеряемой величине в форму, удобную для обработки, хранения, дальнейших преобразований, индикации или передачи. [РМГ 29-2013, статья 6.12]
3.7
чувствительный элемент; первичный измерительный преобразователь; датчик: Измерительный преобразователь, на который непосредственно воздействует материальный объект или явление, являющееся носителем величины, подлежащей измерению. [РМГ 29-2013, статья 6.13]
4. Измеряемые параметры электромагнитных излучений
4.1 Напряженность электрического поля промышленной частоты 50 Гц, кВ/м.
4.2 Напряженность, А/м, или магнитная индукция, мкТл, переменного магнитного поля промышленной частоты 50 Гц.
4.3 Напряженность постоянного магнитного поля, кА/м.
4.4 Напряженность электростатического поля, кВ/м.
4.5 Электромагнитные излучения радиочастотного диапазона (РЧ):
4.5.1 Напряженность электрического поля, В/м:
- в диапазоне РЧ от 0,03 до 3 МГц;
- в диапазоне РЧ от 3 до 30 МГц;
- в диапазоне РЧ от 30 до 300 МГц.
4.5.2 Напряженность магнитного поля, А/м:
- в диапазоне РЧ от 0,03 до 3 МГц;
- в диапазоне РЧ от 30 до 50 МГц.
5. Методы испытаний
5.1. Общие положения
Фактические (оценочные) значения каждого из показателей электромагнитных излучений по разделу 4 получают в результате измерений этих показателей при соблюдении требований к условиям проведения испытаний по 5.3.
5.2. Объект испытаний
