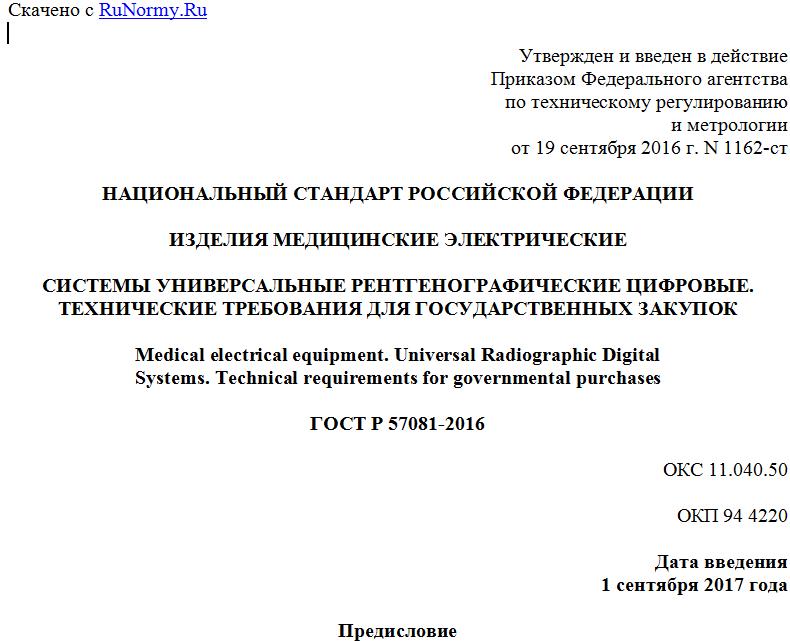

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 19 сентября 2016 г. N 1162-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИЗДЕЛИЯ МЕДИЦИНСКИЕ ЭЛЕКТРИЧЕСКИЕ
СИСТЕМЫ УНИВЕРСАЛЬНЫЕ РЕНТГЕНОГРАФИЧЕСКИЕ ЦИФРОВЫЕ.
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ ДЛЯ ГОСУДАРСТВЕННЫХ ЗАКУПОК
Medical electrical equipment. Universal Radiographic Digital
Systems. Technical requirements for governmental purchases
ГОСТ Р 57081-2016
ОКС 11.040.50
ОКП 94 4220
Дата введения
1 сентября 2017 года
Предисловие
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Научно-технический центр "МЕДИТЭКС" (ООО "НТЦ "МЕДИТЭКС")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 011 "Медицинские приборы, аппараты и оборудование"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 19 сентября 2016 г. N 1162-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт устанавливает основные требования, которые должны содержаться в технических заданиях для государственных закупок универсальных рентгенографических цифровых систем (далее - аппарат). При наличии стандартов, устанавливающих технические требования для государственных закупок на изделия, входящие в состав аппарата (автоматизированное рабочее место (рабочая станция) врача-рентгенолога, плоскопанельный детектор для рентгенодиагностики и т.д.), настоящий стандарт должен использоваться совместно с ними. Данные стандарты дополняют требования, содержащиеся в настоящем стандарте.
Международных аналогов настоящему стандарту не существует. Настоящий стандарт отражает специфику отечественных форм государственных закупок медицинского оборудования и может быть только национальным документом.
1 Область применения и цель
Настоящий стандарт устанавливает общие требования к подготовке технических заданий (ТЗ) и их оформлению при проведении государственных закупок высокотехнологичного медицинского оборудования (ВМО): универсальные рентгенографические цифровые системы.
Настоящий стандарт является частным стандартом по отношению к ГОСТ Р 55719.
Настоящий стандарт распространяется на государственные и муниципальные закупки ВМО. Настоящий стандарт не распространяется на негосударственные закупки ВМО.
Настоящий стандарт распространяется на универсальные рентгенографические цифровые системы. К таким относятся аппараты на основе подъемно-поворотного штатива, предназначенные для проведения всех видов рентгенографических исследований в цифровом формате при положении пациента стоя, сидя и лежа.
Настоящий стандарт не распространяется на другое ВМО.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 30324.32-2002 Изделия медицинские электрические. Часть 2. Частные требования безопасности к вспомогательному оборудованию рентгеновских аппаратов
ГОСТ IEC 60601-2-7-2011 Изделия медицинские электрические. Часть 2-7. Частные требования безопасности к рентгеновским питающим устройствам диагностических рентгеновских генераторов
ГОСТ Р 50267.2.54-2013 (МЭК 60601-2-54:2009) Изделия медицинские электрические. Часть 2-54. Частные требования безопасности с учетом основных функциональных характеристик к рентгеновским аппаратам для рентгенографии и рентгеноскопии
ГОСТ Р 55719-2013 Изделия медицинские электрические. Требования к содержанию и оформлению технических заданий для конкурсной документации при проведении государственных закупок высокотехнологичного медицинского оборудования
ГОСТ Р МЭК 60601-1-2010 Изделия медицинские электрические. Часть 1 Общие требования безопасности с учетом основных функциональных характеристик
ГОСТ Р МЭК 60601-1-2-2014 Изделия медицинские электрические. Часть 1-2. Общие требования безопасности с учетом основных функциональных характеристик. Параллельный стандарт. Электромагнитная совместимость. Требования и испытания
ГОСТ Р МЭК 60601-1-3-2013 Изделия медицинские электрические. Часть 1-3. Общие требования безопасности с учетом основных функциональных характеристик. Дополнительный стандарт. Защита от излучения в диагностических рентгеновских аппаратах
ГОСТ Р МЭК 60601-2-28-2013 Изделия медицинские электрические. Часть 2-28. Частные требования безопасности с учетом основных функциональных характеристик медицинских диагностических рентгеновских излучателей
ГОСТ Р МЭК/ТО 60788-2009 Изделия медицинские электрические. Словарь
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ Р МЭК/ТО 60788 и ГОСТ Р 55719, а также следующие термины с соответствующими определениями:
3.1 автоматизированное рабочее место (рабочая станция) врача-рентгенолога; АРМ: Комплекс устройств и специального программного обеспечения (СПО) для визуального представления, анализа, обработки, передачи и хранения цифровых медицинских изображений.
3.2 анод: Электрод рентгеновской трубки, к которому направляется пучок электронов и который обычно содержит мишень.
3.3 анодное напряжение: Разность потенциалов, приложенных между анодом и катодом рентгеновской трубки.
3.4 рентгеновская трубка: Электровакуумное устройство для генерирования рентгеновского излучения путем бомбардировки мишени анода электронами, исходящими из катода и управляемыми электрическим полем.
3.5 рентгеновский излучатель: Кожух рентгеновской трубки с установленной в нем рентгеновской трубкой.
3.6 рентгеновское питающее устройство; РПУ: Система всех компонентов, необходимых для управления и производства электрической энергии, питающей рентгеновскую трубку, обычно состоящая из высоковольтного генератора и комплекса управления.
3.7 цифровой приемник рентгеновского изображения; ЦПРИ: Устройство, состоящее из цифрового рентгеновского детектора, включая защитные слои, используемые на практике, электронику для усиления и оцифровки сигналов компьютера, формирующего исходные данные изображения.
4 Общие требования к содержанию технического задания для государственных закупок медицинского оборудования
4.1 ТЗ разрабатывается Заказчиком. ТЗ определяет предмет размещения заказа на закупку ВМО.
4.2 Общие требования к подготовке ТЗ и их оформлению при проведении государственных закупок определены в ГОСТ Р 55719.
4.3 ТЗ на закупку ВМО должно содержать требования только к тем характеристикам, которые регламентированы настоящим стандартом. Заказчик вправе не включать в ТЗ несущественные для него требования.
4.4 Заказчик вправе включить в ТЗ на закупку ВМО требования, не регламентированные настоящим стандартом, если они не противоречат действующим нормативно-правовым актам Российской Федерации. При этом Заказчик обязан однозначно обосновать соответствующие повышенные потребительские, технические и/или функциональные характеристики.
4.5 Ответственность за полноту и достаточность ТЗ лежит на Заказчике.
5 Состав универсальных цифровых рентгенографических систем
5.1 Подъемно-поворотный штатив.
5.2 Рентгеновский излучатель с рентгеновской трубкой.
5.3 ЦПРИ (плоскопанельный детектор для рентгенодиагностики или система компьютерной кардиографии).
5.4 РПУ.
5.5 АРМ рентгенолаборанта (при наличии).
5.6 АРМ врача-рентгенолога (при наличии).
6 Технические характеристики, указываемые в техническом задании
6.1 Подъемно-поворотный штатив:
- рабочие положения: вертикальное, горизонтальное и наклонное;
- минимальное расстояние от центра входной плоскости приемника до пола, см, не более.
Примечание - Минимальная высота модуля приемника изображения от пола определяется исходя из высоты используемого стола для проведения рентгенографических исследований;
- минимальный охват диапазона регулировки угла поворота штатива, градусы, не менее;
- минимальный охват диапазона регулировки угла наклона модуля приемника изображения, градусы, не менее;
- минимальный охват диапазона изменения расстояния от центра входной плоскости приемника до пола, см, не менее;
- минимальный охват диапазона регулировки расстояния фокус - приемник, см, не менее;
- минимальный охват диапазона изменения угла поворота излучателя, градусы, не менее.
6.2 Рентгеновский излучатель с рентгеновской трубкой:
- тип рентгеновской трубки;
- скорость вращения анода, об/мин, не менее;
- угол мишени анода, градусы, не более;
- диаметр минимального фокусного пятна, мм, не более;
- диаметр максимального фокусного пятна, мм, не более;
